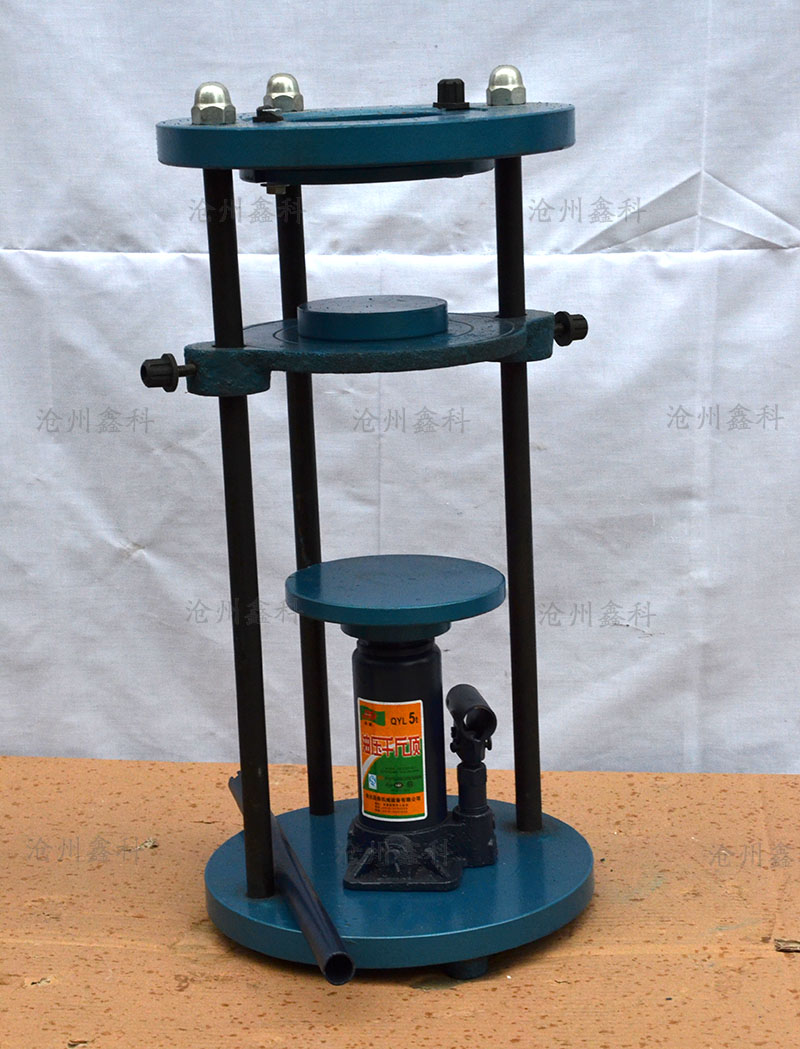

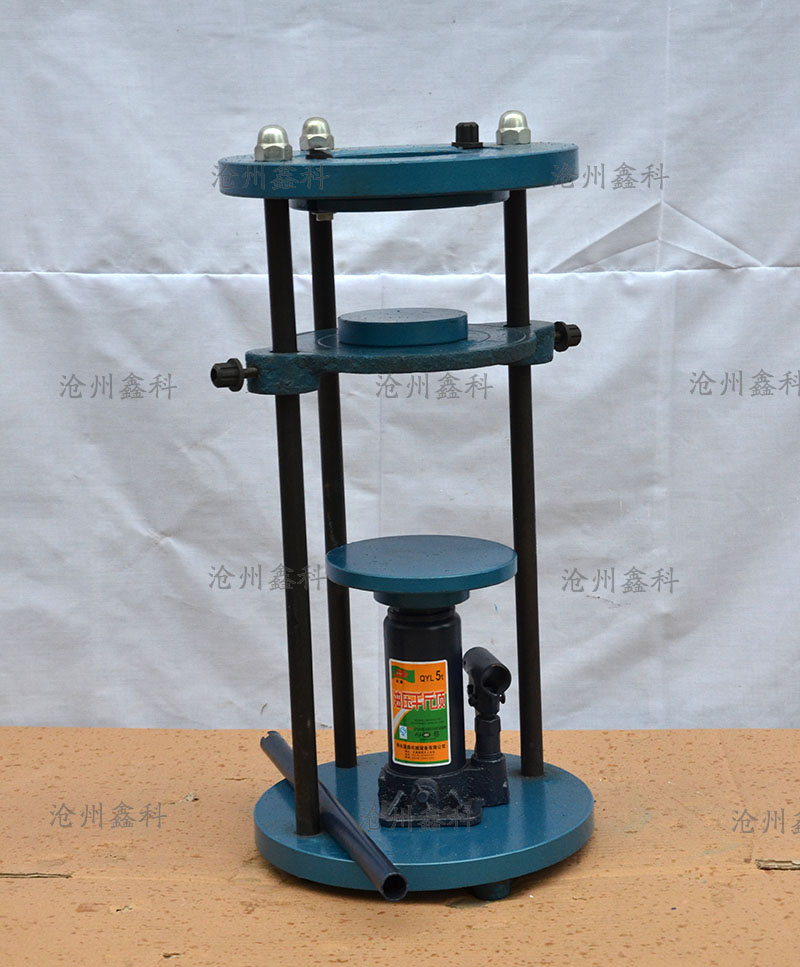

HRDZ-2型点荷载试验仪

一、用途

岩石点荷载试验仪是一种用于岩石点荷载试验、测定岩石点荷载强度指数的测试仪器。根据岩石点荷载强度指数，可以计算确定岩石的单

轴抗压强度，判定岩石的各向异性（即不同点载荷强度中z大与z小值之比），确定风化带，预估凿岩速度，对岩石进行分级等等。

岩石点荷载试验仪是一种适合于施工现场使用的测试仪器。点荷载测试对岩样的制备要求较低，可以是工程勘探的岩芯试样，也可以是稍

加修整的不规则试样。试样制备不需专门机械加工，与常规测试相比，具有测试速度快，试验周期短，方法简便，成本低廉的特点。可广

泛应用于地质、矿山、水电、铁路和交通等建设工程的现场试验之中。岩石点荷载试验已于1972年由国际岩石力学学会试验方法委员会正

式列为测定岩石强度的方法之一，国际岩石力学学会试验方法委员会于1985年又对该方法进行了修订。岩石点荷载强度已在我国的国家标

准和许多部门规范中得到广泛应用。

二、HRDZ-2型点荷载试验仪技术性能参数

1、千斤顶z大出力：50KN（5T） 100kN（10T）

2、传感器额定承载能力：50KN（5T） 100kN（10T）

3、活塞直径：Φ32mm

4、活塞z大行程：60mm

5、加载点z大间距：90mm

6、允许试样z大宽度：90mm

7、允许试样沿加载方向的z小长度：40mm

8、读数方式：液晶显示，电子峰值记忆

9、测力误差：≤1％F.S

10、工作温度：-20～45℃

11、电 源：9V方块电池

12、几何尺寸(L×W×H)：280mm×250mm×640mm

13、重 量：29kg

三、结构及特点

1、采用卧式结构，加力方便，稳定性好。

2、反力架采用圆筒状构造，对中性好，不偏心，结构坚固、紧凑，能够满足高强度、大岩芯试样的测试要求。

3、千斤顶装于圆筒外壳体上，选用优质高强材料加工，结构紧凑合理，外形美观，重量轻，携带方便。

4、加载锥头用硬质合金材料制造，强度高、经久耐用。

5、采用应变式传感器和液晶显示仪表构成独立的电子测力系统，具有分辨率高、测试精度高、读数方便的特点。

6、采用9V方块电池供电，方便野外使用。

四、使用说明

1、按岩石试验规程要求准备好试祥。

2、检查试验仪安放是否平稳，千斤顶加载及卸荷是否正常，检查千斤顶与压力框间的球座应对中。

3、按试样高度调节千斤顶中间螺杆，使下压头底板上升（或下降）到适当高度，用千斤顶加压杆拧紧千斤顶底部螺丝。

4、将试样放入上、下压头之间，选好受压点位置，同时给千斤顶加荷，使试样和压头完全接触。

5、按试样在10-20秒时间剪破的速度，对千斤顶进行加荷，直至试样破损。

6、拉杆上垂直向位移标尺可以读出试验前后的升垂直位移变化。

7、具体试验要求及计算可参见相应试验规程。

8、试验结束，放松千斤顶底部螺丝（用加力杆），用手按下千斤顶螺杆上端使千斤顶复位。清理好上、下压力板之间的碎石，准备下次试验。

9、试验压力值直接由液晶屏幕显示。
