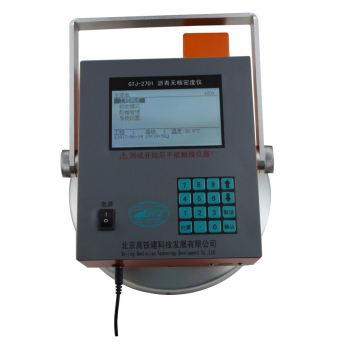

GTJ-2701沥青无核密度仪

一、工作原理

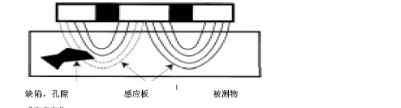

    沥青路面密度是与被测材料的介电常数直接成比例的。在感应板产生磁场的情况下，GTJ-2701使用一个创新技术的，螺旋形的探测磁场来测试介电常数。

  通过GTJ-2701的电子部件将场信号转换成材料密度读数显示在屏幕上。仪器一旦标定完毕后,可以一次性就读取到密度.

如下图:

二、沥青无核密度仪产品特点

• GTJ-2701运用先进电磁技术来获得精确的沥青路面密度读数。

• 不需要特别的辐射检测和证书 轻便、使用方便

• 24 小时便携式操作

• 用通用单位测试密度 (Kg./M3)

• 调节沥青温度

• 内部数据记录器可储存4000 个读数

• 可随意下载到计算机上

  ● 中英文界面自由切换，国外客户使用更加方便快捷。



  三、设备操作

   1、开机

     将左侧的电源开关打开,仪器的显示屏的背光会闪一下,同是内部蜂鸣器”滴”的一声,然后仪器开始自检,启动

  2、菜单内容:

  开机后仪器显示如下:

  测量模式
  标定模式
  查看数据
  数据删除
  设置

  记录：5   电池  80%   温度：24摄氏度



  主菜单











  用上下键可以选择相应的功能选项,具体功能如下:

  <测量模式>

     测量模式有三种测量模式,分别为：连续测量模式、单次测量模式、平均值测量模式

  <标定模式>

     标定模式分为三种标定方式：正常标定、一点标定、两点标定



  3、设置菜单

    用<上><下>箭头,选择最后一个<设置>选项,然后按确认键进入,进入如下界面

  设置时间
  最大理论密度值（MTD）
  选择路面类型
  输入路面厚度
  更多——



  设置















  4、沥青无核密度仪主意事项

    1).一旦标定，GTJ-2701 就可以用于每个施工现场和沥青混合物。建议根据平均值测量的

       方式,在每个施工现场获取5个或更多的读数。

    2).保持仪器低部干净和干燥要获取精确读数，仪器与沥青的接触面应当干净、干燥、平

       滑。因此，每次读数后，应当把仪器探头表面擦拭干净和干燥。

    3).放置仪器于沥青路面时，要检查沥青表面是否有散乱杂物来确保仪器放置正确。如果

       探头表面形成沥青块，用稀释剂擦拭干净。

    4)选择干燥的测试地点,尽管本仪器有湿度校正功能，但如果测试地点湿度水平比较低，

      就能获取更精确的读数。如果测试点明显潮湿，最好等潮湿蒸发或者用吸水布擦拭干。

  5、观察可疑的读数

     如果发现读数不正常，检查可能出现的测试错误（表面脏或潮湿，电压低）重新获取读数。如果湿度保持相对稳定，就可以获的精确的读数。如果湿度高或低于以前读数的一个百分点，获得的读数不准确。当进行测试时不要接触仪器,测试时，接触仪器的任一部分都会影响读数。
