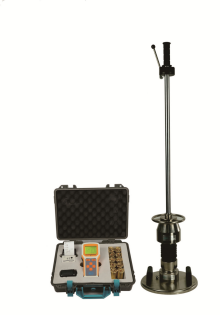

GTJ-EVD动态变形模量测试仪（手持落锤弯沉仪）添加时间：2021-3-24 10:06:43

动态变形模量测试仪（手持落锤弯沉仪）用于层路基在动荷载作用下的弯沉值，从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。它能快速测出动态变形模量Evd值。

产品详情

一、用途概述

获得国家专利：ZL 2013 2 0512671.7

二、适用标准

《铁路工程土工试验规程》（TB10102-2010）“Evd平板载荷试验”。

《铁路路基工程施工质量验收标准》TB10414-2018

三、动态变形模量测试仪产品特点：

※ 采用进口传感器及部分元器件，测试精度高。

※ 液晶中英文显示，在不同的界面下有相应的中英文提示;并带有背光，在各种环境下有较好的可视度。

※ 操作简单、测试速度快，检测一点只需35秒。

※ 自动计算Evd值，并显示曲线，准确直观。

※ 手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观；

※ USB传输接口，便于与电脑连接。

※ 该仪器模拟列车高速行驶时对路基产生的冲击效应，与静载试验相比，更能反映路基土的实际受力情况。

※ 中英文界面自由切换，国外客户使用更加方便快捷。

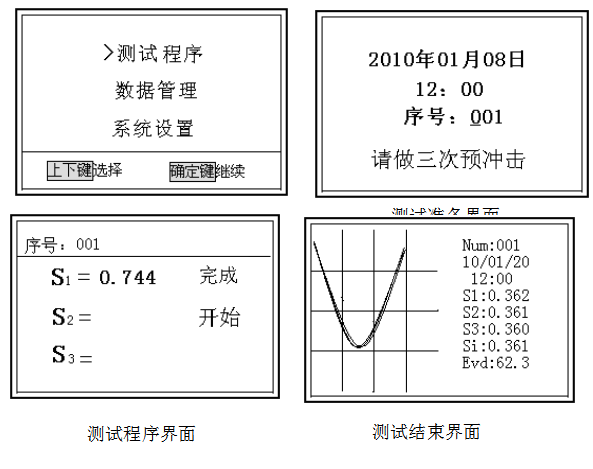

四、动态变形模量测试仪操作界面


五、技术参数

测试适用范围	适用土壤类型	粒径不大于荷载板直径1/4的各类土和土石混合填料
	测试范围	10Mpa≤Evd≤225Mpa
	测试影响深度	0～500mm
	工作环境	温度 -10℃～40℃ 湿度＜90%HR
数据采集装置	加载装置	重量：15kg，其中落锤重：10kg，落锤下落高度值：700±20mm 最大冲击力：7.07kN 冲击力持续时间：18±1ms
数据采集装置	荷载板	重量：15kg 直径：300mm 厚度：20mm
手持主机	沉陷测试范围	0.10mm～2.00mm
	存储容量	2000组测试数据
	规格	屏幕尺寸：3英寸体积：100×205×40mm 重量：0.8kg
	供电方式	大容量锂电池，工作时间大于18小时
	显示方式	手持主机屏幕，中英文切换显示
	数据传输方式	数据线传输
打印机	连接方式	无线蓝牙打印
包装规格	主机箱	材质：工程塑料体积：420×140×335mm 重量：4.5kg
包装规格	外包装箱	材质：铝合金体积：1220×395×380mm 重量：56kg
