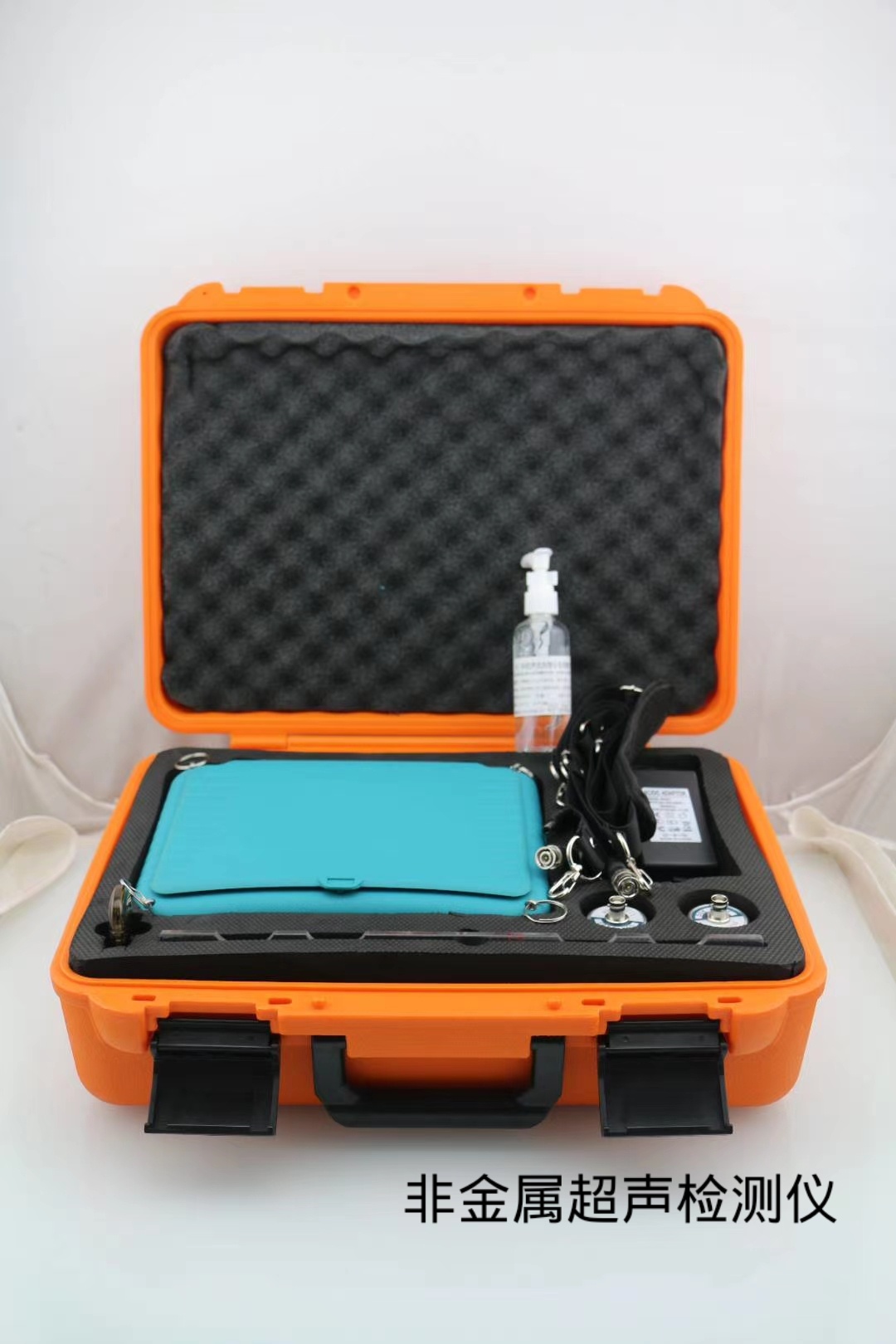

CJ-10非金属超声波检测仪

产品详情

产品用途

仪器可用于检测混凝土强度、裂缝深度、混凝土匀质性、损伤层厚度、 结构内部缺陷等。

产品特点

1.   一机多功能。集成了裂缝测深、冲击测厚、强度检测、缺陷检测、超声测桩、一发双收测井和超声检测等多个功能模块；

2.   两种裂缝深度测量方式。用户可严格按规程进行裂缝深度测量，也可以选择测量直接得到裂缝深度；

3.   声参量自动判读。仪器实时动态显示采样波形，自动对声时和首波进行判读；

4.   接收灵敏度高。对微弱信号识别能力高，可准确检测缺陷大小和范围；

5.   自动检测环境温度和记录测试时间；

6.   现场数据分析功能。测试完成后，根据测试数据，可直接分析得到测试结果；

7.   现场数据管理功能。用户可方便地进行数据查看、复测、存储、删除和分析；

8.   Windows数据分析处理软件。检测数据可通过USB同步方式上传至PC机中。用户可对检测数 据进行统计分析，生成Word、Excel报表，并打印输出。

9.   人机交互——触摸屏操作，简便快捷；

10.测试全过程语音和文字提示，人机交互界面友好；

11.仪器内建帮助文档和演示，方便用户熟练仪器操作。

12.存储——2GB容量的SD卡可以存储大于100,000个测量文件。

13.节能低碳——采用节能的可充电式锂电池供电、功耗低。

主要技术参数

1.   硬件平台：ARM9嵌入式硬件平台，WinCe5.0操作系统

2.   真彩色TFT显示屏，带触摸屏；

3.   通道：单或双通道；

4.   接收灵敏度：≤10μV；

5.   放大器带宽：5Hz～500kHz；

6.   幅度范围：0～177dB；

7.   超声声时测量范围：0μs～629000μs；

8.   超声声时测量分辨率：0.025μs；

9.   超声声时测量精度：≤±0.05μs；

10.最大采样长度：≤64KB；

11.采样速率：40Msps/通道；（采样间隔 0.05μs～400μs，14档可调（同））

12.仪器供电：可充电式锂电池；

13.工作时间：≥28小时；

14.工作温度：-10℃～＋50℃；

15.工作湿度：≤90%RH。

16.测量曲线界面

17.功能模块

18.外包装尺寸：420*340*130mm

19.毛重：5.5-7KG之间（依据包装盒选配配件）

包装清单

主机一台，

主机电源适配器（含电源线）一套，

SD卡+读卡器一套，

超声探头两个，

超声探头连接线2根，

金属锤一个，

背包带一根，

使用说明书一本，

装箱单一份，

仪器箱一个。
