性能特点:
高精度定量、定位,满足较近和较远距离探伤的要求;
近场盲区小,满足小管径、薄壁管探伤的要求;
一键式自动校准,操作更便捷;
自动显示缺陷回波位置;
自由切换三种标尺(深度 d、水平 p、距离 s);
自动增益、回波包络、峰值记忆功能提高了探伤效率;
自动录制探伤过程并可以进行动态回放;
直探头锻件探伤,找准缺陷最高波自动换算孔径 ф 值;
500 个独立探伤通道(可扩展),可自由输入并存储任意行业的 探伤标准,现场探伤无需携带试块;
可存储、回放 500 幅 A 扫波形及数据;
DAC、AVG、TCG 曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
14 个内置探伤标准可调;
可以自由输入任意行业标准;发射脉冲宽度和强度可调。

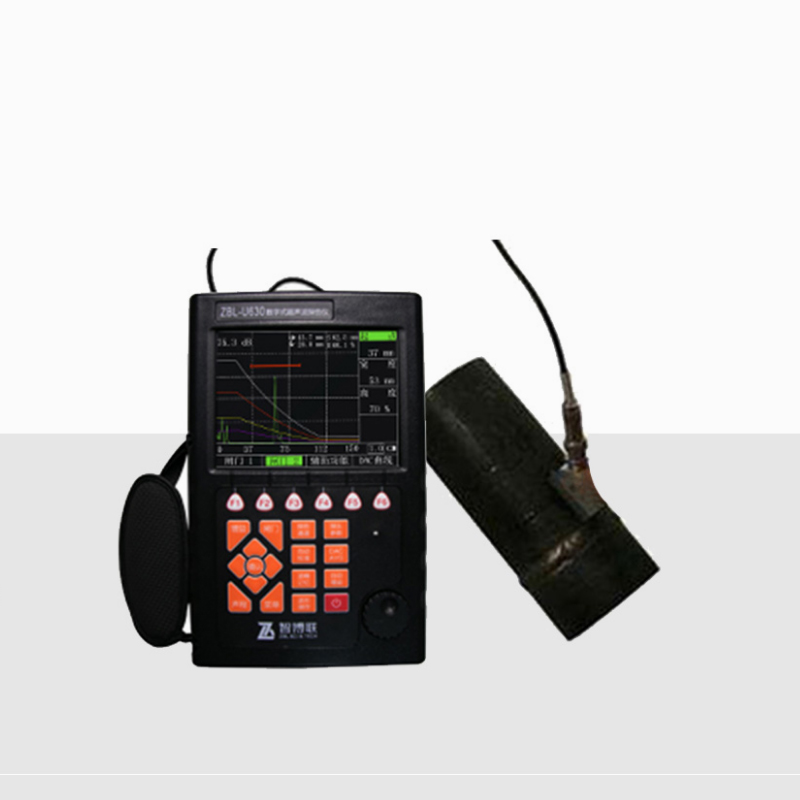

ZBL-U630数字式超声探伤仪应用领域:
ZBL-U630 数字式超声探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、 定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等行业。
技术指标:
名称 | 技术数据 |
扫描范围(mm) | 0 ~ 10000 |
探头零点(㎲) | 探头零点:0.0 ~ 99.99 调节步距:0.01 |
材料声速(m/s) | 材料声速:1000 ~ 15000 调节步距:1 |
频率范围(MHZ) | 宽带 0.4 ~ 20 |
垂直线性误差 | 垂直线性误差不大于 3% |
水平线性误差 | 在扫描范围内,不大于 0.1% |
探伤灵敏度余量(mm) | > 62dB(深 200mm、Φ2 平底孔) |
动态范围 | ≥ 32dB |
分辨力 | > 40dB(5N20),动态范围:≥ 32dB |
噪声电平 | < 8%,硬采样频率:320MHz |
显示屏 | 高亮度彩色平板显示器 |
探伤通道数 | 500 |
数据存储 | 100 幅 A-Scan 图形 |
外型尺寸 (mm) | 238×155×46 |
重量(kg) | 1.0 |
