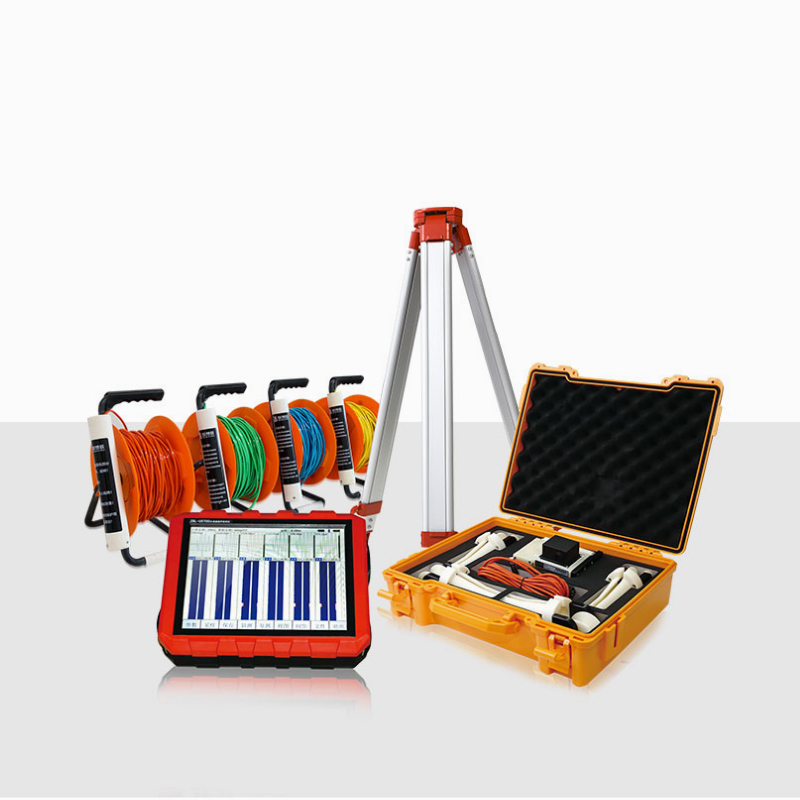

ZBL-U5600多通道超声测桩仪

性能特点：

1、换能器收发兼用，尺寸小，信号强、波形好，波形前端不失真， 同时有效减少传感器卡管的现象；

2、深度记录轮采用防尘、防水设计，防护等级达到 IP65。同时 具备有线、无线连接方式，灵活方便；

3、首波定位算法：首波定位准确，大幅提高声参量判读的准确性， 现场实时还原桩身缺陷，基本无需后期处理；

4、可由平测或斜测数据生成基桩的声阴影图；

5、测试过程中可随时进行复测及加密测试；

6、可以进行超声 - 回弹综合法强度检测、不密实区及空洞检测、裂缝深度检测等结构类检测；

7、采用高性能 A8+DSP 主控处理单元，搭配 10.4 英寸工业高亮宽温液晶屏；

8、采用现代化工业造型设计、双料注塑壳体，机身防划、抗摔、坚固、美观、轻便，整机重量不到 2.5kg；

9、换能器线轴采用集流环设计，信号电缆收放自如，防止扭断电缆；

10、可生成 CT 成像图、三维管状切片图、三维缺陷透视图，测试结果一目了然。

应用领域：

声波透射法基桩完整性检测；

结构混凝土抗压强度、裂缝深度及缺陷检测；

连续墙完整性检测；

地质勘查、岩体完整性、风化评价测试；

岩体、混凝土等非金属材料力学性能检测。

依据标准：

《建筑基桩检测技术规范》—JGJ 106-2014

《公路工程基桩动测技术规程》—JTG/T 3512―2020

《铁路工程基桩检测技术规程》—TB 10218-2019

《建筑地基基础检测规范》—DBJ 15-60-2008

《深圳市建筑基桩检测规程》—SJG09-2015

《建筑基桩检测技术规范》—DGJ08-218-2003

《超声法检测混凝土缺陷》—CECS 21 : 2000

《超声回弹综合法检测混凝土抗压强度技术规程》— T/CECS 02-2020

《铁路工程结构混凝土强度检测规程》—TB 10426-2004

《水运工程混凝土结构实体检测技术规程》—JTS 239-2015

《高强混凝土强度检测技术规程》—JGJ/T294-2013

《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》—DBJ/T01-78-2003

《结构混凝土抗压强度检测技术规程》—DG/TJ08-2020-2007

《超声回弹综合法检测混凝土强度技术规程》—DB37/T 2361-2013

《超声回弹综合法检测混凝土强度技术规程》—DBJ53/T-53-2013

《公路工程超声回弹综合法检测混凝土强度技术规程》—DB51/T1996-2015

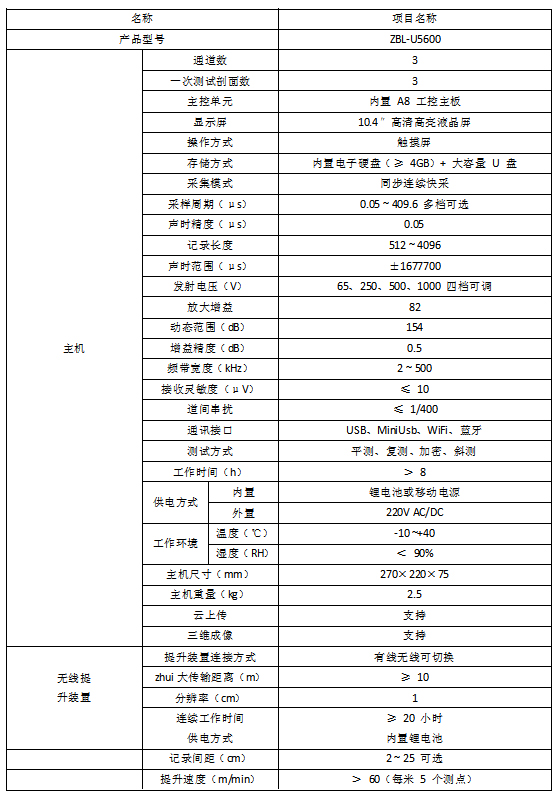

ZBL-U5600多通道超声测桩仪技术指标：
