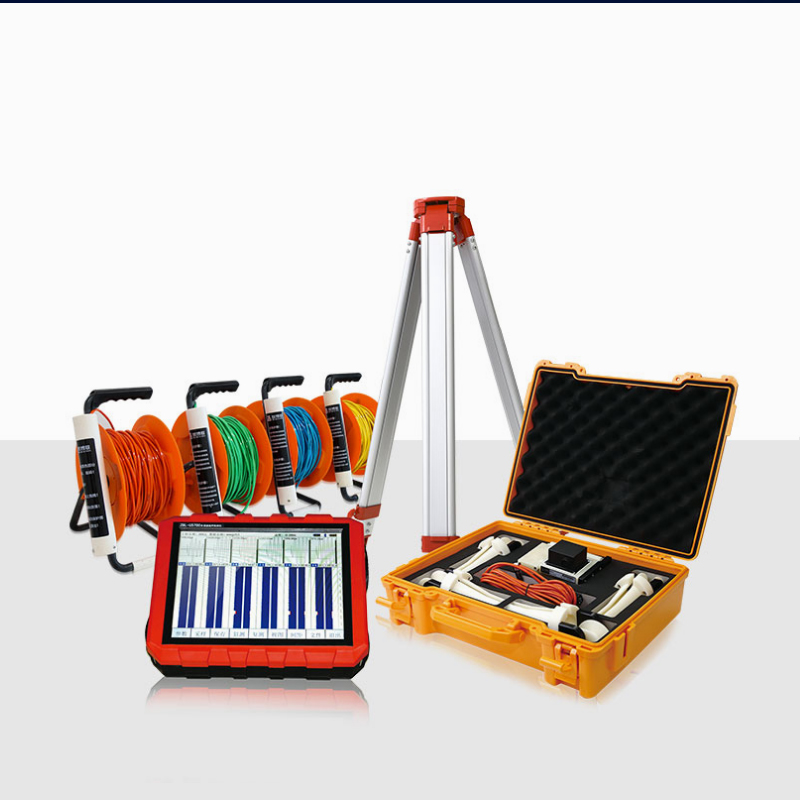

ZBL-U5700多通道超声测桩仪

1.应用领域

 专为声波透射法检测基桩完整性而设计；

 结构混凝土抗压强度、裂缝深度及缺陷检测；

 连续墙完整性检测；

 地质勘查、岩体完整性、风化评价测试；

 岩体、混凝土等非金属材料力学性能检测。

2.性能特点

 全新设计的换能器：收发兼用，尺寸小，信号强、波形好，

 波形前端不失真，同时有效减少传感器卡管的现象；

 深度记录轮采用防尘、防水设计，防护等级达到IP65。同时具备有线、无线连接方式，灵活方便；

 先进的首波定位算法：首波定位准确，大幅提高声参量判读的准确性，现场实时还原桩身缺陷，基本无需后期处理；

 可由平测或斜测数据自动生成基桩的声阴影图、3D 立体图；

 测试过程中可随时进行复测及加密测试；

 可以进行超声- 回弹综合法强度检测、不密实区及空洞检测、裂缝深度检测等结构类检测；

 采用高性能A8+DSP 主控处理单元，搭配10.4 英寸工业高亮宽温液晶屏；

 采用现代化工业造型设计、双料注塑壳体，机身防划、抗摔、坚固、美观、轻便，整机重量不到2.5kg；

 换能器线轴采用集流环设计，信号电缆收放自如，防止扭断电缆。

3.依据标准

 《建筑基桩检测技术规范》—JGJ 106-2014

 《公路工程基桩动测技术规程》—JTG/T F81-01-2004

 《铁路工程基桩检测技术规程》—TB 10218-2008

 《建筑地基基础检测规范》—DBJ 15-60-2008

 《深圳市建筑基桩检测规程》—SJG09-2015

 《建筑基桩检测技术规范》—DGJ08-218-2003

 《超声法检测混凝土缺陷》—CECS 21 : 2000

 《超声回弹综合法检测混凝土强度技术规程》—CECS 02：2005

 《铁路工程结构混凝土强度检测规程》—TB 10426-2004

 《水运工程混凝土结构实体检测技术规程》—JTS 239-2015

 《高强混凝土强度检测技术规程》—JGJ/T294-2013

 《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》—DBJ/T01-78-2003

 《结构混凝土抗压强度检测技术规程》—DG/TJ08-2020-2007

 《超声回弹综合法检测混凝土强度技术规程》—DB37/T 2361-2013

 《超声回弹综合法检测混凝土强度技术规程》—DBJ53/T-53-2013

 《公路工程超声回弹综合法检测混凝土强度技术规程》—DB51/T1996-2015

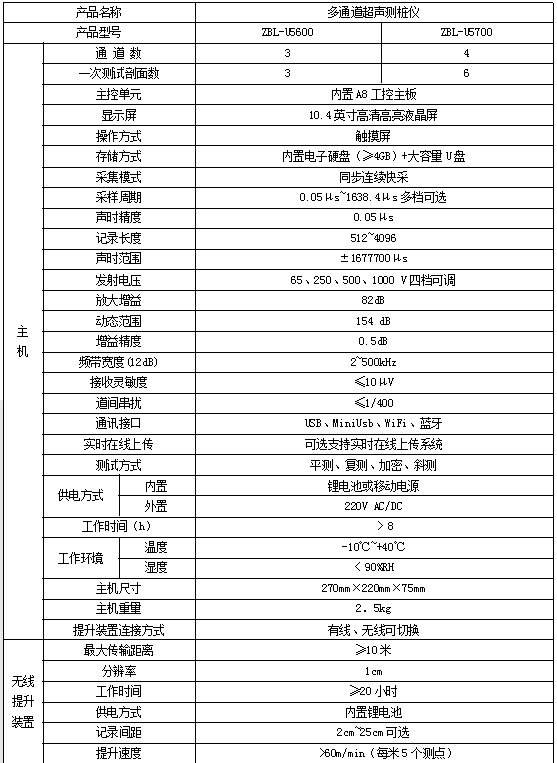

4.技术指标
