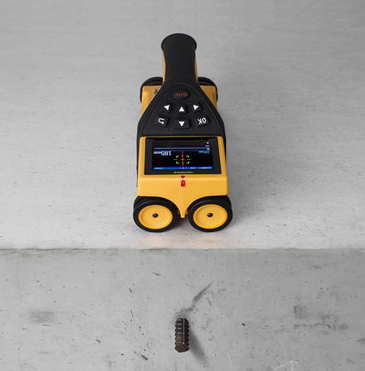

HC-GY71T 一体式钢筋扫描仪

应用领域

HC-GY71T 一体式钢筋扫描仪，是一种便携式智能无损检测设备，

用于检测钢筋混凝土结构施工质量，能够检测钢筋保护层厚度，钢

筋位置、走向及分布情况，还可对非磁性和非导电介质中的磁性体

及导电体进行检测。

符合标准

GB 50010-2010《混凝土结构设计规范》（2015 版）

GB 50204-2015《混凝土结构工程施工质量验收规范》

GB/T 50344-2019《建筑结构检测技术标准》

JGJ/T 152-2019《混凝土中钢筋检测技术规程》

DB11/T 365-2016《钢筋保护层厚度和钢筋直径技术规程》

GB/T 50784-2013《混凝土结构现场检测技术标准》

JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》

HC-GY71T 一体式钢筋扫描仪产品特点

¢ 钢筋保护层厚度、钢筋位置及钢筋间距同屏显示；

¢ 量程提升 15mm，优化底层算法，测量深度更大；

¢ 定位模式密集钢筋算法升级，有效排除箍筋干扰 ;

¢ 优化密集波形检测，钢筋根数和保护层厚度值精准度大幅提升，

3 根钢筋并排可测量；

¢ 反向检测功能，根据现场复杂工况自动计算修正值，补偿保护层

数据偏差；

¢ 测厚模式升级，保护层精度至 0.1mm，支持左右双路 AD 值提示，

中心自动判读；

¢ 内置蓝牙芯片，连接海创手机 APP 实现数据现场实时上传；

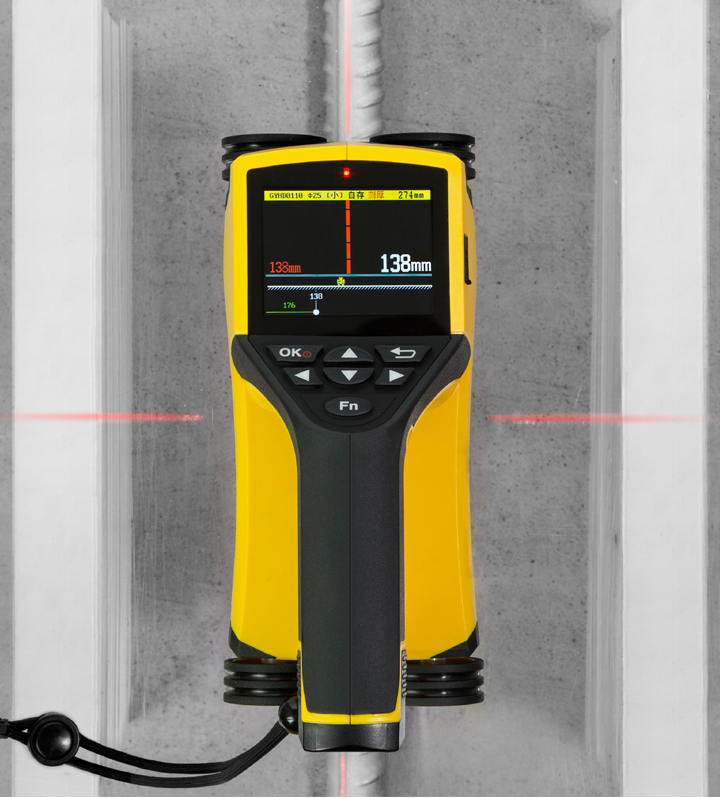

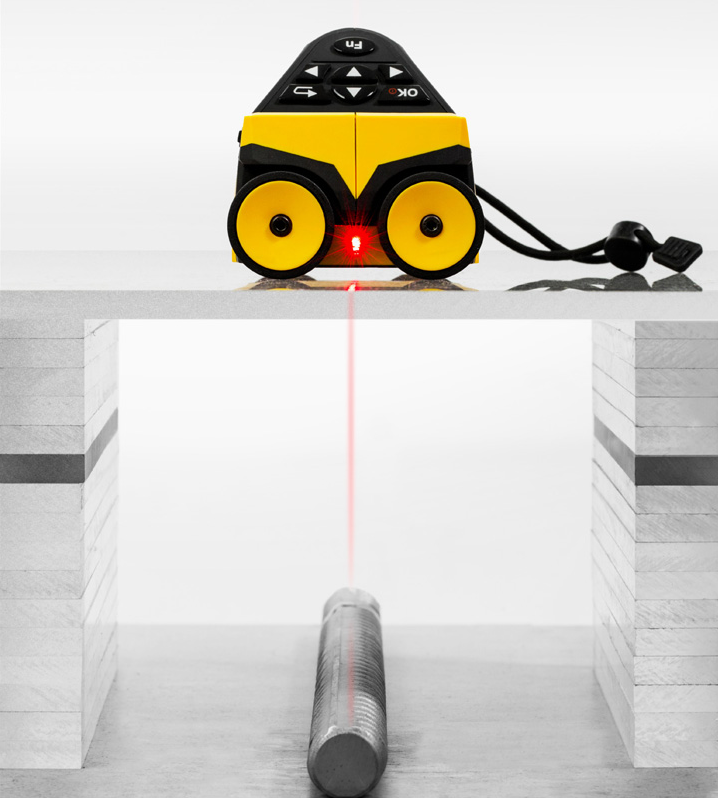

¢ 水平和垂直激光定位，实时显示钢筋位置及相邻钢筋中心线，瞄

准框及指示灯多重提醒，方便钢筋定位及钻孔取芯；

¢ 插拔式高容量锂电池，低功耗设计，电池充满后可连续使用 24

小时；

¢ JGJ 检测自动生成现场测点缩略图，自定义检测顺序；

¢ 支持凹凸曲面构件检测，输入“曲面圆直径”自动补偿保护层偏

差。可选圆柱检测支架检测凸面箍筋；

¢ 支持远程仪器软件升级，享受便捷服务支持，PC 端软件免驱动

安装，数据处理及报告生成轻松完成。

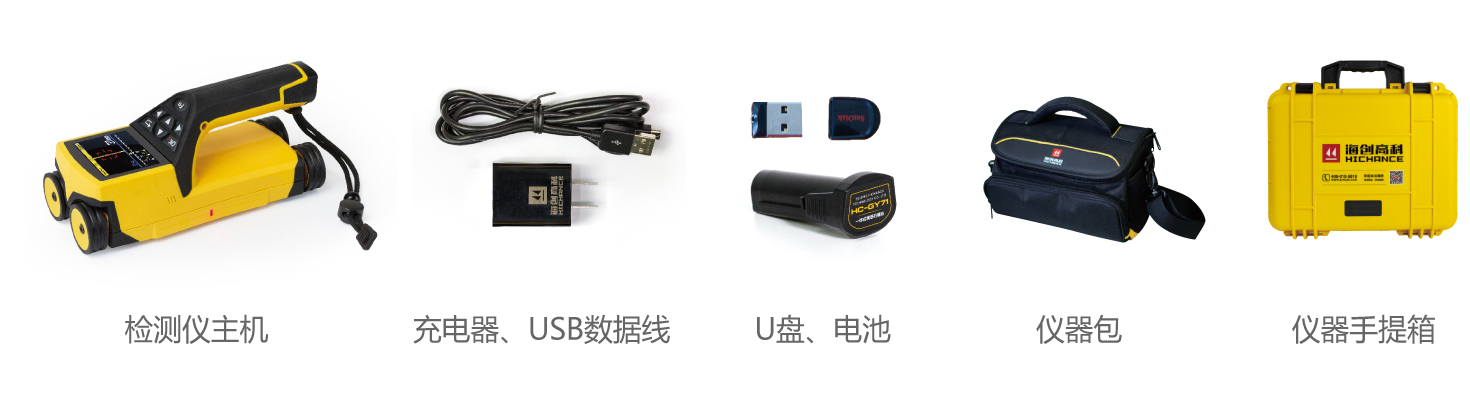

产品配置

1. 检测仪主机

2. 电源适配器、USB 连接线

3. U 盘、电池、蓝牙适配器

4. 仪器包

5. 仪器手提箱
