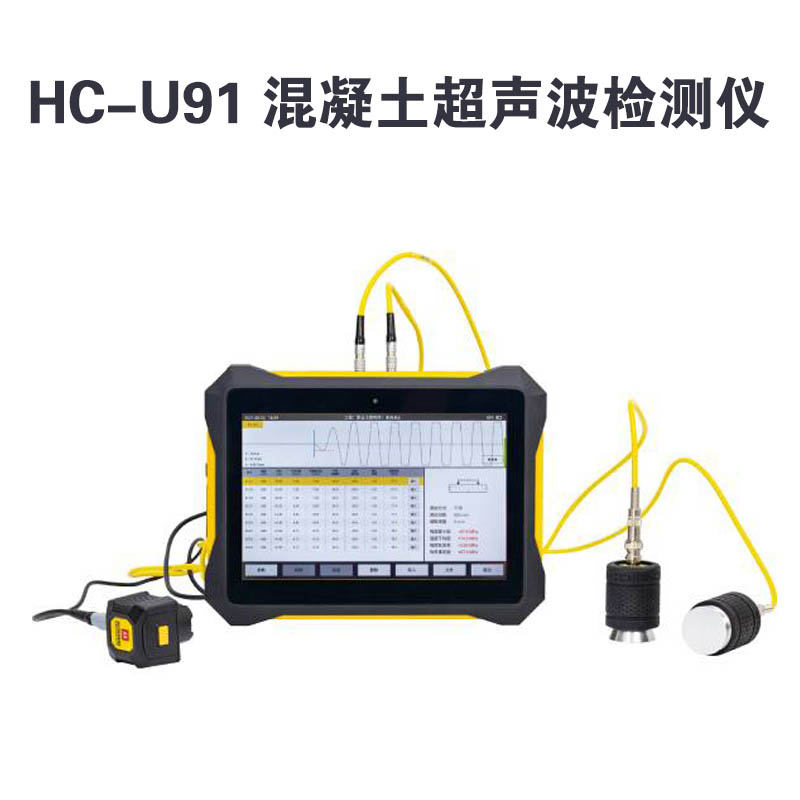

HC-U91 混凝土超声波检测仪

应用领域

建筑行业、交通行业、公路、铁路、桥梁、码头等。

技术参数

功 能 参 数

主控单元 专业处理器

通道数 双通道

显示方式 10.1 寸彩色液晶屏（1280x800）

触发方式 自动触发

采样间隔 0.025μs ～ 2000μs 多档可选

采样长度 512 点 ～ 2048 点多档可选

接收灵敏度 ≤10μV

声时测量范围 0 ～ 4000000μs

幅度测读范围 0 ～ 170dB

发射电压 125V、250V、500V、1000V 多档可选

发射脉宽 0.1μs ～ 100μs

存储容量 16G

转存方式 专用 U 盘

充电电源 AC100~240 V，50/60Hz，输出 12.6V DC，3.0A

主机体积 283×216×41 (mm)

主机重量 1.8kg

工作温度 -20 ～ +60℃

深度测量范围 5 ～ 500mm

宽度测量范围 0.01 ～ 10mm

HC-U91 混凝土超声波检测仪产品特点

¢ 超声回弹综合法测强，测缺，测深，测宽 4 大功能集于一体；

¢ 自动判读首波声时、波幅，无需人工判读，直接显示检测结果；

¢ 10 寸高亮触摸显示屏，操作界面智能交，易学易用操作便捷；

¢ 4cm 轻薄机身，重量轻携带方便；

¢ 可手动调整声时线，数据校正检测结果更准确；

¢ 测试过程中，可任意回放、覆盖、删除已存测点波形；

¢ 低功耗设计，连续工作时间大于 8 小时；

¢ U 盘转存数据，支持通过 U 盘进行软件升级；

¢ PC 机专用分析软件功能强大，数据分析处理、打印报表轻松完成。

符合标准

GB 50292-2015《民用建筑可靠性鉴定标准》

GB 50204-2015《混凝土结构工程施工质量验收规范》

GB/T 50784-2013《混凝土结构现场检测技术标准》

JGJ 125-2016《危险房屋鉴定标准》

DB 11/T 637-2015《房屋结构安全鉴定标准》

CECS 21:2000《超声法检测混凝土缺陷技术规程》

T/CECS 02-2020《超声回弹综合法检测混凝土抗压强度技术规程》

SL/T 352-2020《水工混凝土试验规程》

JTS 239-2015《水运工程混凝土结构实体检测技术规程》

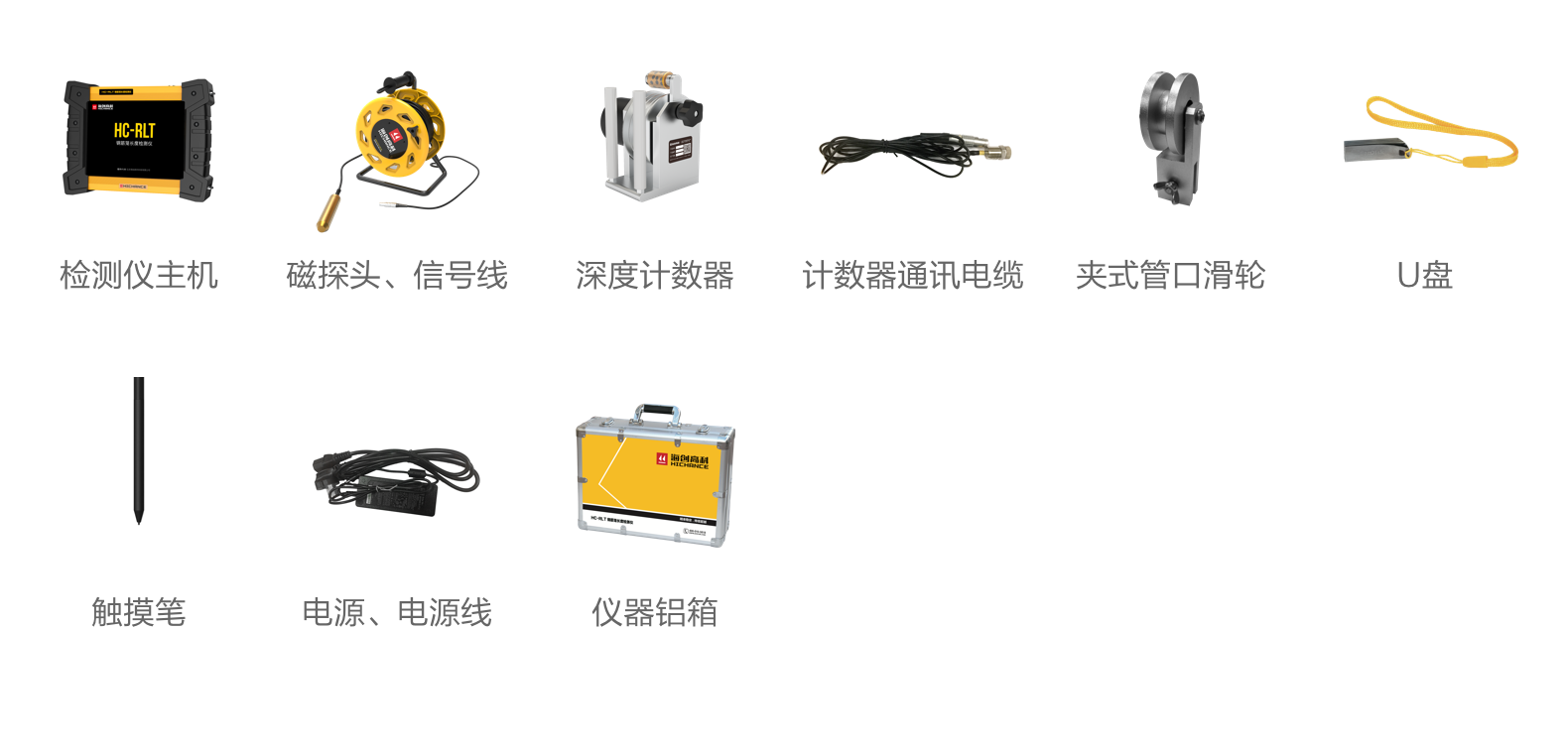

产品配置
