![LA-580立柱埋深检测仪](http://xkjc126.com/upfile/202407/2024071535533577.jpg)

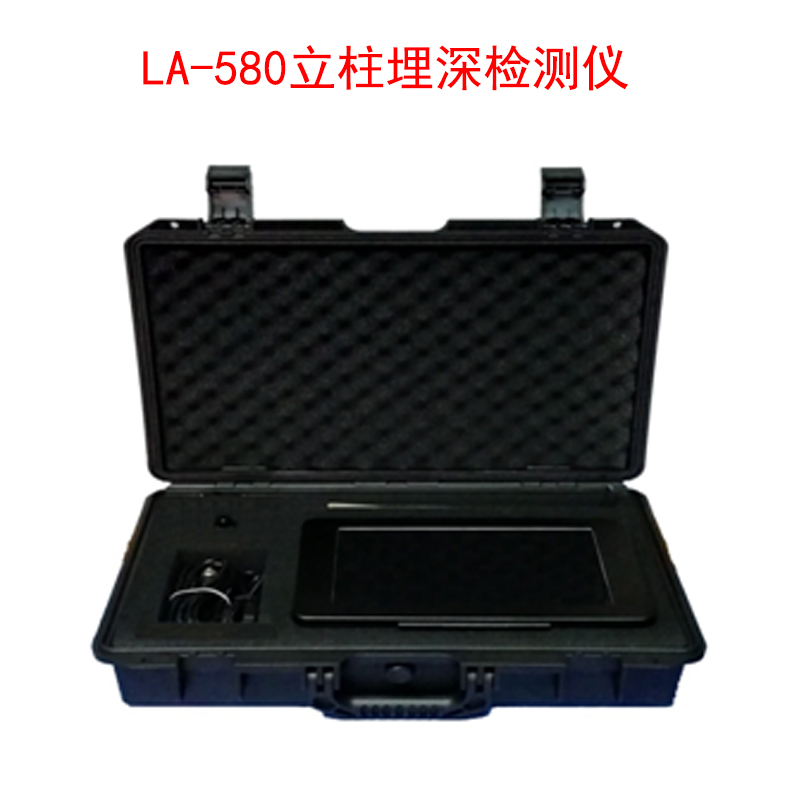

LA-580立柱埋深检测仪
ZL 2022 2 1333854.8
测试对象与内容:
测试对象:埋置于土/混凝土中的钢质护栏立柱
测试内容:长度、埋入深度
方法:
冲击弹性波法:柱头截面激发出脉冲信号,在立柱另一端发生反射,通过信号分析软件计算出弹性波传播时间,结合实际弹性波波速,得出埋入深度。通过采用本公司独创的一系列自由振动及噪声抑制技术、反射信号抽取技术,有效地克服了护栏立柱这样的中空薄壁结构测试中的难题。
符合标准:
《钢质护栏立柱埋深冲击弹性波检测仪》(GB/T 24967-2010)
《公路工程质量检验评定标准》(JTG F80/1-2017)
《公路护栏钢质立柱埋深无损检测规程》(DB13/T 2728-2018)
特点:
主机采用多层电路设计原理实现了超小型、超轻便的结构,携带方便(全套仪器单人即可携带);
操作快捷简便,现场无需拔桩即可快速检测,每根立柱测试小于5分钟(单次单点测量小于1分钟);测试范围广:Z大测量深度可达5m;主要元器件均采用进口军工级器件,可靠性高,耐久性强。主机采用金属机身配有10.1寸IPS屏,分辨率高达1920*1080(HD Graphics 500),内存4G,存储容量64G;支持WIFI、摄像头(200万)、蓝牙4.0、USB3.0、Micro HDMI、TF卡扩展(Z高128G);
组成:
钢质护栏立柱埋深冲击弹性波检测仪由数据采集系统、激振装置及10.1寸平板电脑等组成。
仪器标准配置:测量传感器(含磁力座及固定支架)、测量线缆、测量主机、10.1寸平板电脑、激振装置(小锤)、卷尺等。
技术参数:
AD分辨率: 24位
采集频率: 250KHz(可调)
z大采集: 4096
分 辨 率: 小于1cm
测试范围: 0.6m~5.0m
检测速度: 小于5分钟/根(单次单点测量小于1分钟)
放大倍数: 1、2、4、8(可选)
噪声处理: 平滑/LPF/BPF/HPF
频谱分析: FFT/相关分析
环境温度: -10℃~50℃
相对湿度: ≤90%RH
外形尺寸: 数据采集器:160mmX110mmX30mm 主机:258mmX159mmX10.5mm
