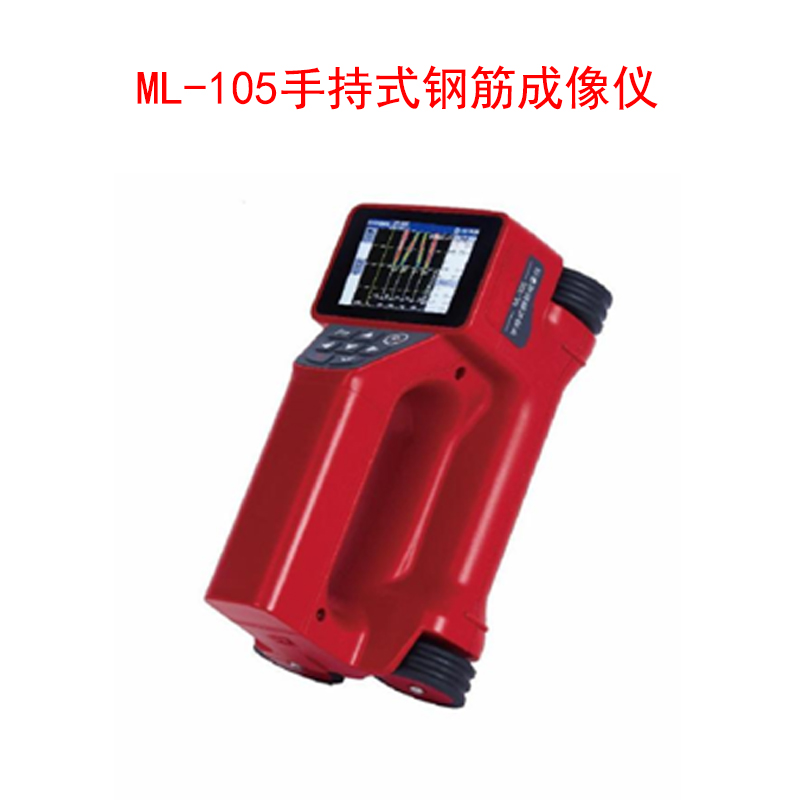

ML-105手持式钢筋成像仪
ML-105手持式钢筋成像仪 添加时间:2024-7-31 11:17:55

ML-105手持式钢筋成像仪 能够用图像的方式真实呈现混凝土结构内部钢筋、杂质分布情况,并测试混凝土结构内部钢筋数量、保护层厚度、钢筋间距,测试时完全不受箍筋影响,并可测试倾斜钢筋,密集钢筋。

产品详情

ML-105手持式钢筋成像仪



产品概述:

    ML-105手持式钢筋成像仪 ,能够用图像的方式真实呈现混凝土结构内部钢筋、杂质分布情况,并测试混凝土结构内部钢筋数量、保护层厚度、钢筋间距,测试时完全不受箍筋影响,并可测试倾斜钢筋,密集钢筋。特殊的结构设计可以方便的在结构物标记钢筋位置。主机与传感器一体式结构,便于携带及现场操作。采用十四线圈结构设计,测试速度更快、精度更高、分辨力更强。

号:ZL 21 2019 2 0153229.7

依据标准:

《混凝土结构工程施工质量验收规范》GB50204-2015

《混凝土结构现场检测技术标准》GBT50784-2013

《混凝土中钢筋检测技术规程》JGJ/T152-2019

《建筑结构检测技术标准》GB/T50344-2004

《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016

《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

技术特点:

1、 以图像方式直观显示出钢筋分布情况,准确给出钢筋各点保护层厚度。通过颜色的深浅呈现不同深度的钢筋,形象显现钢筋的保护层厚度。

2、 真实呈现断筋,斜筋,杂质(如铁钉、绑扎钢丝等)分布情况。

3、 测试时不受箍筋影响,即使跨箍筋测试也不影响测试结果。

4、 无需清零,特殊的算法可以保证仪器使用时无需清零操作、长时间使用能保证测试结果的一致性。

5、能准确识别密集筋,清楚指示钢筋位置。对于密集筋检测实现不丢筋,测试间距也能准确测量。

6、独特的设计便于现场标记钢筋位置。

7、50m超长距离测试。另有区域扫描功能,可以全面展示某一片区钢筋的全部信息。

8、过滤器的配置,用户可以通过调节过滤器带宽和深度,滤掉无用数据,保证钢筋测试数

据的可靠性。

9、配有强大的其机外软件分析功能,提供三维立体图像浏览,实现用户所需要的各种检测报告。



技术指标:

1、图像显示:彩色呈现钢筋保护层厚度,同时显示钢筋保护层厚度,钢筋间距

2、保护层厚度测试范围:0-210mm(钢筋直径越大测试深度越深)

3、精度:0-80 mm     ±1mm

         81-120 mm   ±2mm

        121-210 mm   ±4mm

4、钢筋适用范围:ϕ 6~ ϕ 50mm标准钢筋

5、定位精度:1%±1mm

6、Z 大扫描距离:50m,具有实时扫描及记录扫描功能

7、统计功能:随时显示指定通道的钢筋位置、保护层厚度、偏差、合格率

8、定点复测:1~6次,用户可随意设置,复测值列表

9、扫描区域网格设置:600*600mm或1200*1200mm 可选

10、区域扫描:软件可对图像扫描数据进行拼接

11、过滤器范围:0~200mm,有利于剔除无效数据

12、路径选择功能:1~7任选

13、构件类型:规定全部构件类型均可选择

14、数据存储容量:不低于32G(SD卡可扩展)

15、数据接口:USB(可作为读卡器使用)

16、数据传输速率:4MB/s

17、显示屏类型:480X320点阵TFT液晶,触摸屏,电容屏

18、电源:电池工作电压7.1~8.4V,续航时间: 24小时

19、防护等级:IP54

20、重量:1.2kg

21、尺寸(mm):240*132*135

22、相对空气湿度90%

23、温度:工作环境温度-10~50ºC存放温度25~60 ºC
