ML-107 钢筋楼板综合检测仪
ML-107 钢筋楼板综合检测仪 添加时间:2024-8-3 9:57:02

ML-107钢筋楼板综合检测仪具有钢筋扫描仪和楼板测厚仪的双重功能,一方面用于检测混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径,另外也具有检测现浇楼板、墙、梁、柱、木材等非铁磁性构件的厚度测量。使用本仪器测试楼板厚度测试时,可以首先找出钢筋的分布情况,选择佳的测试位置,避开楼板内钢筋对结果的影响,测试结果更精确。

产品详情

ML-107 钢筋楼板综合检测仪



产品功能:

ML-107钢筋楼板综合检测仪具有钢筋扫描仪和楼板测厚仪的双重功能,一方面用于检测混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径,另外也具有检测现浇楼板、墙、梁、柱、木材等非铁磁性构件的厚度测量。使用本仪器测试楼板厚度测试时,可以首先找出钢筋的分布情况,选择佳的测试位置,避开楼板内钢筋对结果的影响,测试结果更精确。

技术特点:

1. 使用本仪器测试楼板厚度测试时,可以首先找出钢筋的分布情况,选择佳

的测试位置,避开楼板内钢筋对结果的影响,测试结果更精确。

2. 采用全新ARM高速采集系统,仪器的反应速度快,全彩液晶屏,保护层厚

度和间距数据同屏实时显示,及时定位钢筋,大幅提高了检测速度与精度

3. 可根据现场环境进行校准,进一步提高检测数据的真实可靠性

4. 硅胶防尘按键,现场操作更舒心

5. 亮度调节,可根据外界环境照明程度,进行背光亮度的级别选择,八种

档位可调

6. 主题选择,可改善户外光照对屏幕可视度的影响






技术指标:

钢筋扫描

1. 厚度测试与网格测试时可同时显示钢筋保护层厚度及钢筋分布间距。

2. 自动显示钢筋间距,钢筋间距误差±1 mm、可显示钢筋网格分布图

3. 保护层厚度测量(标称)范围:

    第一量程(标称)范围: 6mm~90 mm;

    第二量程(标称)范围: 7mm~200mm;

4. 保护层厚度校准范围:0~±50 mm;

5. 钢筋直径测量(标称)范围:Ф6~Ф50mm;

6. 钢筋保护层厚度测量值Z 大允许误差:

Z 大允许误差(mm)

保护层厚度

第一量程(标称)范围(mm)

保护层厚度

第二量程(标称)范围(mm)

≤±1

6~59

7~79

≤±2

60~69

80~119

≤±4

70~90

120~200

 7. 钢筋直径测量值误差范围:±1档;

楼板测厚

1. 智能判读并自动锁定Z 小值、数字显示厚度值,无需人工比对;

2. 有信号条指示功能,可根据信号大小显示更易找到上下探头对准点;

3. 厚度测量范围:40mm~999mm

4. 测试精度 :   40mm~600mm   ±1mm

              601mm~999mm  ±2mm

测试精度优于其它同类产品

      5. 厚度校准范围:0~±50 mm

      6. 显示:彩屏,8档亮度调节,三种主题选择,适用不同户外光照角度

7. 数据存储容量:可存储20万以上厚度测点

8. 数据传输方式:Type-c数据接口

9. PC机专业数据分析软件,数据处理及报告生成轻松完成;

10. 工作环境要求

环境温度:-10℃~+50℃, 避免长时间阳光直接爆晒

相对湿度: 90%RH

电磁干扰:无强交变电磁场

11. 电源: 内置可充电锂电池,供电时间可达50小时

12. 主机体积:219mm×56mm×139mm

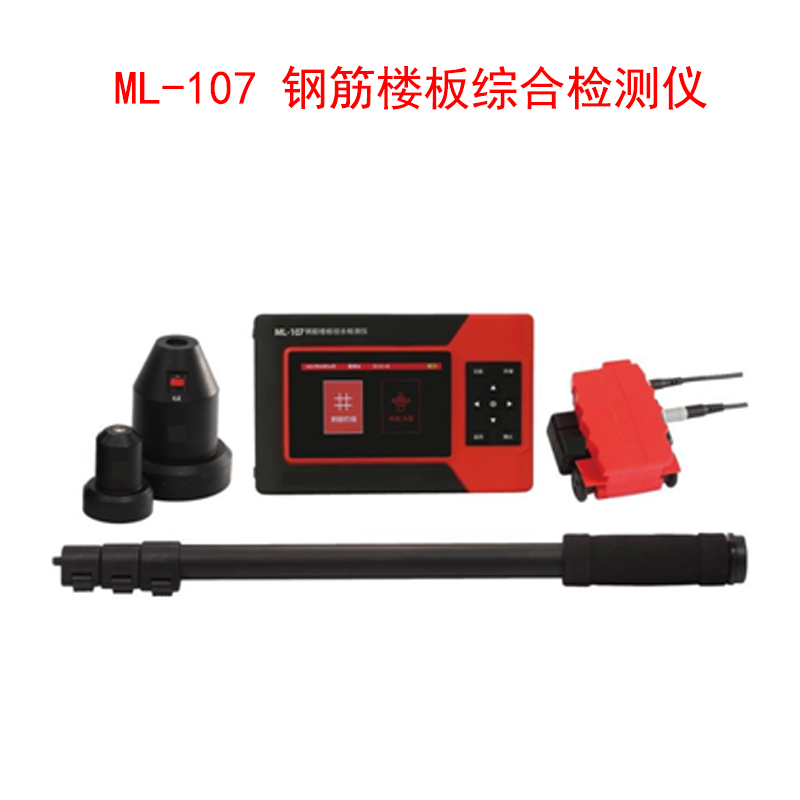

仪器构成:

   包括:主机、钢筋探测器、扫描小车、楼板发射探头、楼板接收探头、对讲机、

探头连接线、数据传输线、加长杆、软件光盘等

ML-107 钢筋楼板综合检测仪
