混凝土含气量测定仪 当前位置:首页 > 产品中心 > 混凝土试验仪器 > 混凝土含气量测定仪

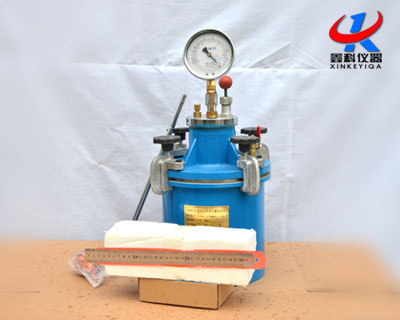

仿日式混凝土含气量测定仪
仿日式混凝土含气量测定仪 添加时间:2021-9-9 14:55:55

HC-7L型仿日式混凝土含气量测定仪是用来测定混凝土拌和物中的含气量,适用于集料颗粒径不大于40mm,含气量不大于10%,有塌落度的混凝土。

推荐产品: 混凝土取芯机混凝土抗渗仪混凝土养护箱混凝土搅拌机混凝土压力机混凝土比长仪

产品详情

HC-7L型仿日式混凝土含气量测定仪是用来测定混凝土拌和物中的含气量,适用于集料颗粒径不大于40mm,含气量不大于10%,有塌落度的混凝土。

本机具有操作简便,测量准确,读数直观等优点,是一种先进的混凝土拌和物含气量测定仪。混凝土含气量测定仪其测定方法符合GBJ80-85(普通混凝土拌和物性能试验方法)关于混凝土拌和物含气量试验的有关规定。

HC-7L型仿日式混凝土含气量测定仪 技术参数

  1、量钵容积:7升(其内径与深度相等)

  2、含气量量程:≤10%

  3、使用粗骨料的z大粒径:≤40mm

混凝土含气量测定仪混凝土拌和物含气量的测定

  1、用湿布擦净量钵与钵盖内表面,并使量钵呈水平放置。

  2、将新拌混凝土拌和物均匀的装入量钵内,使混凝土拌和物高出量钵少许。装料时可用捣棒稍加插捣,装好后,当用振动台(振动台频率50HZ,空载时振幅0.5±0.1mm)振实时,振动过程中如混凝土拌和物沉落到低于内口,则应随时添加混凝土拌和物,振动至混凝土表面平整,呈现釉光时即停止振动。不用振动台而换用捣棒捣实时,将混凝土拌和物分三层装入,每层捣实后约为量钵高度的三分之一,插捣地层时捣棒应贯穿整个深度。插捣上层时,捣棒应插入下层10-20mm。每层捣实后,可把捣棒垫在量钵低部,将量钵左右交替地颠击地面15次。

  3、捣时完毕后,应立即用刮尺刮去表面多余的混凝土拌和物,表面如有凹陷应予填补,然后用镘刀抹平,并使其表面光滑无气泡。

  4、擦净量钵和钵盖边缘,将O形橡胶密封圈(238×8.6)放于钵盖边缘的凹槽内,盖上钵盖,用夹子夹紧,使之气密良好,并用水平仪检查水平。

  5、打开水龙头和出气阀,用注水器从小龙头处往量钵中注水直至水从气阀口流出,再关紧小龙头和出气阀。

  6、关好所有的阀们,用打气筒打气加压,使表压稍大于0.1MPA? 注:(1)每当读取压力时,用指尖轻弹表盘并待指针停止摆动后再读数。(2)0.1MPA压力线为仪器的初始压力线,0.1MPA为仪器的初始压力。

  7、按下阀门杆2-3次,用木棰轻敲量钵的四周,使压力均匀分布于试样各处,再次按下阀门杆,待压力表指针稳定后,测得压力表度数,并根据仪器标定的含气量与压力表读数关系曲线,得到所测混凝土拌和物样品的仪器测定含气量A值。

混凝土含气量测定仪测试完毕后,

  1、打开出气阀,从量钵中防气。如须对同一试样重复测定含气量时,则重复上述5-7步骤。

  2、打开小龙头,送开夹子,取下钵盖。

  3、倒掉量钵中的混凝土拌和物试样,清洗钵盖和量钵的内表面。

  4、含气量测定仪如不边续使用。需打开微调阀放气,使气室压力与大气一致。

注:在操作过程中,如气室压通过微调阀放尽,而量钵内还有压力时,绝对不能按下阀门杆,否则会把水吸入气室,使以后的测试产生误差。

HC-7L型仿日式混凝土含气量测定仪 混凝土拌和物的测定

  1、在进行混凝土拌和物含气量测定之前,首先应测出骨料的含气量值,其测定方法按下步

骤进行。按下计算出每个试样中的粗、细骨料重量。

式中:WG、WS-分别为每个试样中的粗、细骨料重量(KG) V-含气量测定仪量钵容积(升) Gg、Cs-分别为每立方米混凝土中的粗、细骨料用量(kg)

  2、量钵中先盛三分

只一高度的水,把称好的粗、细骨料拌匀,慢慢倒入量钵,加入试样时,应尽量少带入空气,水面每升高20-30mm时,就应轻轻插捣10次,并稍予搅动,随时轻击量钵,以排除空气。加料过程中始终使水面操持高出料的顶面,骨料全加入后,再浸泡五分钟,并轻敲量钵体壁,排除气泡,然后除去水面泡沫,加水至满。

  3、擦净量钵和钵盖边缘,将O形橡胶密封圈(230×8.6)放于钵盖边缘的凹槽内,盖上钵盖,用夹子夹紧,使之气密良好,并用水平仪检查水平。其余步骤按混凝土拌和物含气量测定的有关规定,测得级集料含气量 C。

混凝土含气量测定仪试验结果计算:

混凝土含气量测定仪含气量按下式计算:A=A1-C

  其中:A-混凝土拌和物量(%),

    A1-仪器测定含气量(%),

    C-集料含气量(%)

以两次测值的平均值作为试验结果。如两次含气量测值相差0.2%以上时,须找出原因重做试验。

混凝土含气量测定仪仪器含气量的标定:

  每台仪器出厂前都j确标定过,并备有标定结果,但不时地再标定,以保证混凝土拌和物含气量测值的准确,也是可行的。标定包括以下3步:

  1、量钵容积的标定

  a、准备一块平整的玻璃板,将它和空的量钵一起称量W2(j确至0.05kg);
  b、在容器中加满水,并用玻璃板沿上缘滑过,不时用注水器加水,使量钵内盛满水而玻璃板下无气泡,将盛满水的量钵与玻

璃板一起称中,得重量W1(j确至0.05kg)则量钵的体积V:

W=W1-W2(W、W1、W2-kg)

V=W1-W2(W、W1、W2-kg)

V=W/r (V-L)

r- 标定时温度下水的比重(r-kg/L)

混凝土含气量测定仪含气量零点0%的标定。

  a、量钵内加满水,并把标定管2接在钵盖下面的小龙头的端部。

  b、打开小龙头,把钵盖轻放在量钵上,用夹子夹紧,用水平仪检查仪器水平,

  C、送开出气阀,用注水器从小龙头处加水直至出气阀出水口冒水为止,然后关闭小龙头和出气阀。注:钵盖下的空间,必须用水完全充满,否则读值将不能反应正确的含气量值。
