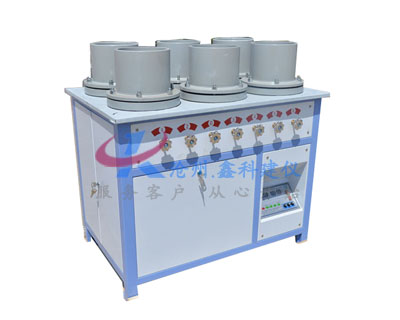

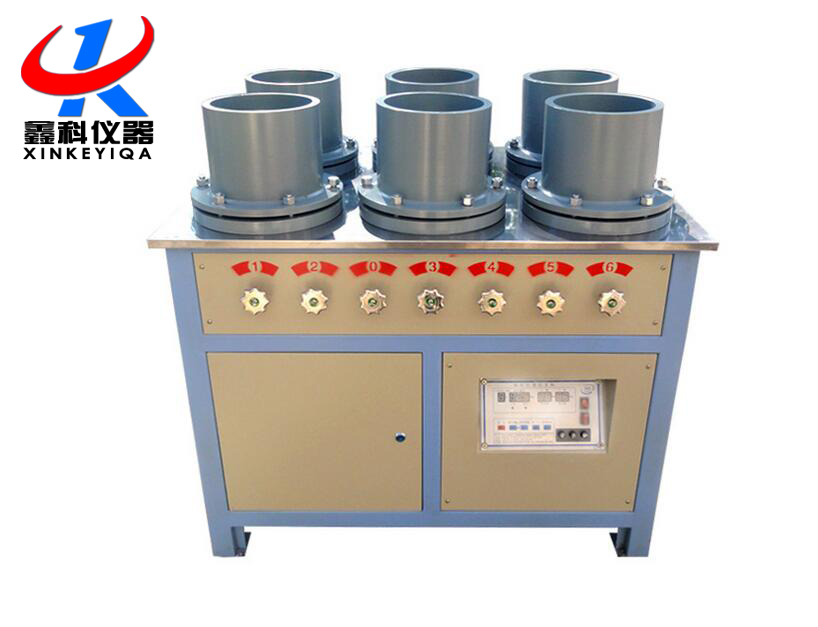

HP-4.0型自动调压混凝土抗渗仪、混凝土渗透仪、自动调压混凝土渗透仪
一、HP-4.0自动调压混凝土抗渗仪产品简介:
HP-4.0型自动调压混凝土抗渗仪是根据GB/T50081-2002《普通混凝土力学性能试验方法标准》、T0528-94、GBJ81-85等标准要求研发生产而成,用于测定如水工建筑、水下、水中、地下和其它建筑工程,要求建筑物具有特殊的性能——抗渗性能。混凝土抗渗仪所谓抗渗性能是指构筑物所使用的材料能抵抗水或其它液体(轻油、重油)介质在压力作用下渗透的性能。
HP-4.0型自动调压混凝土抗渗仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。同时也可利用它做建筑材料透气性的测定和质量检查。因此得到了有关生产、施工、设计、教研等部门的广泛使用。
二、HP-4.0自动调压混凝土抗渗仪主要特点:
HP-4.0型自动调压混凝土抗渗仪本仪器是压力值通过传感器在压力显示仪上显示出来,并能按设定的程序实现自动升压、自动完成试验,不但提高了工作效率,而且大大减轻了工作人员的负担。
三、HP-4.0自动调压混凝土抗渗仪主要技术参数:
1、工作压力:4MPa
2、工作方式:自动恒压(数显型:自动恒压且自动升压)
3、一次可作试件数:6个
4、试模几何尺寸(主模) :
模腔上口直径:174.8mm
模腔下口直径:185mm
高度:153mm
要求成形模几何尺寸(副模) :
上口直径:175mm
下口直径:185mm
高度:150mm
5、柱塞泵参数:
流量:0.16L/min
6、电动机:
功率:120W
电源:380V-50HZ
7、外形尺寸:950 800 950mm
8、重量:约210kg
四、HP-4.0自动调压混凝土抗渗仪的电器控制:
1、设定:
打开电源开关,显示器有数值显示。先按“设定”键数值调整,在按“△”
键移位,“+”键为压力上调整键,“-”为压力下调整键,调整到工作所需压力值时按“设定”键存入,此时设定完毕。
设定时,下限值不能高于上限值,上限值不能超过4.9mp,如显示ERR表示设定错误,可按“设定”键重新设定。
2、工作:
设定值存入后按启动开关,本仪器为8小时下限自动加压0.1mp,每8小时下限自动加压0.1mp,直到上限、下限、压力相等后发出“嘟嘟”声,表示工作完毕。工作断电本仪器可记忆原工作数据。
3、效验:
设定好上、下限被存入后,在按“设定”键不可以超过4秒,D2(校验指示)灯亮,下限值为一分钟上升0.1Mpa(正常工作时,校验不能用作实验使用)。
按一下零点调整键退出校验状态,仪表自动进入工作状态。如零点校正好,关机再开机进入工作状态:
1)、迟滞:0.37%FS
2)、精度:0.3%FS
3)、传感器灵敏度:2.1538V/mp,满量程输出:12.9mV
4)、压力回差值:0.08mp
5)、工作量程:0- 4.9mp
6)、工作电压:380V
7)、控制输出功率:500W
五、HP-4.0自动调压混凝土抗渗仪结构原理:
HP-4.0型自动调压混凝土抗渗仪是根据液压原来进行设计,以电动机拖动水泵施压,通过管道与压力容器,控制阀,试模座等连接。压力由水泵输出进入压力容器,然后输送到名试件系统进行加载试验。管路中装有电接点压力表和电气控制系统,通过对电接点压力表内的电触点的调节可以使压力在0.1 ~4Mpa的规定范围内进行恒压试验。
HP-4.0型自动调压混凝土抗渗仪设有电动和手动两种加压功能,每当停电工控制系统出现故障时,可采用手动(在大皮带盘轮装上备用手柄即可进行)加压进行工作,从而保持试件渗透试验的连续性。
