混凝土取芯机 当前位置:首页 > 产品中心 > 混凝土试验仪器 > 混凝土取芯机
混凝土取芯机
混凝土取芯机 添加时间:2021-9-9 8:25:56

 该机为HZ系列金刚石工程钻机之一,利用高速切割技术,与薄壁金刚石钻头配套,采用汽油发动机为动力(本田或雅马哈)起动快捷,运转可靠,适用于无电力场所和较大口径的工程钻孔。广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域。

产品详情

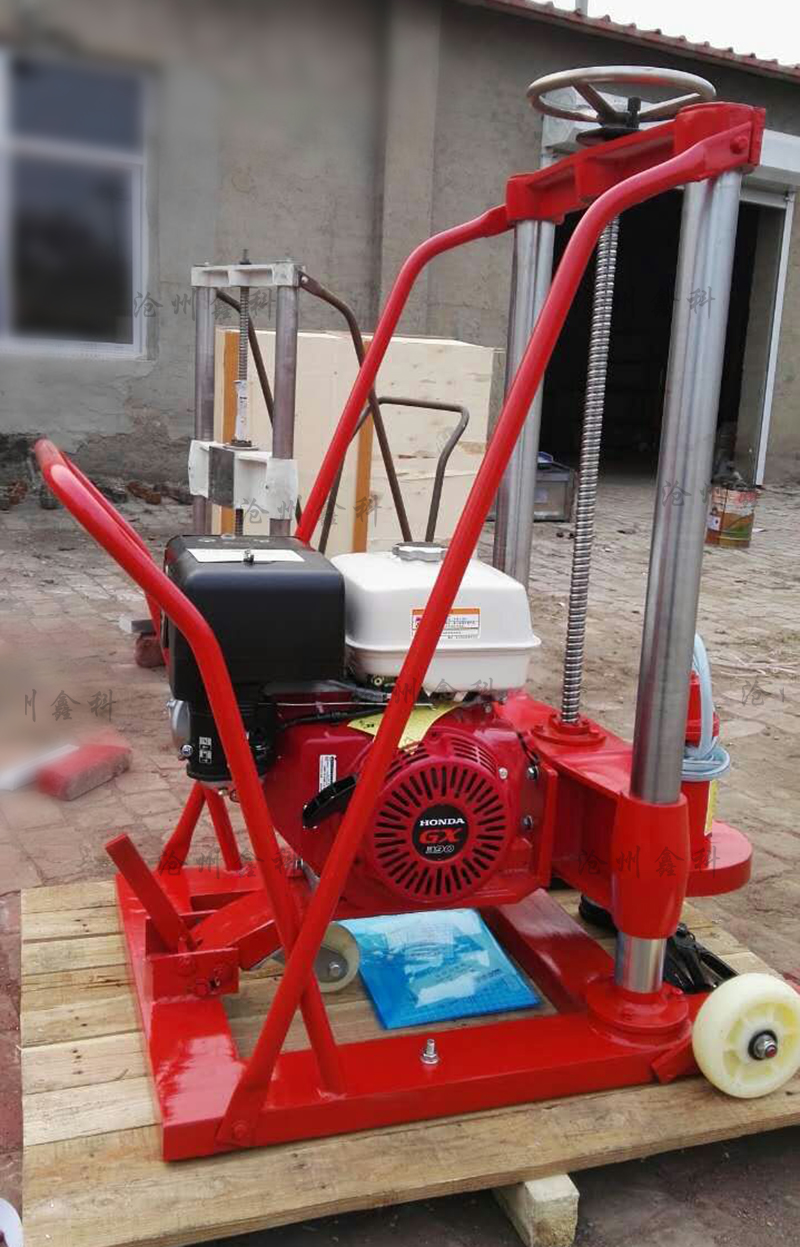

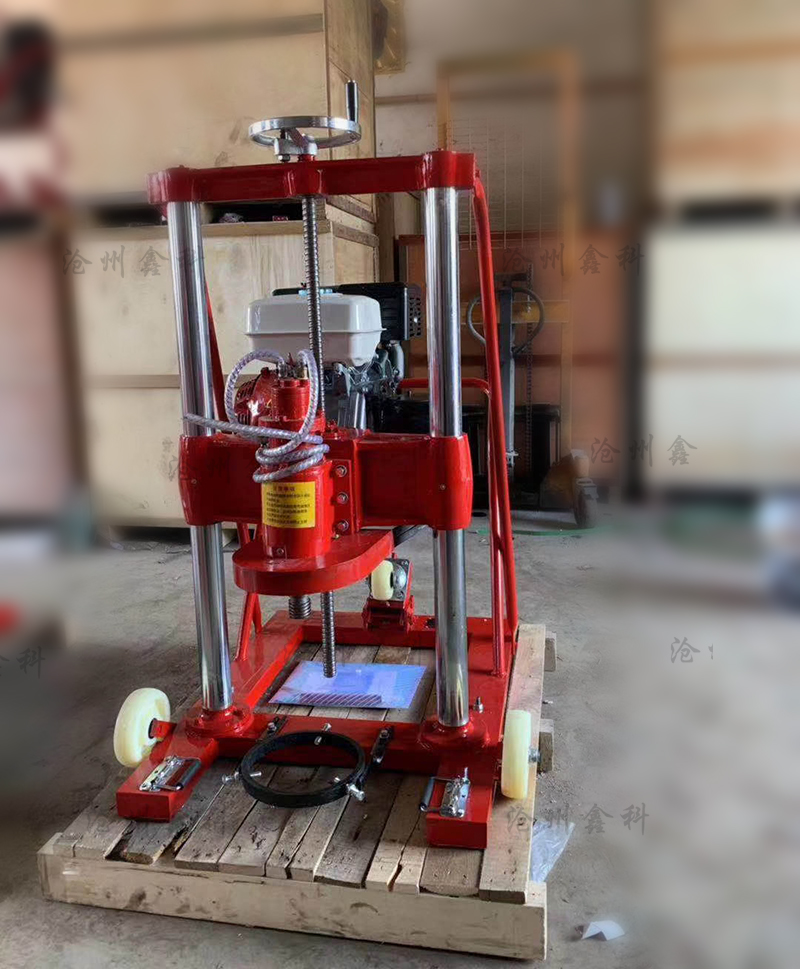

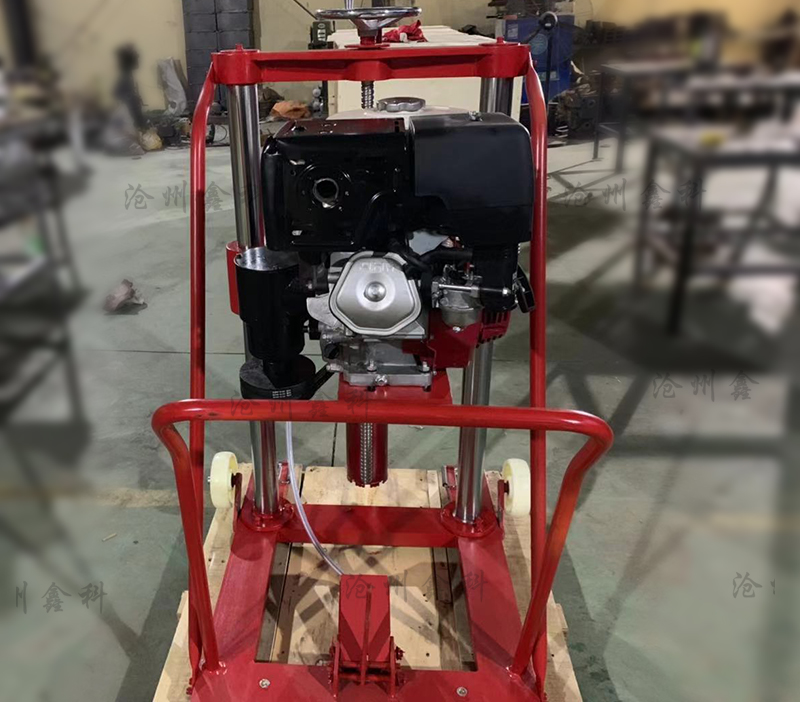

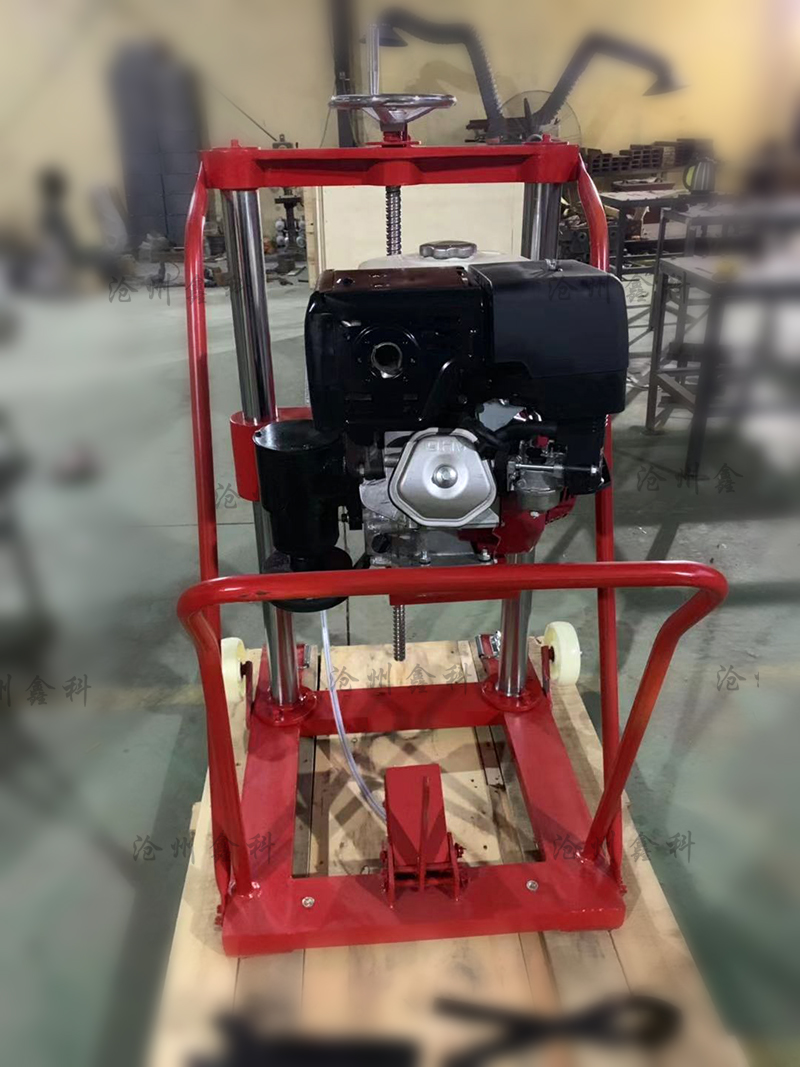

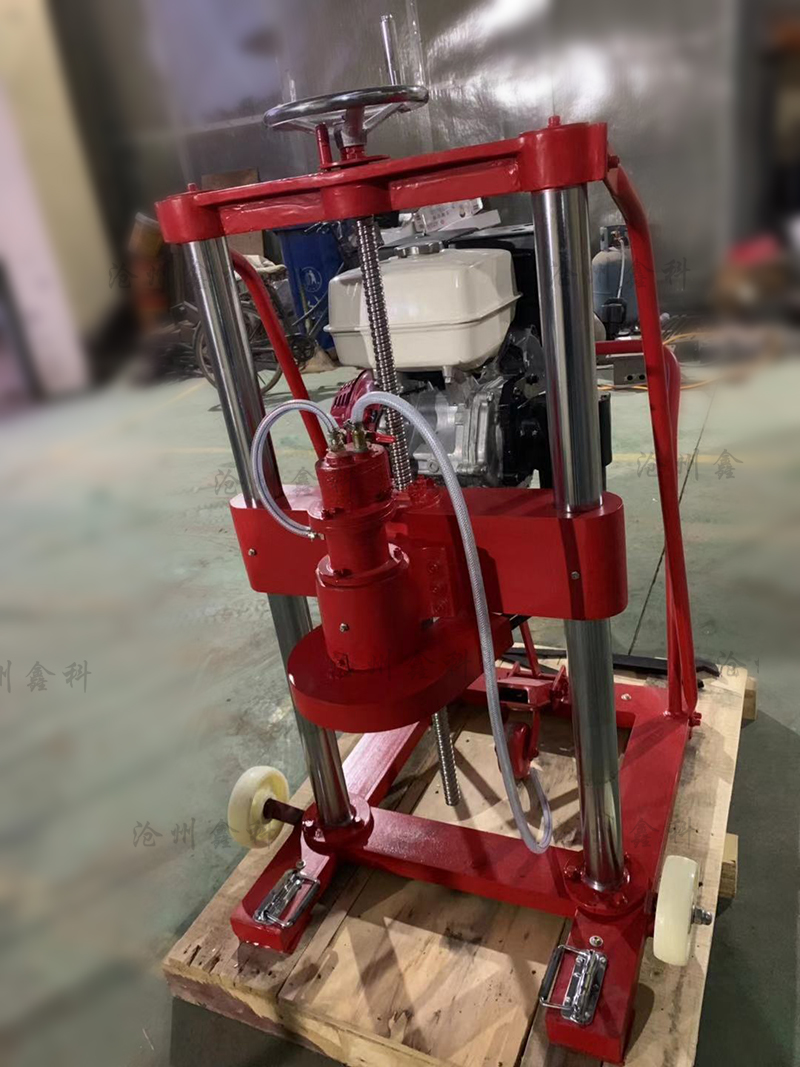

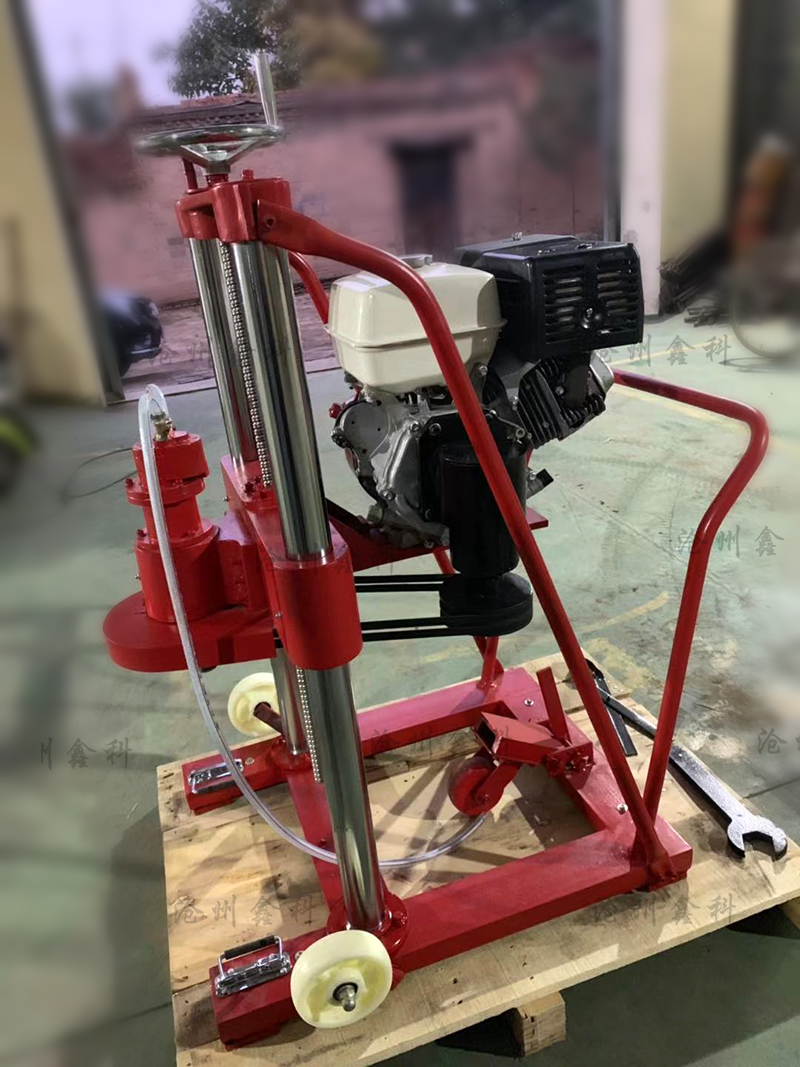

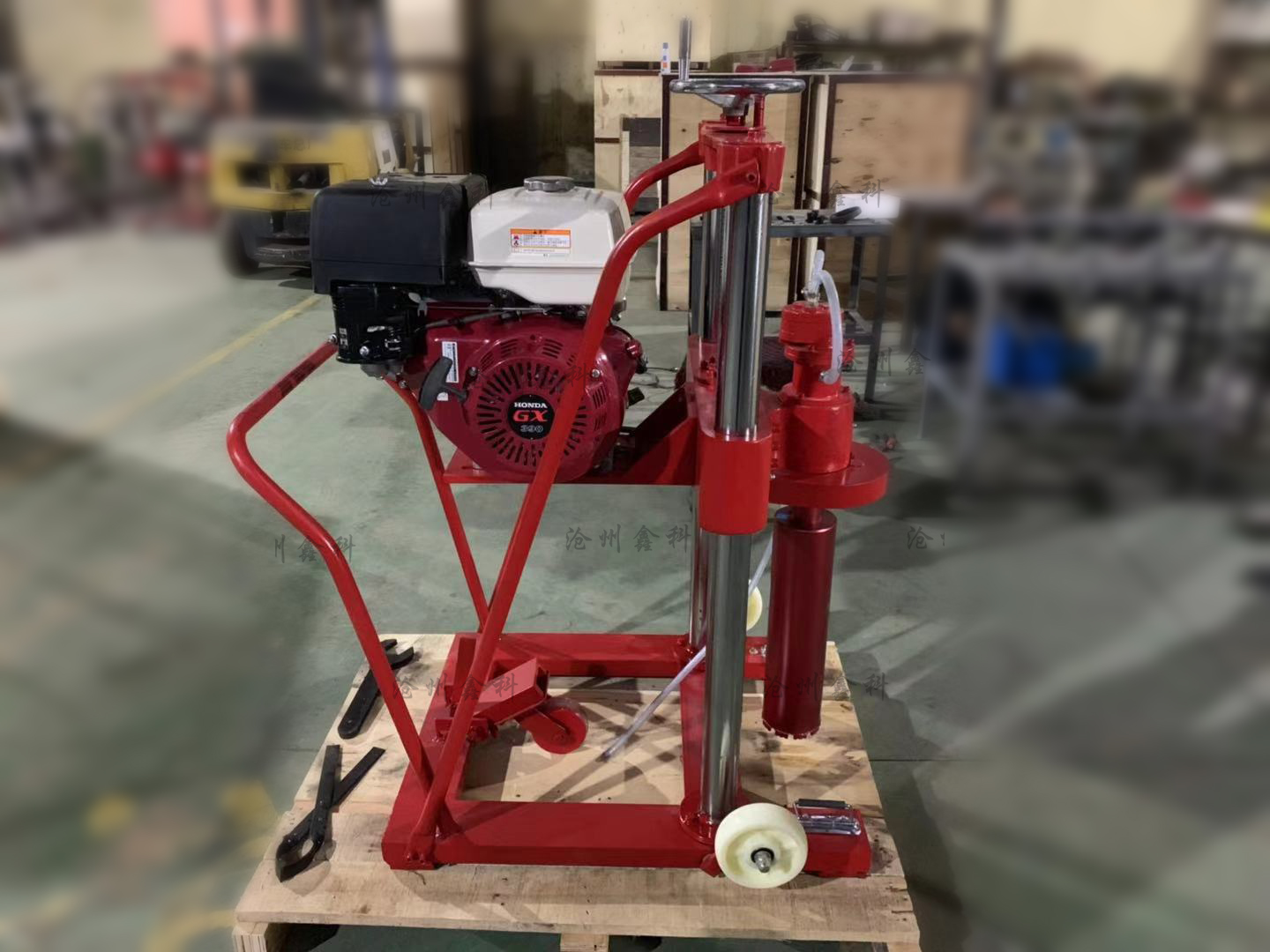

HZ-20混凝土钻孔取芯机概述:

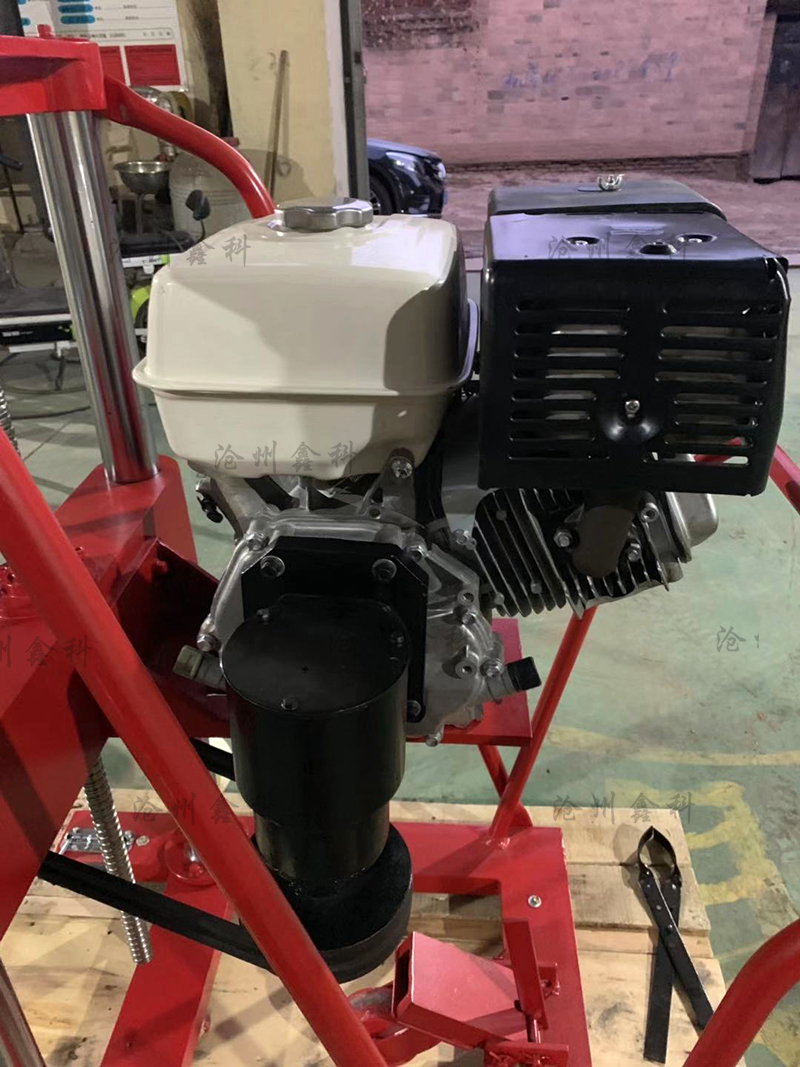

  该机为HZ系列金刚石工程钻机之一,利用高速切割技术,与薄壁金刚石钻头配套,采用汽油发动机为动力(本田或雅马哈)起动快捷,运转可靠,适用于无电力场所和较大口径的工程钻孔。广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域。

HZ-20混凝土钻孔取芯机主要技术参数:

  1、z大钻孔直径:200mm

  2、z大钻孔深度:700mm(使用加长杆或加长芯管时可达1500mm

  3、输出转速:800-1200/

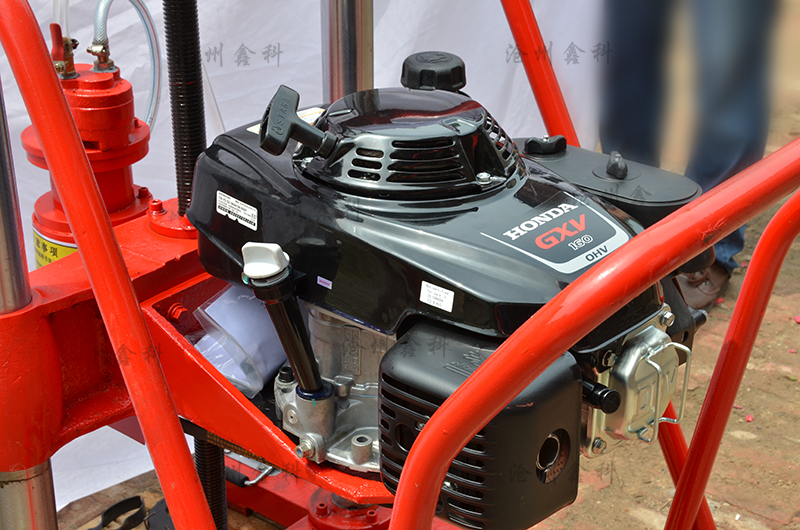

  4、功率:5.5马力 9.0马力 13马力(本田或雅马哈汽油机)

  5、机重:110千克。

HZ-20混凝土钻孔取芯机主要特点:

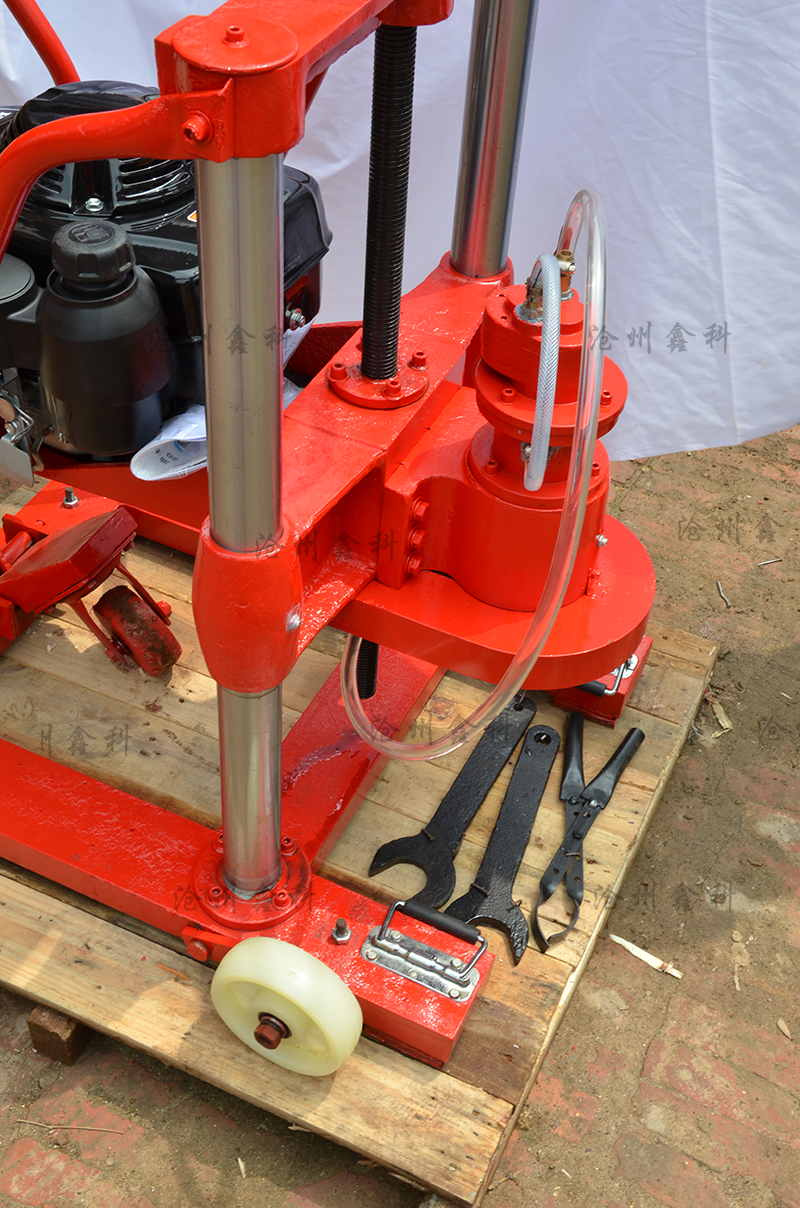

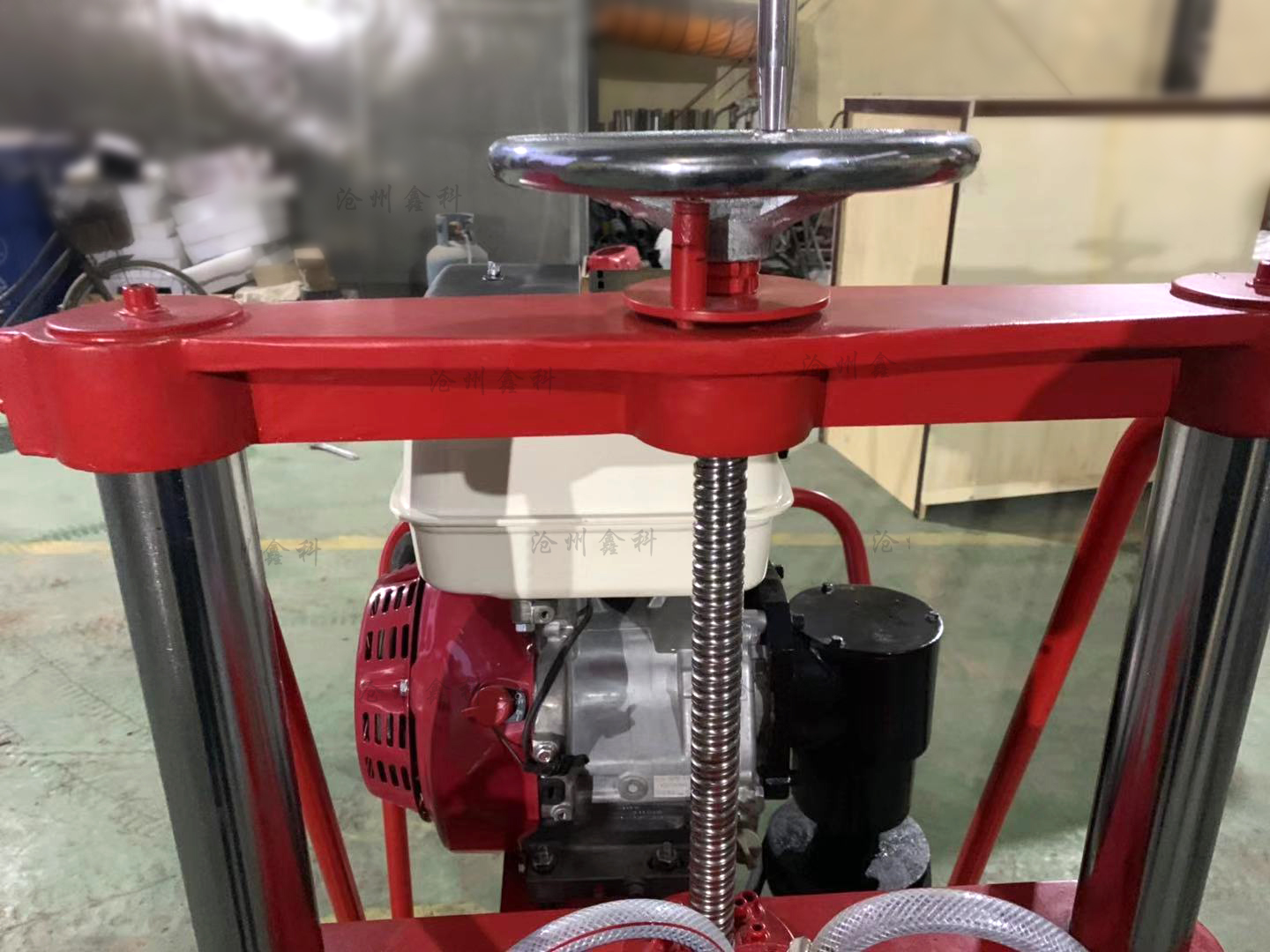

  1、采用双立柱结构、螺旋给进方式,稳定性好,操作简单省力。

  2、配有行轮,移动方便。

  3、采用高速切割技术与薄壁金刚石钻头配套,可钻切高强度钢筋混凝土,钻进效率高、孔位准确、孔壁光滑,成孔质量好,芯样完整光滑、震动小,对建筑物无损害。

混凝土钻孔取芯机操作过程:

  1、使用前的准备工作:加入93#无铅汽油和高级润滑油,加入机油的多少可根据机油尺刻度为准。在立柱上加注润滑油,并转动给进手柄和输出轴,检查给进和回转是否灵活可靠。

  2、准备好水源。

  3、检查各部位螺丝是否松动。

  4、安装:钻头对孔位后,把三个行走轮搬起,让底座落到地面。打小孔且混凝土强度不高时,则依靠钻机的自身重量就可将钻机固定,若打的孔径较大,钻机自身重量不能稳住钻机时,可在底盘上放置重物(如砂袋、铁块、混凝土块等)固定或打两个膨胀螺栓加上压杆(如槽钢等)来固定钻机,钻机固定要牢靠,不得摇晃,否则钻孔作业无法正常进行。

  5、开孔:以上作业做好后,即可开孔作业,装上钻头,起动汽油机(详情见汽油机用户手册)把进水管放入水桶内,水桶要提到高出水泵位置,然后手捏气襄把水吸入水泵,水泵上水后把水桶放在地面即可。油门调至z大,开始轻摇给进手柄,使钻头缓慢接触地面。开孔要诀:先给水后钻进,给进速度要慢,钻压要小。严禁无水作业,以免烧坏钻头和水封。

  6、正常钻入:当开孔钻进2-3毫米深后,即可转入正常钻进,此时给进压力适当加大,正常钻进的要诀:给进压力要适中,要保持均匀,碰到粗钢筋给进压力要减小。要做到一听二看,听机器的声音是否正常,看孔口是否返(冒)水。

  7、终孔:到达所取深度后,即可停钻。停钻的要求是:先关机器后关水,若是深孔时,还不能立即提钻和停水,而要用水冲孔一段时间,目的在于将孔内的岩粉冲洗干净,以防岩粉沉淀导致埋钻,造成取芯困难。

HZ-20混凝土钻孔取芯机注意事项:

  1、当出现卡钻时,不允许采用强行起动机器的办法来排除卡钻,而应采用人工方法(如用加长搬手转动钻头)排除后,方可重新起动机器。

  2、当岩芯卡在钻头内时,应立即停止钻进,及时清除。清除时,只允许用橡胶锤或软木棍轻轻敲击钻头钢体,反复敲击即可将岩芯清除出来。

  3、严禁用铁锤敲击钻头或岩芯,严禁用铁棍从钻头后部插入敲击岩芯,以免损坏薄壁钻头。

  4、使用前应仔细阅读(汽油机用户手册)严禁无水作业。

混凝土钻孔取芯机维修与保养

  1、取芯完成后,要把适当部位擦净、晾干、涂油。要有专业人员负责使用保养,以保持机器的正常使用。

  2、经常查看汽油、机油,以防短油造成机器损伤影响寿命。

  3、机器长时间使用或使用多次后,应检查一遍各部位螺栓是否有松动现象,以防影响和耽误正常使用。

  4、如机器长时间不使用,应把机器化油器中的汽油放净,以防化油器没浸时间过长,下次不易起动。
