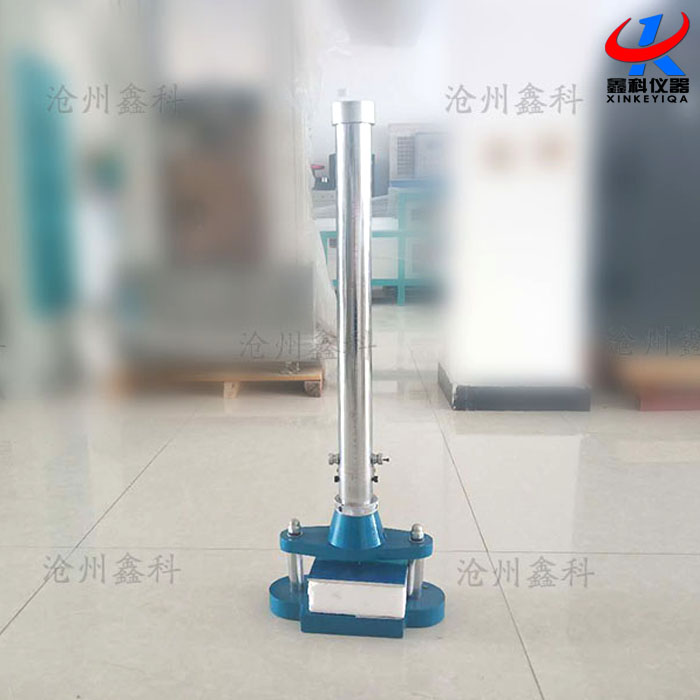

QSX-17型防水卷材抗穿孔性仪利用重锤从高处落下冲击PVC防水卷材，以测定其抗穿孔性。该仪器是是根据新标准GB 12952-2011标准设计生产。

技术参数：

1、金属导管刻度长为：500mm，分度值10mm
2、重锤重为：500g±1g
3、冲杆端钢球为：φ12.7mm
4、垫块：150mmX150mmX50mm 密度为25Kg/立方厘米的泡沫聚苯乙烯
5、垫板：150mmX150mmX50mm铝板
6、净重：11Kg

防水卷材抗穿孔性仪使用说明：

1、使用前查看定位标是不是对零线，将垫板，垫块放在底座上，放下重锤，观察定位标上刻度是不是与金属导管上零线重合，有误差时可调理定位标两个螺钉。

2、把重锤调理到规则的落差高度300mm，并用操控器螺钉紧固，将按GB12952--91规范中5.2条截取的E试样自由地铺在垫板上，把备妥的试样放置在仪器的底座中部，防水卷材抗穿孔性仪按压操控螺钉，重锤即自由下落，碰击于试样的冲头，冲头将冲击力传给试样。

3、把重锤提起，重锤上的挂钩主动备操控器挂住，用手抬起冲头，取出试样，查看试样是不是穿孔，实验三块试样。

4、无显着穿孔时，选用按所示设备对试样进行水密性实验，将圆形玻璃管笔直放在试样穿孔实验点的中心，用密封膏封玻璃管与试样间的缝隙，将试样置于滤纸(150mmX150mm)上，滤纸由玻璃支持，把染色水溶液参加玻璃管中，静置16小时后查看滤纸，假如浸透表象标明试样已穿孔。

5、防水卷材抗穿孔性仪三块试样均无穿孔时评定为不渗水。

QSX-17型防水卷材抗穿孔性仪结构及工作原理：

1、结构：

仪器由底座、垫块1、垫块2、冲杆、带刻度的导管、定位标、挂钩、上盖、控制器组件、重锤、锁管螺栓、压板、支柱所组成。其中控制器组件有：控制器下底、控制器螺钉、控制器弹簧、控制器上盖、控制器滑块、控制螺钉

2、工作原理：

用控制器组件将重锤提起，固定在所要求的高度上，其高度由定位标上可读出，按压控制螺钉，则控制器弹簧被压缩，控制器滑块的圆孔与控制器上盖及控制器下底的圆孔对正挂钩，此时重锤下落，撞击冲杆向下作用在试样板上，提升重锤、冲杆，取出试样板，以观察试样的抗穿孔性。
