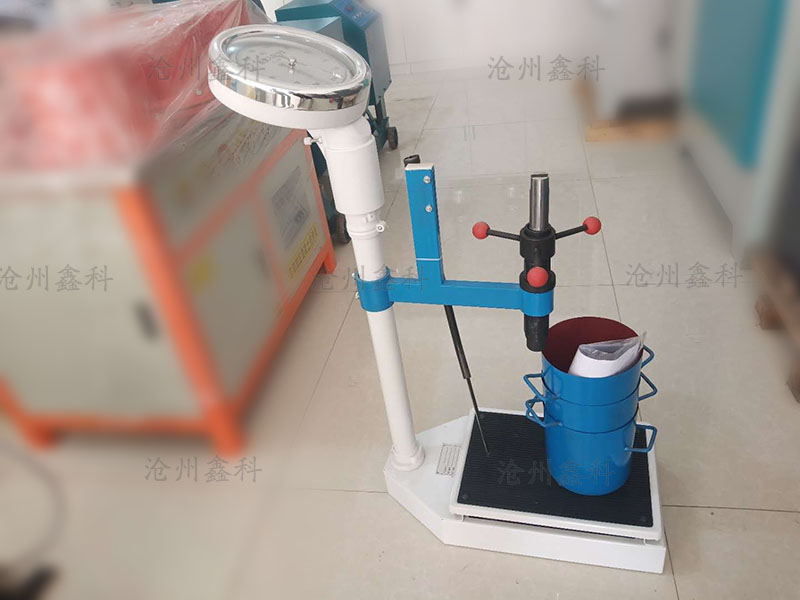

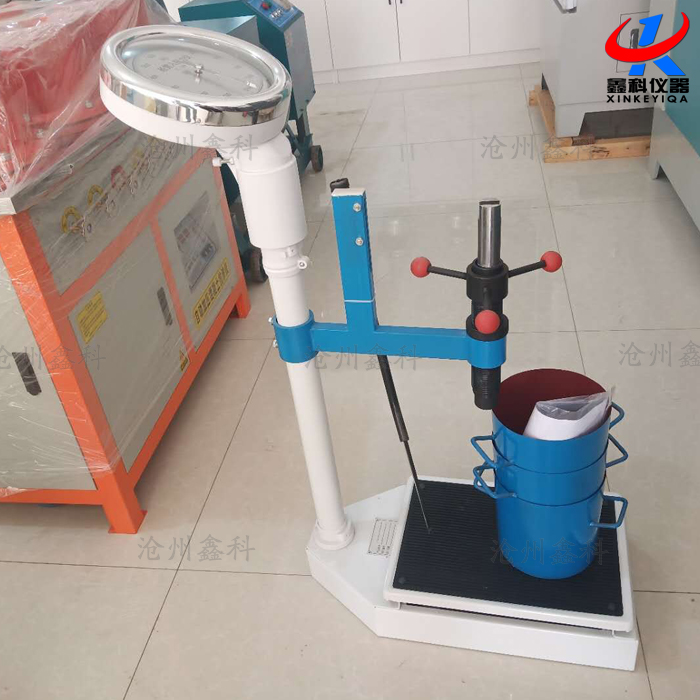

一、产品简介：

混凝土贯入阻力仪主要利用手动贯入阻力法来测定混凝土凝结时间。适用于各类水泥、外加剂以及不同混凝土配合比，不同气温环境下的混凝土拌合物，凝结时间的试验。外型设计轻巧美观。采用杠杆原理，将测针力直接由仪表读数，使试验方便而又准确。产品符合GB/T50080、交通部JTJ053标准要求。

二、技术参数：

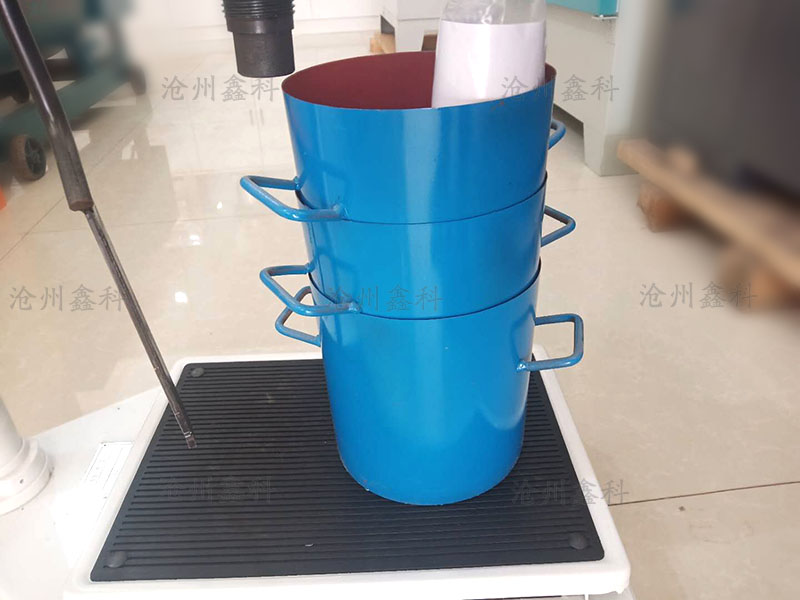

1、试料模 上口径：Φ160mm

2、下口径：Φ150mm

3、深度：150mm

4、Z大贯入力：1000N

5、贯入深度：25mm

6、贯入速度（人工控制）：2.5mm/S

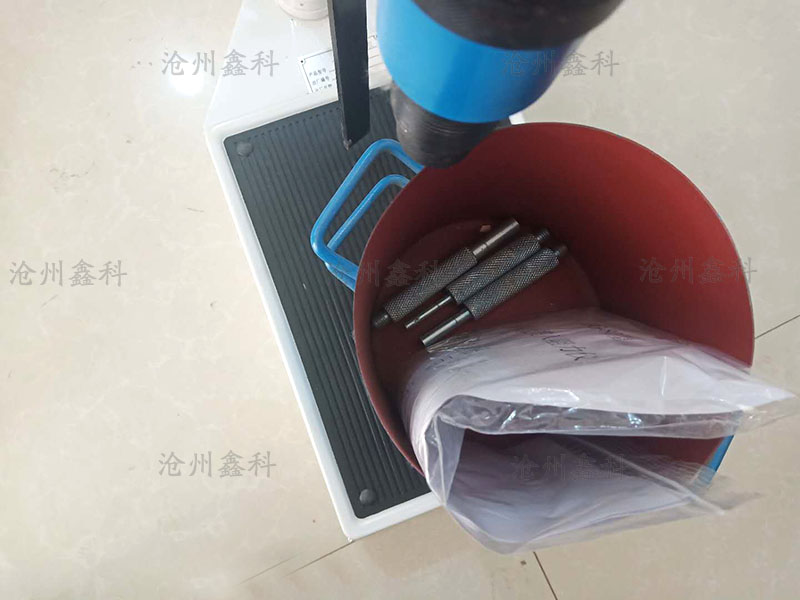

7、贯入针截面积：100mm2；50mm2；20mm2

8、贯入点（自选）：＞13points

9、测力方式：电子数显

10、Z小分度值：1N

11、示值误差：±10N

12、净重：50KG

三、操作说明：

1、将仪器安放在水平的平台上。

2、接上电源，按数显器面板上的“电源”键，数显窗即显示数码。请通电10分钟后，使数显值自动趋于“0”。

3、选装上合适的贯入针。350N对应初凝贯入阻力（即2~3.5Mpa,此时用100 mm2贯入针）；1000N对应中间贯入阻力（即3.5~20Mpa,此时用50 mm2贯入针）；560N对应终凝贯入阻力（即20~28Mpa,此时用20mm2贯入针）。

4、料模中装满待测试的砼试料，抹平后放于仪器底板上。

5、调整贯入深度。

混凝土贯入阻力仪一种方法是：先量出贯入针下端面与试料上平面的距离X（注意：X不得大于5mm，否则需适当下调贯入针），再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm，然后再拧紧螺盖，以锁住25+X长度。

另一种方法是：压下手柄使贯入针下端面与试料上平面保持平齐，然后调整仪器上部的定长螺母，使之下平面与“盖”的上平面距离调到25mm并锁住这一长度，再松开手柄。

以上两种方法的实际贯入深度均为25mm。

6、测试。首先按数显面板上的清零键清除传感器的初值，即清零。再按测试键进入工作测试状态，同时数显板上第一个灯（测试灯）亮,握住手柄向下转动，使贯入针接触试料至贯入到最深位置（25mm）的过程控制在10秒钟左右。此时数显出现峰值, 同时数显板上第二个灯（峰值灯）亮,读出数显器的显示值，做好纪录，一次测试完成。

初凝时，使用1 cm2贯入针，计算公式为：P=N÷100（MPa）；

终凝时，使用0.2 cm2贯入针，计算公式为：P=5 N÷100（MPa）。
