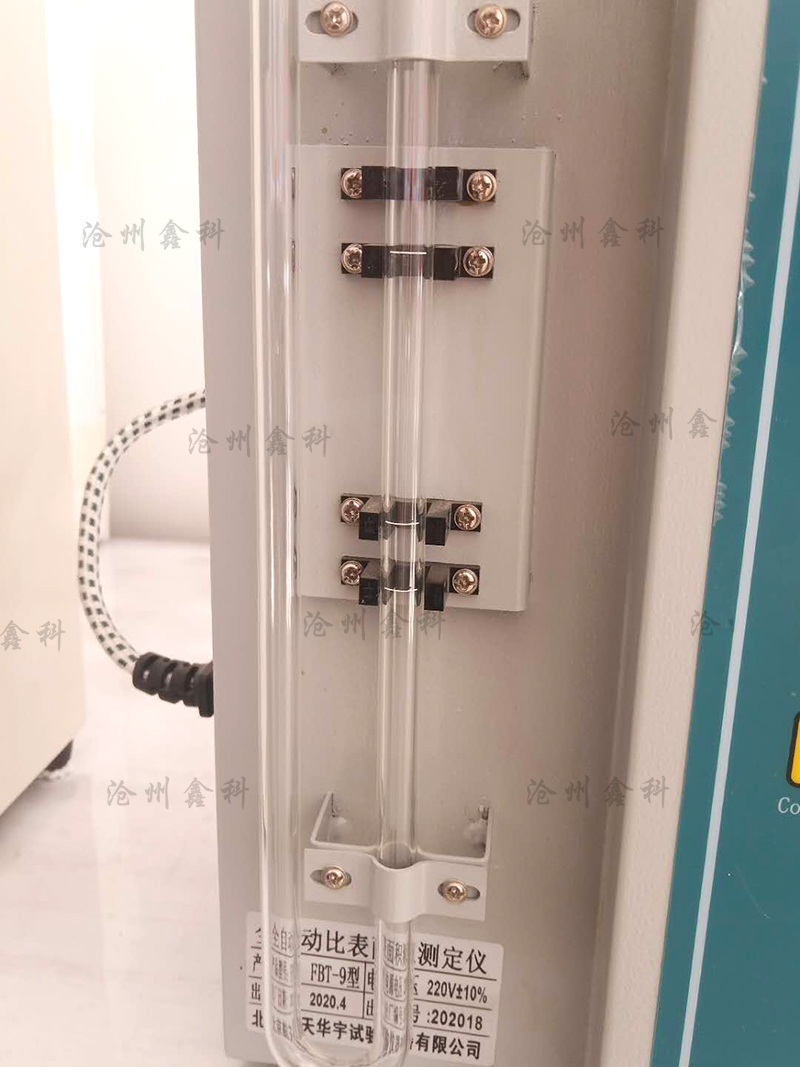

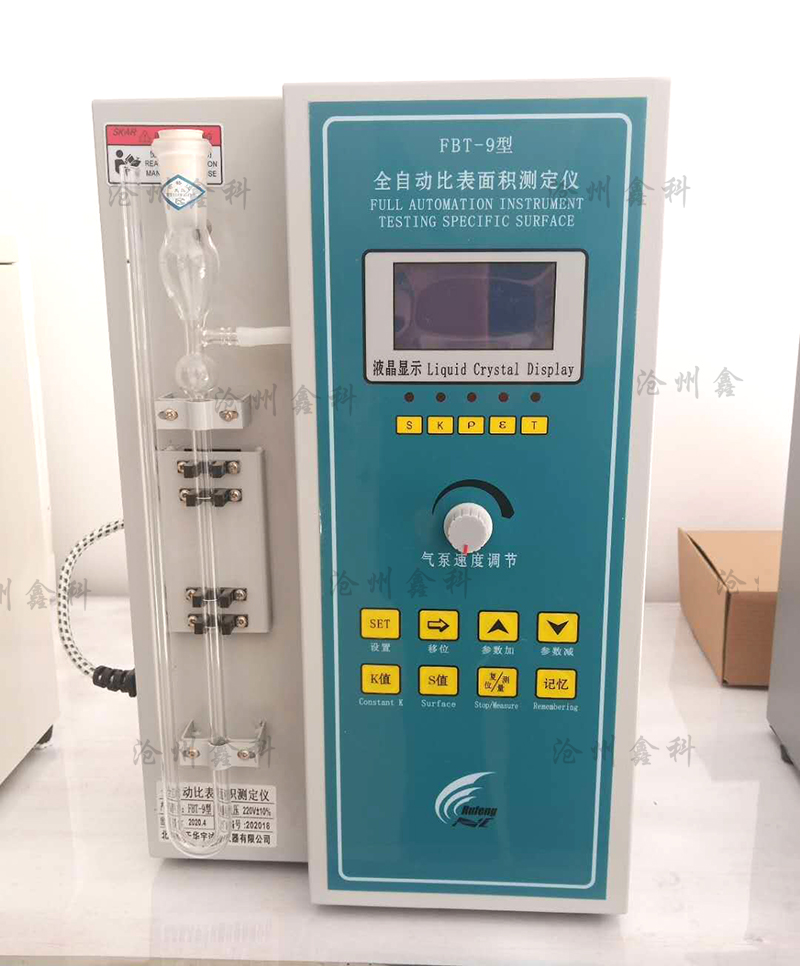

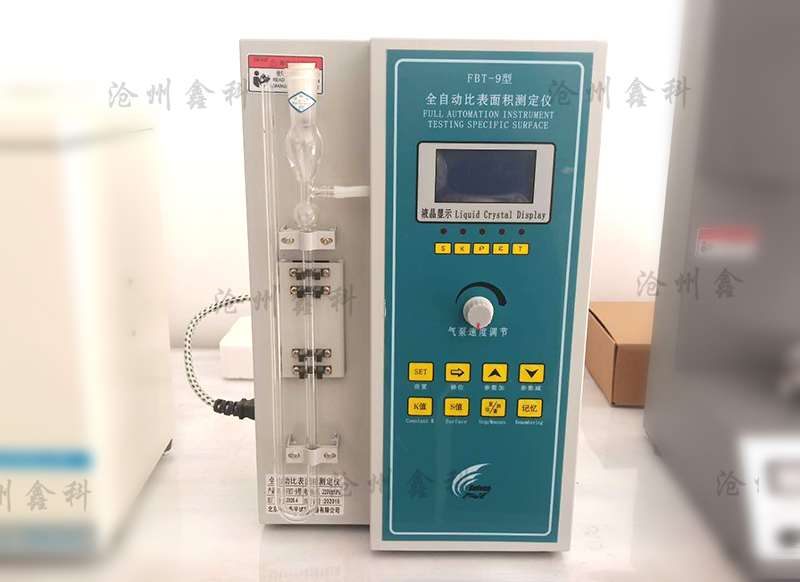

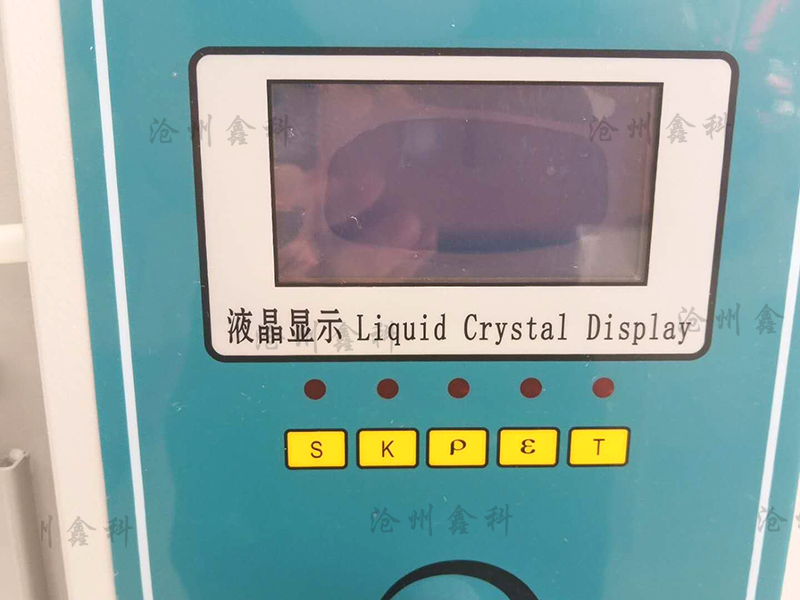

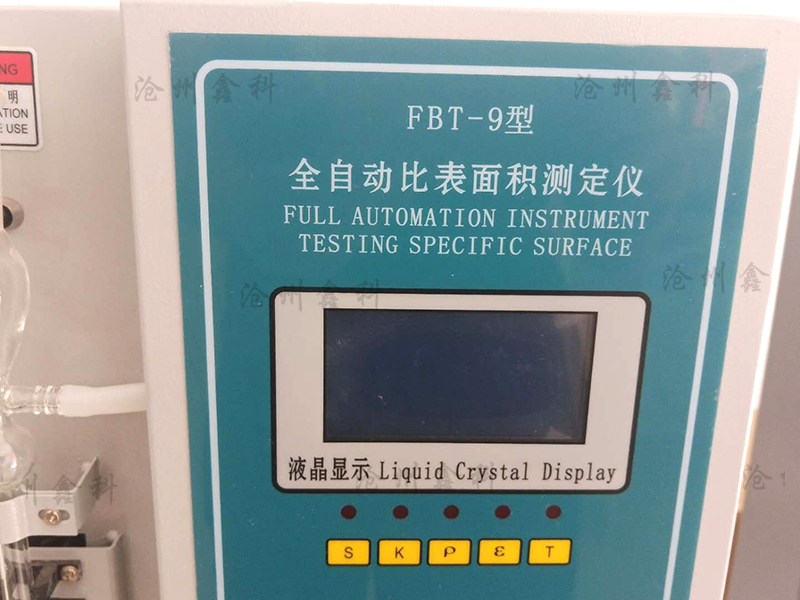

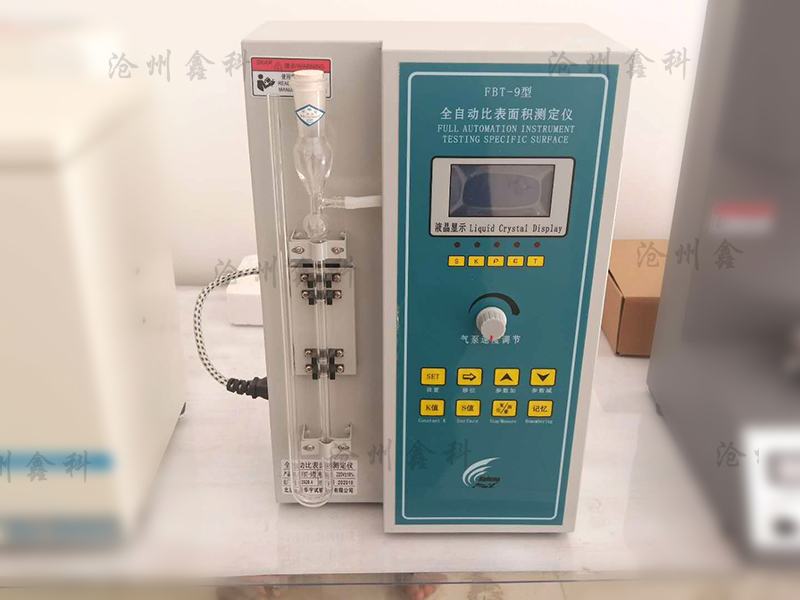

FBT-9型数显勃氏透气比表面积仪采用高可靠单片机和集成电路，软、硬件采用多种抗干扰技术，采用EEPROM存储现场的工作数据，具有停、掉电数据不丢失，自动计时，自动测温，自动检测水位，自动检测仪器工作状态，自动计算并显示结果，全自动测量，无人为误差，简单准确讯速方便。主要根据标准GB8074-2008《水泥比表面积测定方法》的有关规定,并参照美国ASTMC204-75透气法改进制成。基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受的阻力不同而进行测定的。它主要用于测定水泥的比表面积，也可用作测定陶瓷、磨料、金属、煤炭、食品、火药等粉状物料的比表面积。

FBT-9型数显勃氏透气比表面积仪【技术指标】:
1．采用高可靠单片机和集成电路，自动适应不同温度，自动检测仪器工作状态，保证测量结果准确可靠。
2．自动检测水位，自动计时，自动测温，自动计算并显示结果。
3．除人工装料外，整个试验过程自动完成，避免人为误差。

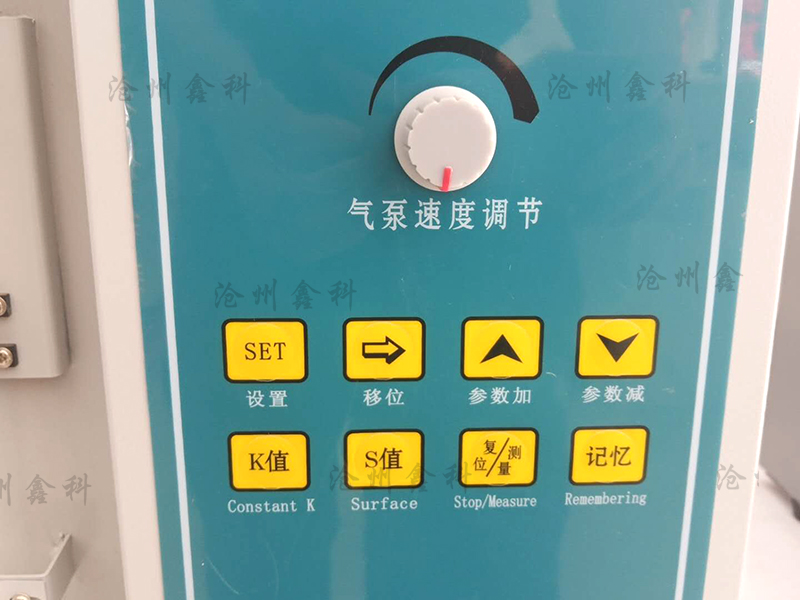

4．按一次测量键，出一测量结果，操作十分简单。
5．应用范围：适用GB8074-2008所规定的范围。
6．测量精度：相对误差，﹤1％
7．温度：8-34℃
8．电压～220V±10％；
9．透气圆筒内腔直径 φ12.7mm；
10．透气圆筒内腔试料高度 15mm；
11．穿孔板孔数 35(hole)；
12．穿孔板孔径 φ1.0mm ；
13．穿孔板厚度 1mm；
14．包装尺寸 47×26×63cm；
15．毛重/净重 5kg

FBT-9型数显勃氏透气比表面积仪【使用方法及操作步骤】使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：
（1）仪器的校正
1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。标准样品在使用前应保持与室温相同。
2、试料层体积的测定
测定试料层的体积用下述水银排代法
A、将二片滤纸沿筒壁放入透气圆筒内，用推杆（附件一）的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。
B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。（称重jing确到0.5g）
C、试料层占有的体积用下式计算：（jing确到0.005cm3）
      V=（P1-P2）/ρ水银
式中：V——试料层体积（cm2）；
      P1——圆筒内未装料时，充满圆筒的水银质量（g）；
      P2——圆筒内装料后，充满圆筒的水银质量（g）；
      ρ水银——试验温度下水银的密度（g/cm3）（见表一）
试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。每隔一季度至半年应重新校正试料层体积。
注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。
（2）漏气检查

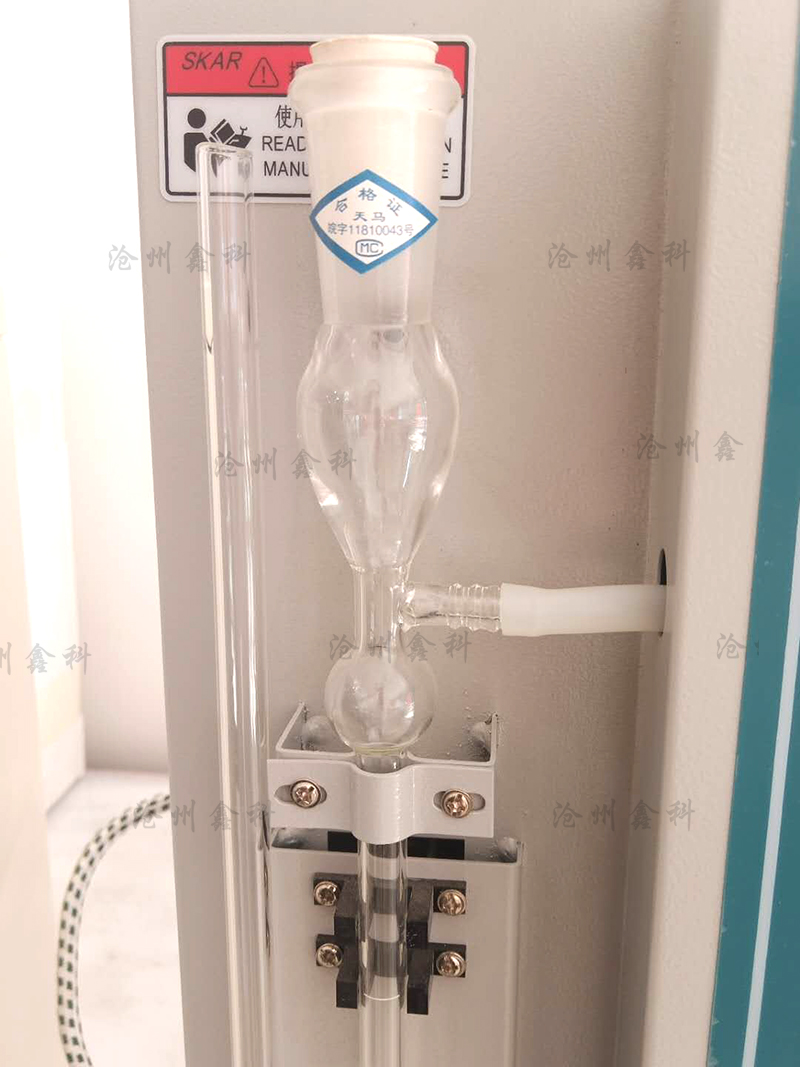

将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。
（3）试样准备
1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。
2、水泥试样应先通过0.9mm的方孔筛，再在110℃±5℃下烘干、冷却至室温。
3、确定试样量：校正试验用标准试样重量和测定水泥的重量，应达到制备的试料层中空隙率为0.500±0.005，计算式为：
      W=ρv（1-ε）
式中：W—需要的试样量；
      ρ—试样密度（g/cm3）；
      V—按上述测定的试料层体积（cm3）；
ε—试料层空隙率（注2）。
表一在不同温度下水银密度、空气粘度η
注2：空隙率是指试料层中孔隙的容积与试料层总的容积之比，一般水泥采用0.5000±0.005，如有的粉料按上式算出的试样量在圆筒的有效体积中容纳不下，或经捣实后，未能充满圆筒的有效体积，则允许适当地改变空隙率。
(4)试料层制备
