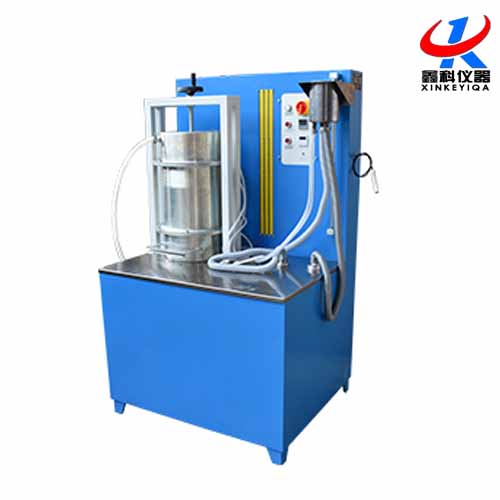

DLY-1粗粒土垂直渗透变形仪符合DL/T5356-2006水电水利工程粗粒土试验规程,试验方法采用渗透水流从下向上,主要用于测定粗颗粒土在渗流水通过时,试样的垂直渗透系数和细颗粒随渗流逐渐流失的临界坡降(管涌)及土体整体浮动时的破坏坡降(流土)。
一、产品介绍
DLY-1粗粒土垂直渗透变形仪符合DL/T5356-2006水电水利工程粗粒土试验规程,试验方法采用渗透水流从下向上,主要用于测定粗颗粒土在渗流水通过时,试样的垂直渗透系数和细颗粒随渗流逐渐流失的临界坡降(管涌)及土体整体浮动时的破坏坡降(流土)。
二、执行标准
DLT5356-2006《水电水利工程粗粒土试验规程》
三、工作原理
设备试样容器为金属圆筒型式。圆筒上、下两面装有金属多孔透水板,试样底部进水,其侧面有水头压力测量开关和排气三通与水位测量排连接。试样中部侧面不同高度有两个水位测量开关与相应的水位测量排管连接,试样的顶部设有溢水口用于测量渗透流量,溢水压力由顶部的测量排管测量。
技术参数
1、试筒规格:ф300㎜
2、试筒高度:340㎜
3、供水箱规格:ф510㎜、高度500㎜
4、量筒:1000ML
5、量筒:100ML
六、操作流程
打开电源
漏水情况检查
查看各接口是否连接,上升可调水桶至最高位,按下进水键通水,待四个水位指示平稳后,检查仪器的各部件是否有堵塞和漏水等。检查完毕若无漏水处,降低可调水桶至底位,使仪器中水位与下透水板的下沿齐平。
填入试样
1、取去顶盖,在下透水板上铺设滤网,沿筒身壁和滤网之间的接触缝隙涂一圈止水材料。
2、开启全部测压孔,使之处于排气状态。
3、试样分3~5层装填,每层的级配应相同。装填分层厚度:砂类土可为2㎝~3㎝;砾类土可为试样大粒径的1.5~2倍。必要时可酌加相当于试样质量1%~2%的水,拌和均匀后在进行装填。
4、将每份称好的试样均匀分层装入试样筒,用击实锤击实并达到要求的高度,对于风化石渣或者击碎的土料可采用振动加密法。
