CA-3型直读式混凝土含气量测定仪

一、用途
    测定新拌混凝土含气量，用以检验引气剂掺入量和控制混凝土质量。适用于普通混凝土，流动混凝土，干硬性混凝土和碾压混凝土，不适用与轻骨科混凝土。
二、主要规格
1、混凝土骨科粒径不得大于40mm。
2、含量测定值10%。
3、混凝土量钵尺寸，容积7L，净重约为13.6kg，内径与高度比为1∶1。
4、显示仪表，压力值量程0.25Mpa、分度值0.003Mpa、含气量值量程10%*小读数0.1%。
本技术规格全部符合ANSI/ASTMC231-78国际标准。
三、CA-3型直读式混凝土含气量测定仪原理与结构
    本仪器以气体波仪尔定律为基础，有一定初始压力和体积的空气，引入装有新拌混凝土的量钵中，当压力的改变来确定新拌混凝土的含气量。

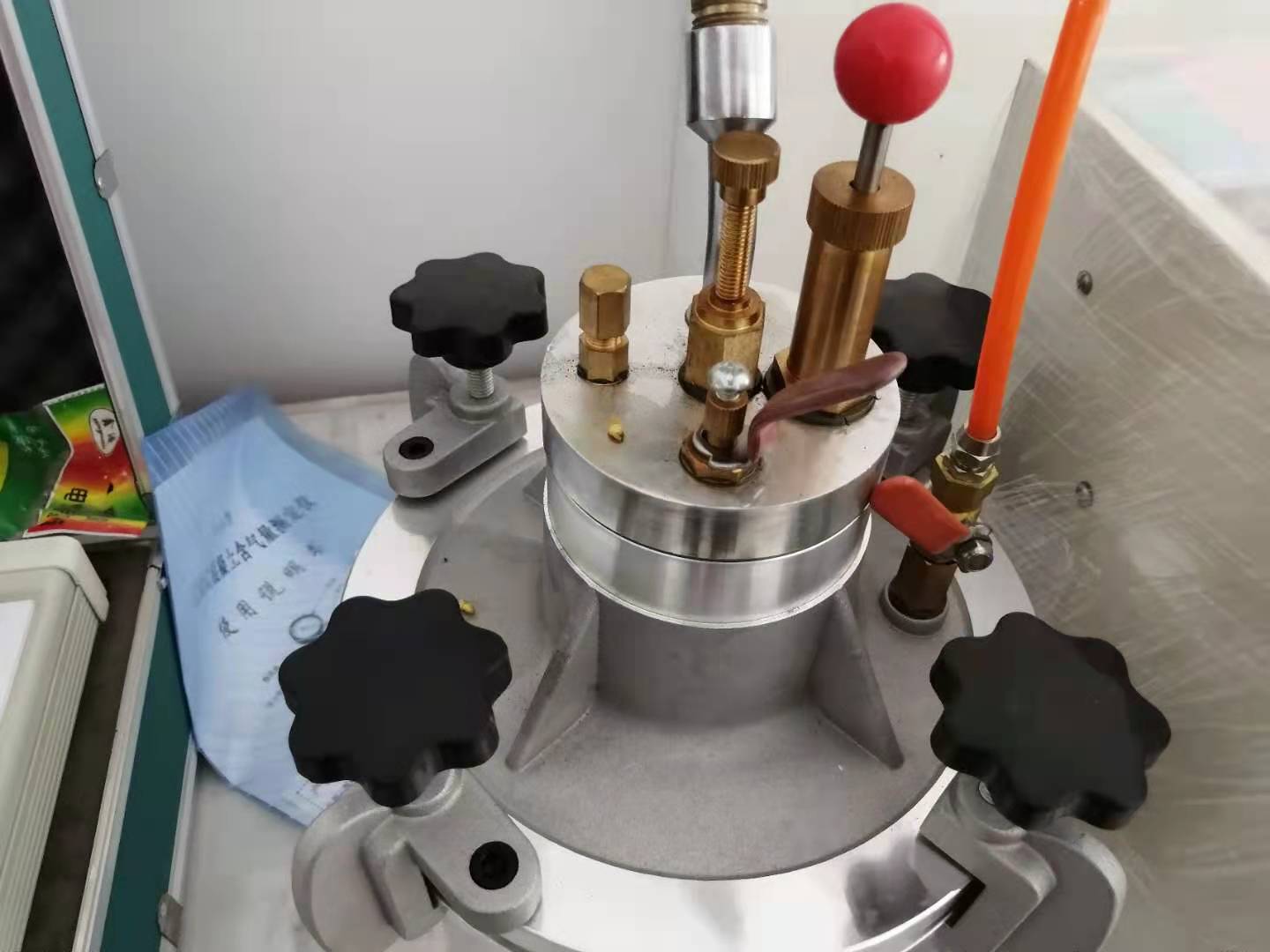

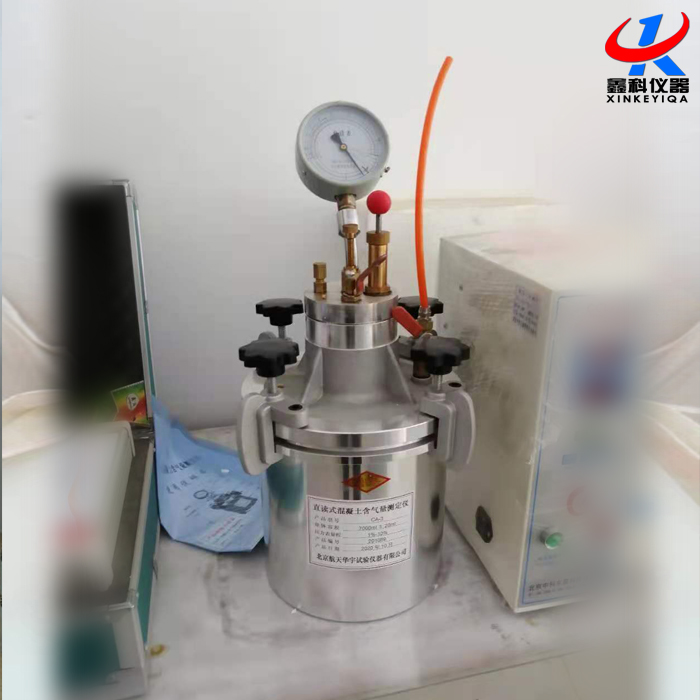

    混凝土含气量测定仪由量钵和上盖两部分组成。空气室置于上盖顶部内部是空的。充填混凝土表面的水，由进水阀注入，并由排气阀将量钵内的空气排出。测试前所有阀门均处于关闭状态。空气室的初始压力，由打气筒经进气阀引入。微开操作阀，空气室的压力空气进入混凝土量钵中，当压力平衡时，压力一含气量度盘上指示出被测定新拌混凝土的含气量。
压力－含气量表有压力度盘（红刻线、黑体字），压力度盘用以控制初始压力（“ ”Mpa）含气量度盘用以显示被测新拌混凝土的含气量。
    所有阀门与容器连接均用密封圈密封，以保证不漏气。量钵和上盖均采用铝合金材料制作，仪器重量轻、钢度大。在广泛吸收用户对CA－2型混凝土含气量测定仪使用十余年意见的基础上，进行更新换代、使仪器操作简便，灵活。

附件一：含气量测定仪一台、说明书、合格证各一份、100ml量筒一只、30cm刮尺一把、吸水球一个、捣棒一根。

四、仪器校正注意：(标定时以混凝土含气量测定仪的实验法为准)仪器校正时，操作者的目视高度必需与仪器表盘垂直，距表盘40cm左右。任何粗心地操作，都将影响校正结果的准确性。
（一）容器校正
1、量钵容积校正
测定充满量钵的水重W称量粗度为水重的0.1%。用电子称称出量钵的重量。将水注满量钵，用钢尺沿量钵顶平推，赶走气泡。使钵内盛满水而无气泡。擦干量钵处部水份并带水称重，两次重量相减所得的水重，除以该温度下水的比重，即为量钵容积。
2、校正容器的校正
将校正容器置于水平台面上，向内注水，当水面达到堰口下垂直缝隙底面时为止（观测时要考虑水的表面张力使水面下凹的影响）。精确的测定校正容器的水重U，称量精度为水重的0.1%。
仪器校正常数R　R＝U/W
仪器名义校正常数采用混凝土常用含气量4%，仪器使用中应定期校正，校正常数应采用实测值。
（二）含气量零点（0%）校正
1、量钵充满水，将取水短管旋入上盖底面进水阀的螺孔内，然后，将上盖置于量钵上装成一体，量钵和上盖是靠外园面应齐平。转动固定夹板就位，用左手将板托起，使其与量钵底面接触，再旋紧紧固螺栓（操作时应逐个螺栓轮换逐次旋紧，*后4个螺旋全部旋紧）。
2、关闭空气室和量钵相通的操作阀并打开时水阀和排气阀。向进水阀（装有取水短管的阀）注水，直到量钵中所有空气从排气阀赶出为止（操作时，可轻摇量钵使排气阀向上倾斜，以使量钵向空气排出，直至排气阀出水，关闭进水阀和排气阀）。
3、用打气筒向空气室充气，直到指针升到初压点（“ ”Mpa）为止。
4、微松操作阀，指针徐徐逆时针方向转动，当指针停止后，静观5秒钟，再读含气量度盘的读数，此时指针应指在0%刻线上。
5、零点校正中2、3、4项操作至少要进行两次，次属预压试验，测定结果不宜采用，如果指针偏过0%含气量刻线，则说明量钵内的空气没有全部排除，应重复进行2、3、4项操作。
（三）含气量逐点（全标尺）校正
      新仪器出厂，定期检修，应将含气量逐点（全标尺）校正。
1、首先进行零点校正，结束后，关闭操作阀。用吸液胶皮球将进水阀和排气阀上部管内的水吸净。将带有螺纹接头的排水管旋入进水阀（装有取水短管的阀）螺孔内。
2、将排水管插入100ml量筒内，微开进水阀，抽取量钵容积1%的水量（校正基准水量B、B＝70ml）。含气量度盘校正点为1%时，还需要打开操作阀补充部分压力。当量筒的水量抽够规定水量B后，关闭进水阀和操作阀，然后，在微开进水阀，将量钵内剩余的压力水排入量杯（500ml容器）内。打开排气阀，取下排水管，将量杯（500ml容器）内的水由进水阀注入量钵内（含气量校正点为1%时，可将量钵倾斜，使排气阀抬起以利排气）。将量筒（100ml）放在台面上，用吸液管将多出现规定水量B的水吸出，再经进水阀注入量钵内。关闭上盖的所有阀门。
3、用打气筒向空气室充气，直到压力达到“ ”Mpa初始压力线为止（具体操作见零点校正中3项）。
4、微松操作阀，使指针徐徐转动（逆时针方向）当指针停止后，在静观5秒钟，读取含气量度盘上测值A1并记录，关闭操作阀。
5、将排水管旋入进水阀，并插入100ml量筒内，微开进水阀，抽取量钵容积1%的水量，具体操作见2项。
如此重复进行2、3、4项操作9次，即可逐点校正2%、3%……10%全标尺。
6、逐点校正结束后，关闭操作阀，微松进气阀排除空气室内的压力空气，要注意指针慢慢回到压力零点，不可猛松，使指针撞击零点定位柱。打开排气阀和进水阀。松开紧固螺栓，取下上盖。将旋入进水阀的取水短管和排水管取下（此两件只用于仪器校正）妥善保管。
7、含气基准值与测值的误差按下式计算：
S＝（A0－A1）/A0
式中：S－－测试误差（%）
　　　A0－－含气量基准值（%）
　　　A0＝（MBi）/W
　　　i＝1、2……8（校正含气量点数）
　　　A1－－含气量测值（%）

（四）仪器使用中含气量（双点）校正
仪器在使用中应定期进行此项校正。
1、按（二）含气量零点（%）校正的操作进行零点校正。
2、零点校正后按（三）含气量逐点（全标尺）校正中1项进行。
3、将排水管插入量杯（500ml容器）中，微开进水阀和操作阀，抽取量钵内4B（约280ml）的水量（操作时，抽到相当水量后，关闭操作阀，使量钵中的压力水全部排出）打开排气阀，取下水管。将量杯中的水注入校正容器内，水面达到三角堰口下垂直隙缝底面时为止（此时校正容器内的水量为U）。再将量杯中剩余的水，由进水阀注入量钵。关闭上盖上的所有阀门。
4、按（三）含气量逐点（全标尺）校正中3、4项操作进行，读取含气量值A1。
5、本仪器出厂含气量校正常数为R＝U/W，因此，测定的含气量A1值与校正常数R的误差不得超于±0.3%。
如果两次或更多次校正，误差S=±0.3%，则仪器不能继续使用，应查明原因进行调整成检修。规范要求误差为±0.5%！
6、检测完毕，按（三）含气量逐点（全标尺）校正中6项操作进行。
五、试验规程
（一）试验步骤
1、将量钵内壁用湿布擦净，拌好的混凝土拌合物均匀适量地装入量钵内（混凝土骨料粒径大于40mm时，用湿筛法筛除），用振动台振实。振动台的步率、振幅和振动时间按各部颁布的试验规程中的规定进行，如混凝土采用人工捣实，可将拌合物分两层装料每层插捣25次。
2、刮去表面多余的混凝土拌合物，用抹刀抹平，并使表面光滑无气泡。
3、擦净量钵法兰顶面，将上盖盖上，上盖与量钵是靠法兰外园面定位，因此，两面要平齐。转动固定夹板就位，用左手将夹板托起，使其与量钵法兰底面接触，再旋紧紧固螺栓（操作时，应逐个螺栓轮换逐次旋紧，*后4个螺栓全部旋紧）。
4、关闭操作阀，并打开进水阀和排气阀。向进水阀注水，直到量p钵所有空气从排气阀赶出（可将量钵倾斜，使排气阀抬起，以利排气），直到排气阀出水为止。关闭进水阀和排气阀。
5、用打气筒向空气室充气。使指针稍大于初始压力线“ ”Mpa，然后再微松开进气阀排气调好指针恰好指在“ ”Mpa刻线上。
6、微松操作阀，指针徐徐逆时针方向转动，当指针停止后，静观5秒钟，读取含气量度盘（黑体字）的测值A1。
7、测试完毕，关闭操作阀，微松进气阀排除空气室内的压力空气，要注意指针慢慢回到压力零点，不可猛松，使指针撞击零点定位柱。松开排气阀排除量钵内气体（操作时，用湿布盖住阀口，以免受排气带出的水泥浆污染）。松开紧固螺栓，清除量钵内混凝土并将所有沾有水泥浆的零部件清洗干净。
（二）测定骨料校正因素
骨料校正因素随骨料种类和品质而异。当需要校正时，按下述方法进行。
1、按下式计算出装入量钵中砂，石质量。
gs＝（V0/V）GS
ga＝（V0/V）Ga
式中：gs和ga－－分别表示装入量钵中的砂、石质量（kg）
　　　GS和Ga－－分别表示一次拌制的拌和物中砂、石质量（kg）
　　　V0－－量钵容积（L）
　　　V－－ 一次拌制的拌合物体积（L）
上式算出的砂、石用量是以饱和面干状态为准，实际用量还需根据砂、石料的含水情况进行修正。按修正后的用量称取砂、石料。
2、量钵中先盛1/3高度的水，将称取的砂、石料混合，并逐渐加入量钵中，边加料边搅拌以排气。每当骨料层厚2.5cm时，用捣棒轻捣10次。必要时，可追加水，使骨料全部沉在水中，骨料全部加入后，再加水至满。
3、按（一）使用步骤中3、4、5、6项操作进行。由此测得的含气量即为骨料校正因素G。
（三）试验结果处理
混凝土拌合物含气量按下式计算：
　　　A＝A1－G
式中：A－－混凝土拌合物含气量（%）
　　　A1－－仪器测定的含气量（%）
　　　G－－骨料校正因素（%）
对紧固、致密的骨料，G＝0，骨料校正因素可略而不计。
六、注意事项
1、操作仪器前，应先阅读使用说明书，严格按说明书的操作程序进行，不得错序，特此说明要排除量钵内的压力空气，不得用进气阀排气，因为会将量钵顶面的水泥浆带入空气室沉积，而影响以后的测试结果，进气阀用以排除空气室内的压力空气，但事先必须将操作阀关闭。
2、骨料粒径不得大于40mm，超出者需筛除。
3、目前，我国各部所颁布的混凝土试验规程，对混凝土捣实方法的规定是并列人工捣实和振动捣实两种方法。同一种混凝土拌合物，用人工插捣法捣实混凝土所测的含气量，较振动捣实的高。
4、测试完毕，应将所有沾有水泥浆的零部件清洗干净。进气阀的气芯易老化，使用时应注意更换。
