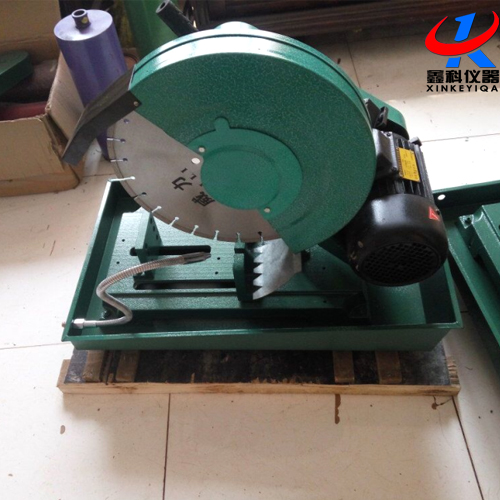

LC-420混凝土切割机
LC-420混凝土切割机 添加时间:2022-1-10 10:24:35

LC-420混凝土切割机它具有操作简单、维修方便、试件夹持紧固不损伤,金刚石锯片钢度好,使用寿命长,以及便于携带等优点,因此广泛应用于建筑工程质量检验,公路工程质量检测取芯法出芯样的锯切工作,也可应于建筑施工中异性砖的锯切工作。



产品详情

LC-420混凝土切割机它具有操作简单、维修方便、试件夹持紧固不损伤,金刚石锯片钢度好,使用寿命长,以及便于携带等优点,因此广泛应用于建筑工程质量检验,公路工程质量检测取芯法出芯样的锯切工作,也可应于建筑施工中异性砖的锯切工作。


■LC-420混凝土切割机技术参数
1
、锯切试件直径:50,75,100,150mm;
2、锯切试件长度:47.5-205mm;
3、主轴转数:2300r/min;
4、电机功率:2.2KW;
5、锯片直径:400mm;
6、外形尺寸:900*460*830mm;
7、整机重量:150kg


■LC-420混凝土切割机使用方法
1
、根据芯样直径选择相应的夹具,牢固地卡在小圆立柱上。
2、松开主体禁固螺栓,转动丝杠升降手柄,选择要求的尺寸,锁紧度盘。
3、开启进水咀阀门通水,放好防溅水罩并闭合电源开关,使磨头旋转。
4、手扶主体慢慢接近芯样,开始削磨,往复数次。
5、松开小圆立柱,夹具的元宝螺钉,反向安装片牢,重复2、3、4步骤,直至芯样端面符合要求为止。


■LC-420混凝土切割机构造及原理
1
、切片机的构造:主要由回弹单相串机电动、减速箱、磨头主体、立柱、丝杠、升降手柄及度盘以及底盘,夹具,地脚螺钉等三大部分组成,该机混凝土芯样装夹方便,精度高,磨削质量好,操作简单,安全可靠。
2、工作原理:本机是依靠装有金刚石刃具的平面磨头,在告诉转速的情况下实现混凝土芯样的端面磨削目的,该机采用圆立柱导轨和丝杠升降手动给进方式,保证了磨头工作平稳,可靠。


■LC-420混凝土切割机操作规程
1
、接通电源及水源。
2、根据芯样直径选择相应的夹具,将芯样夹紧并转到底盘中心位置后将夹具索紧。
3、松开上、下索紧手轮,转动升降手轮,当磨轮端面距芯样端面1mm时停止。然后索紧上索紧手柄,开启进水嘴阀门通水,并闭合电源开关,使磨轮转动,然后逆时针转动手轮,并同时顺时针转动微动手轮使磨头下降。当磨轮端面接触试样端面时摆动磨头进行磨削,直至磨平试样端面。
4、磨削完毕,关闭电源及水嘴阀并逆时针转动微动手轮,使其处于上极限位置。
5、松开夹具索紧手柄,将夹具同试样一同取下并反向安装,重复2、3、4步动作磨削另一端面。直至芯样端面符合要求为止。
6、切片机用后关闭电源,擦试干净机器。
