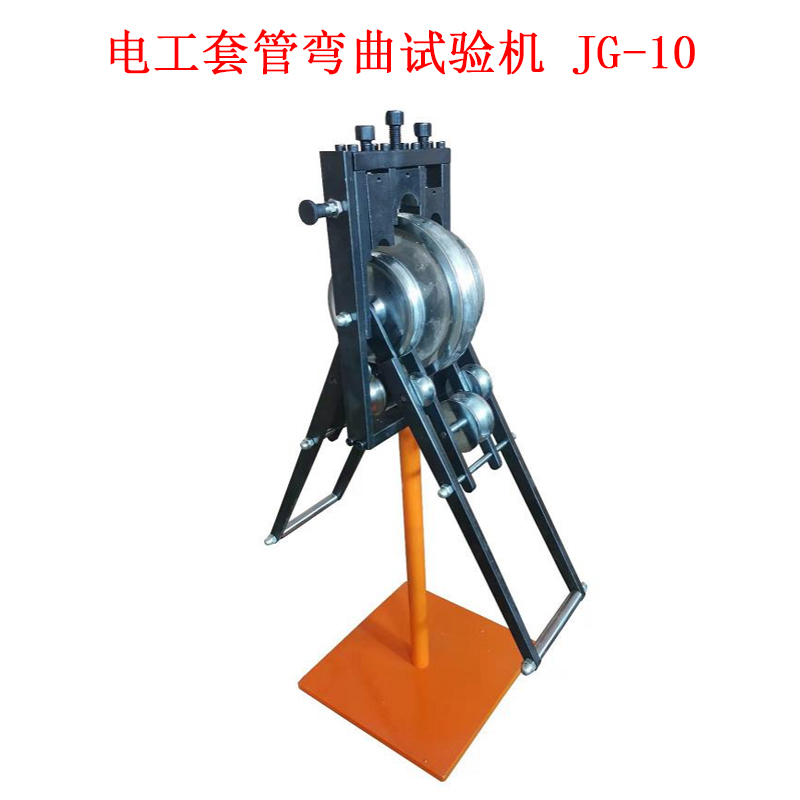

电工套管弯曲试验机 JG-10

一、概述

我厂生产的电工套管弯曲试验机符合 GB/T14823.2《电气安装用导管 特

殊要求一刚性绝缘材料平导管》、JG/T3050《建筑用绝缘 电工套管及配件》

及 ZBG33008《聚氯乙稀塑料波纹电线管》等中对设备要求。

二、主要技术参数

1、试样导管直径: 16 20 25mm

2、成形模槽底半径: 48 60 75mm

3、弯曲型辊中心轨迹半径: 84 105 131.25mm

4、成形模及弯曲型辊槽半径：8.1 10.1 12.6mm

5、弯曲型辊槽底直径： 24 30 37.5mm

6、试样弯曲总角度： 180°

7、外形尺寸：长×宽×高 350×320×900mm 8、重 量 ： 37kg

三、设备结构

本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成

四、操作与使用

1、将弯曲辅助件插入每个试样中，弯曲辅助件可以是由无毛刺直径为 1-2mm

的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管Z小内径小

0.7-1mm）。或采用生产厂所推荐的弯曲辅助件。

2、将试验机两边的手柄抬起，根据不同直径的试样，选择相应的成形模（轮），

将试样插入成形模和弯曲型辊（轮）之间，转动夹紧手柄，用夹紧装置轻

轻夹在成形模的槽中。

3、将试样两边的手柄缓缓压下，使试样弯曲的总角度约为 180°，以至在放

开型辊时，试样所弯曲到 90°角，在 90°角这一位置上，应在不损坏试

样及弯曲辅助件的情况下。试验后，观察试样有无裂痕。
