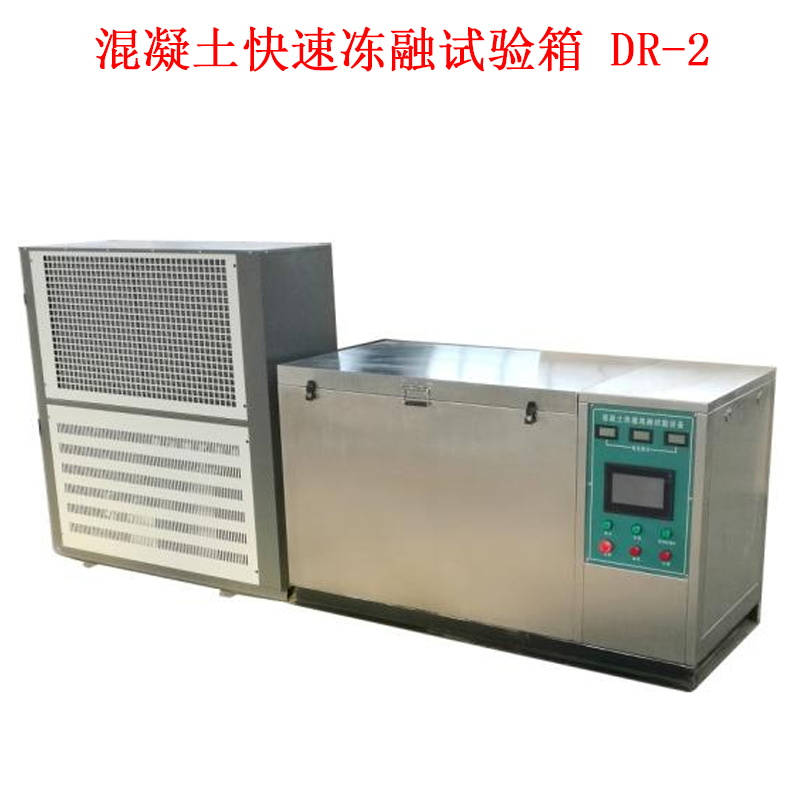

混凝土快速冻融试验箱 DR-2

本试验装置是按照电力行业标准 DL/T5150-2001 <<水工混凝土试验规

程>> 中的“混凝土抗冻性试验”的要求，GBJ85-2009《普通混凝土长期性能和耐

久性能试验方法》中的“快冻法”及美国 ASTM/C666《混凝土快速冻融能力的标

准试验方法》设计、制造的。同时本试验装置也适用于 JTJ53-94 标准的要求。

本试验装置采用水冻水融法，把符合外观要求的 100×100×400 的混凝土试件和

测温试件放进试件桶中，用 17~23℃的水浸泡 4 天，然后把试件桶放入冻融试验

槽中，用循环的载冷剂对试件反复进行降温和升温，周期性地把试件内外的水进

行冻结和融化。混凝土试件每做 25 次冻融循环试验，都要测量 1 次重量和相对

动弹性模量。当相对动弹性模量下降至初始值的 60%或质量损失率达 5%时，即

认为试件已达破坏并以相应的冻融循环次数作为该混凝土的抗冻等级。

二、技术参数：

冷凝器冷却方式 风冷

试件数量： 16 件 28 件

试件尺寸 100*100*400，测温件尺寸相同中心试件留有测温孔

冻融循环周期 2.5~4 小时，融化时间不小于 1/4 冻融周期

冻融终了：时间/试件中心温度 1.5~2.5 小时/－17±2℃（可调节）

融化终了：时间/试件中心温度 1.0~1.5 小时/8±2℃

试件中心与表面温差 小于 28℃

循环次数 标准为 300 次，计数器可达 6 位数

试件桶尺寸 120*120*500

冻融室尺寸 600*600*600

冻融循环介质及充注量 －45℃防冻液，120-200 kg

制冷功率 进口 全封闭 压缩机 5.6-9KW

加热功率 6-9kw

Z大运行功率6.7-9kw

供电 3N380V 50HZ

外形尺寸 120*800*150 130*90*100
