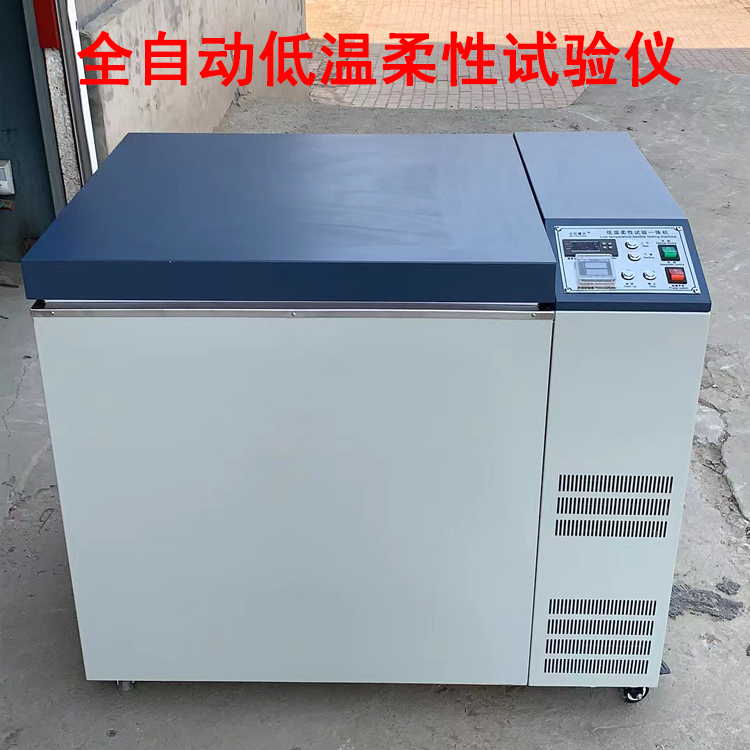

全自动低温柔性试验仪

电源:220V

输入功率：750W

试件数量：10件

试件尺寸：150*25mm

弯曲轴尺寸：φ20 φ30 φ50

测试速率：360±40mm/min

Z低温度：-40℃

时间设置：0-9999分（可调）

温度精度：±0.5℃

使用环境温度：0-26℃

重量：110kg

外形尺寸：93cm*62cm*82cm

内部尺寸：50cm*40cm*36cm

全自动低温柔性试验仪

一 概述
       低温柔性试验仪是为了防水卷材低温柔度检测开发的，自带制冷，降温速度快，结构简单，操作方便，内胆及柔度仪采用304不锈钢，抗腐蚀，不生锈，符合国标GB／T328.14-2007"建筑防水卷材试验方法中第14部分·沥青防水卷材低温柔性》此标准中明确规定低温柔度测试，必须采用机械自动测试，避免人为因素产生影响，低温柔性试验仪是质量检测机构·防水卷材生产企业检测产品质量设备。

  二 技术参数

 电源：220V  输入功率：90W

 测试速率：360±40mm／min
 试件数量：10件

 温度设定范围：30~-40℃

 温度精度：±0.5℃
 试件尺寸：150 X 25 m m

 时间设置：0-9999分(可调)
 弯曲轴尺寸：Φ20 Φ30 Φ50

 外形尺寸：41cmX35cmX36cm

三，触摸屏使用说明：

1，插好各连接线，接通220伏电源，打开电源开关。

2，设定温度，轻触设定温度的温度窗口，弹出数字键盘，输入需要的温度，轻触“输入”退出。

3，设定时间，轻触设定时间的时间窗口，弹出数字键盘，输入需要的时间（分钟），轻触退出。

4，上升按钮：轻触此按钮，，试验仪开始向上运行，试验开始，自动停止后，取下试件检查有无裂纹，无裂纹即合格。

5，停止按钮，试验仪在运行时（上升或下降），轻触此按钮试验仪即停止，正在计时时，轻触停止按钮，计时器即清零。

6，下降按钮，试验完成，轻触此按钮，试验仪回到原位，为重新试验做准备。

7，自动按钮，放好试件后，轻触此按钮开始计时，到预设时间，试验仪工作，完成试验，工作中随时可以轻触停止按钮结束试验。

8，物理按键，对应触摸屏按键，上升→上升，停止→停止，下降→下降，启动→自动。

9，控制器后面：

①电源：接通220伏，接地

②保险丝：4A

③连接线2：连接试验仪，属于传感器线

④连接线1：连接试验仪，属于控制线

⑤电源开关：总开关

⑥制冷输出：制冷设备插口，配合设定温度使用，可以控制制冷箱的温度，必须将试验仪放入制冷箱内，输出Z大功率2KW

触摸屏内部数据设置：轻按屏幕左下角长条框，进入设置，

1，温度上回差，设定温度加此温度停止制冷。

2，温度下回差，设定温度减此温度停止制冷。

3，温差调整，显示温度值和标准温度有误差时，调整此数值。

4，延时时间，防压缩机频繁启动的Z小时间，单位是“秒”，Z小不要小于180秒。

5，设置时间，调整系统时间误差。

6，设置屏保时间，显示屏亮屏时间。

7，退出，退出此界面

试验仪使用说明

1，冷却槽内加上冷冻液《用丙烯二醇／水溶液(体积比l：1)低于－45℃或低于－40℃的乙醇／水混合物(体积比2：1)冷冻至所需温度，然后将柔度仪两个圆轴的距离按试件调整，即弯曲轴直径+2 m m+两倍试件的厚度，将试件放在弯曲轴和托架上在放入已冷却的低温水槽内，并且试件上端在冷冻液面下10mm（约11升）。必须有可靠接地！

到了设定温度，稳定半小时，放入试件，每次Z多可以放10块，等到了时间按上升键，试验仪工作，上升停止后，取下试件，检查是否有裂纹，（如果按了自动，按设定时间计时，到了设定时间，自动运行上升）。

2，调节片的使用：此设备有调节片，对应2mm厚卷材用∮20mm柔度棒，用2#卡槽卡到定棍两头调节，3mm厚卷材用∮30柔度棒，用3#卡槽调节，4mm卷材用∮50柔度棒，用4#卡槽调节，5mm卷材用∮50柔度棒，用5#调节片调节，注意4#和5#不要用错，否则损坏机器。

四，注意事项

1，操作试验仪时，要佩戴防护手套，以免冻伤。

2，试验完毕，将仪器取出低温箱，擦拭干净，防止干燥处。

3，设备有可靠接地。

异常情况处理：

1，温度异常，控制失效，首先检查连接线是否松动，拔下重新插好。

2，试验仪上升下降失效，屏幕显示正常，先检查保险丝，更换保险丝，再检查限位开关，用手波动限位开关的小弹片，是否有弹性，按压可以发出清脆的响声，否则需要更换
