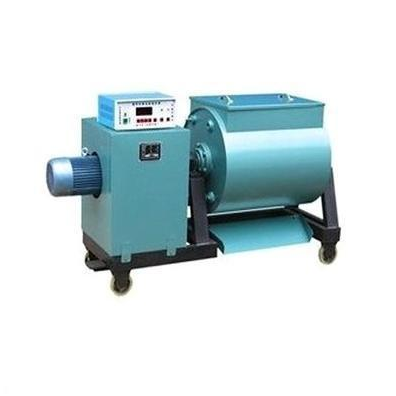

HX-15型卧式砂浆搅拌机的用途与特点及技术参数

一、用途与特点：

本机适用于建筑科研单位和建筑公司及混凝土构件单位试验室，可搅拌普通混凝土，轻质混凝土及干硬性混凝土，也可应用到其它行业试验室对不同物料进行搅拌。

 本机操作方便，搅拌效率高，残余量小，清洗方便，是较为理想的试验室用混凝土搅拌设备。

 二、单卧轴混凝土搅拌机主要技术参数：

 主要技术参数
1、进料容量：48升, 出料容量：30升（30型）96升，出料容量：60升 (60型)
2、 大出料容量：33升（30型） 66升（60型）
3、搅拌机转速：48转/分
4、搅拌均匀时间：≤45秒

5、产品净重：约200公斤

 三、结单卧轴混凝土搅拌机构工作原理

 本机由机架、搅拌装置、传动系统、限位装置及电器控制系统所组成。

 机架是整个设备的支撑部分，由槽钢焊接而成，搅拌装置由搅拌筒，搅拌轴，搅拌铲片所组成，搅拌铲片固定在搅拌臂上，并且与搅拌轴组成一体形成两组螺旋方向相反，但导程及螺旋升角相同的螺旋带状搅拌铲，搅拌铲与搅拌筒内臂间隙可微量调整。

 传动机构是由减速机和联轴器组成，筒体限位装置由锁定销及定位孔所组成，电器控制系统具有起动、点动、停止、定时的功能。

 工作原理：减速电动机通过连轴器使搅拌轴沿一个方向旋转，搅拌轴上的正反两组铲片搅拌物料，由于螺旋升角的作用，铲片工作时使筒内的物料由一侧推向另一侧，又由另一侧推回原处的循环动作，使物料得到充分的搅拌，从而获得理想的搅拌效果。

 卸料时须停机，打定销，使筒体旋转一定角度，再限位，按点动按钮，实现拌和物排出筒外。

 四、单卧轴混凝土搅拌机安 装：

 机器拆箱后应检查减速电机，料筒，轴承座等在运输中有无损坏，紧固件有无松动，若有松动应拧紧，支撑地基为平整的混凝土地面，搅拌机搬运时应用绳索系在机架上，不可套系在搅拌轴上，搅拌机底座下面装有脚轮，可任意移动。

 五、操作程序：

 1、起动前 先检查旋转部分与料筒是否有刮碰现象，如有刮碰现象应及时调整。

 2、清理料筒内的杂物。

 3、起动前应将筒体限位方能起动。

 4、搅拌轴旋转方向应按筒体端面标记所示。

 5、装入的混凝土物料必须清除金属或其它杂物。

 6、根据搅拌时间调整搅拌器的定时，注意必须在断电情况下调整。

 7、按动起动按钮，主轴便带动搅拌铲运转。

 8、达到调定时间后自动停机。

 9、卸料时应先停机，打定销，搬动手柄使料筒旋转到一定位置，再使锁定销定位旋转主轴，使拌合料排出筒外。

 10、拌合料排净后手动使筒体复位，将搅拌筒用锁定销定位。

 11、清洗料筒可将水倒入料筒内，使主轴旋转进行冲洗，也可用干砂清洗。

 六、保养与维修：

 1、根据使用情况对轴承部件定期润滑，减速箱润滑参照其产品说明书。

 2、定期检查机器的密封情况，发现有漏浆处应及时检查密封垫质量。

 3、经常检查铲片的紧固情况，如有松动应及时拧紧。

 4、经常检查电器控制系统是否接触良好和干燥。

 5、搅拌机经长期使用后，铲片与搅拌筒要磨损，根据磨损情况进行调整或更换。

 6、在搅拌过程中切勿将手和棒物插入筒内以免发生危险。
