水泥压力试验机DYE-300的技术参数及结构原理添加时间:2021-4-29 8:10:21
水泥压力试验机DYE-300的技术参数及结构原理

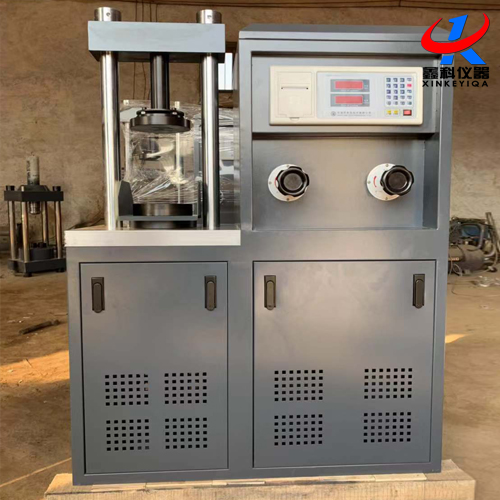

水泥压力试验机 水泥压力试验机DYE-300

水泥压力试验机结构原理
 本机由机架、油泵、送油阀、回油阀及控制显示装置组成,各部件均安装于下箱体上构成一个整体。根据用户需要,本机还可配有抗折夹具、抗劈裂夹具各一套(见图三)。
1.机架部件,如图一所示
 机架部件由下箱体(1)、横梁(6)借两根立柱(4)连成一个固定整体。横梁下装有凹球座(7)和上承压板(5);下箱体上装有工作油缸(10)、活塞(9)、下承压板(3)和防尘罩(2);上下承压板的平行靠凹球座调整。工作油缸与工作活塞是精密偶件,在油缸的内壁上部嵌有复合密封圈来达到密封(微量溢油是允许的,油缸壁上专门设有溢油通道),这种结构可以使工作油缸与活塞之间的摩擦减少到极小限度,从而保证了试验机的精度。
上、下承压板均经过处理后磨平,下承压板的圆刻线直径Φ101用于帮助操作者放置试件及抗压夹具时对准中心。
2.五柱油泵
    本机采用的是五柱轴向高压油泵。油泵体内的柱塞与柱塞套均采用优质合金钢并经热处理和精密研磨制成,其配合面具有相当高的质量,性能良好工作效率较高。
 当油泵在初次运转时,可能会出现技术由于内部空气的存留而打不出油的现象,此时可将油泵出油管螺套松开,使内存空气排出,然后旋紧螺套。
油箱安放于箱座内,其储油量较大,所以,即使试验机较长时间工作,也不致使油液温升过高而影响测力精度,油箱的油量可通过油窗进行观察。
3.送油阀
    送油阀是一个分路式流量调节阀,它由一个可变节流器和一个定差减压阀并联组成。进油囗接通油泵,当旋转手柄时,带动送油阀芯可使阀门缓慢地打开,此时油泵所供之压力油通过阀门经过油管送至工作油缸,流量大小可以调节。当送油阀芯左移时,油门小,甚至完全关闭送油阀时,则油泵所供之油在送油阀腔内推动减压阀芯左移到回油管位置时,压力油即与三通阀接通、压力油经油管经单向阀进工作缸或经卸荷阀流回油箱。由于减压阀芯的左端一个弹簧压力使之关闭回油管路,只有当阀芯右端的油压达到一定限度时才能打开回路。
4.回油缓冲阀
回油缓冲阀由一个卸荷开关和一个回油节流阀组成,其目的是卸除载荷及使工作油缸油压迅速下降,此时操作人员即打开北京航天华宇试验仪器有限公司回油阀卸荷,油缸中的高压油将流回油箱。
5.控制系统
本测力仪能够把测得的力值数据由单片机根据使用要求进行处理,能进行打印,数据保存,数据联网,数据网络传输。
数显式水泥压力机主要技术参数
 额定工作电压:      交流220(380)V(±10%)
  功耗:               ≤50VA
  非线性、重复性误差: ≤±0.7%
  工作环境:           室温(0 ~ 40℃)范围内 。相对温度不大于80% 。
  打印机尺寸:         57mm x 103mm
仪表保险丝:         10A
