一、ZY-20吨锚杆拉拔仪概述
锚杆拉拔仪(钢筋拉拔仪或锚杆拉力计)是用于测试螺杆与基础件结合的牢固程度,它广泛用于采煤、国防、交通运输等各种坑道作业,是一种简便科学测试工具。手动油泵,是将手动机械能转换为液压能的一种小型液压泵站,在使用配套油缸及专用工具的情况下进行各种作业检测等。
现有产品:分数式锚杆接拔仪和指针式锚杆拉拔仪。自动退锚(复位)手动退锚两种。
二、结构及特点

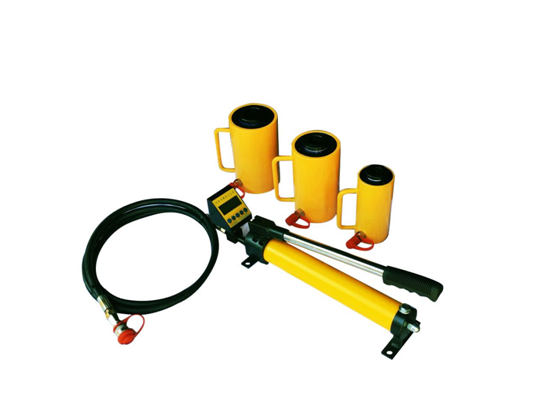

锚杆拉拔仪分手动油泵,配套空心油缸两部分,并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀,故在轻负荷时,大量的低压油与少量的高压油同时进入油缸,使活塞迅速上升,重负荷时,低压油自动卸荷排回油管,以减轻压杆所需作用力,降低劳动强度。由于手动油泵和空心油缸是分离的,所以油缸在使用时,不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数(MPA),并在换算表中查出相应的承受拉力(吨)。如使用的是数显峰值表直读显示即可,使用数显峰值表详读使用说明书。
三、油泵的性能与规格
1、压力 :高压63MPa ;低压 1 MPa
2、流量:高压2.3 ml/次 ; 低压 12.5 ml/次
3、z大手摇力(约):500 N
4、重量 :9 Kg
5、外形尺寸:630*175*170 mm (长*宽*高)
6、贮油量:0.7L
四、ZY-20锚杆拉拔仪技术参数
空心油缸
1、额定拉力:20 T
2、公称油压:60 MPa
3、活塞z大行程:自动60 mm ;手动80 mm
4、中心孔内径:¢34 mm
5、重量:自动9.9 ;手动9.6 Kg
五、锚杆拉拔仪装箱单
1、液压缸 1 个
2、手动泵(带包装铁箱)或木箱 1 台
3、产品合格证 1 份
4、使用说明书 1份
5、连接电缆线 1 根
6、保修卡 1 份
7、数显压力表 1 只
用于玻璃幕墙检测的是ZY-10锚杆拉拔仪,技术参数如上面所示
六、选配件
M6、M8、M10、M10、M12、M14、M16、M18等的转换接头、夹片、夹套及拉杆
七、锚杆拉拔仪注意事项
锚杆拉拔仪严禁超负荷使用,数显峰值表禁止超出z大量程。
应保持系统清洁,连接拉油管前应将接头处灰尘擦净,油缸测试完毕应复位。
油缸工作时底部应摆平放稳,与所测锚杆成直线,不得超行程工作。
高压胶管每年应作一次耐压试验,以防老化发生意外。
