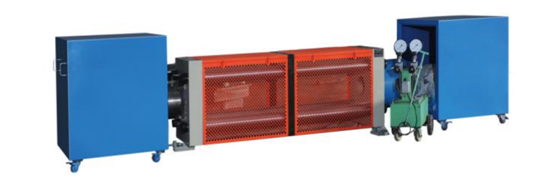

MGW- 10000  型微机控制静载锚固性能试验机

技术方案书

本方案书以下列标准为依据进行企划：

 GB/T14370-2007 《预应力用锚具、夹具和连接器》

 JT329.1-1997 《公路桥梁预应力钢绞线用 YM 锚具、连接器规格系列》

 JT329.2-1997 《公路桥梁预应力钢绞线用锚具、连接器试验方法和检验规则》

一 、 项目简介

预应力技术在我国应用日益广泛，特别是近几年来，高速铁路、桥梁、水利及电力等基础设施建设规

模不断扩大，钢绞线类预应力筋及配套夹具、锚具、连接器的应用越来越广泛。因此，对这类产品的质量

检测越来越受到人们的关注。这类产品不仅要做钢绞线的力学性能检测，还要做锚具、夹具、连接器的锚

固性能检测，MGW-10000kN 微机控制静载锚固性能试验机专用于锚具、夹具的静载锚固性能检测。

二、MGW- 10000  型微机控制静载锚固性能试验机主要功能特点

1. 主要用途与适用范围

本试验机专用于预应力夹具、锚具的静载锚固性能测试，可以检测钢绞线锚具组装件静载锚固效率系

数

a 及达到实测极限拉力时的总应变apu、 ，该试验机主要应用于夹具、锚具生产企业、公路建设、建工质检站等单位，进行质量检测和科学研究使用。

2. 性能特点

1) 本系列产品设计合理、使用方便、测量和控制精度高。采用电液伺服闭环来实现等速加载及保载的试

验过程控制，确保加载速率平稳可靠，提供了保载精度，避免了人为因素对试验结果的影响。该系统

具有大吨位的加荷机构及力值自动检测系统，能满足静载锚固性能测试要求，该系统采用微机自动控

制、自动采集、存贮、处理试验数据，在试验过程中计算机屏幕实时显示试验曲线，检测力值与位移

的变化，自动计算内缩量并打印试验曲线和试验数据。

2) 本机是机械、电气、液压、计算机一体化产品，主机采用液压加载方式对锚具组件施加试验力、试验

力大小由传感器测量、测控卡进行数据采集、计算机屏幕显示试验力和试验曲线。

3) 该机可以严格按照国家标准中相关规定对锚具、夹具进行质量检测。电气测量与软件数据处理部分均

采用了当代先进技术，具有较高的技术水平，产品性能稳定、可靠。

三 、技术参数

序号        项目名称                       技术参数

1           z大试验力                     10000kN

2           测量范围                       4％-100％FN

3           试验力准确度                  测量范围内，示值：±1%

4           拉伸距离（不含活塞行程）        3500mm

5           活塞行程                       200mm

6           活塞位移测量范围               0-200mm

7           活塞位移测量精度               0.1mm

8           活塞位移测量准确度             ±1%

9           试验力分辨力                   0.025kN

10          外形尺寸(mm)                  3740mm×1130mm×1460mm

11          重量(kg)                        约 5000kg

12          重复性                        ±0.5％

13          相对分辨率                    ±0.5％

14          系统软件                      中文 Windows
