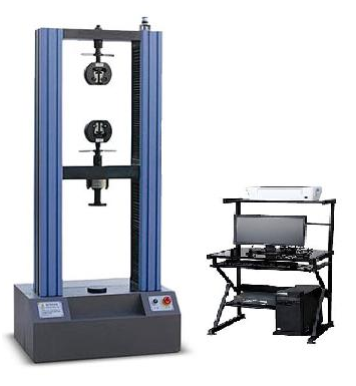

LHFXB-500 防眩板整体性能试验机

本试验机是根据标准 GB/T 24718-2009《防眩板》试验要求，研发

生产的，主要测试防眩板抗风荷载及抗变形量试验。

试验原理：

1）抗风荷载试验：

将防眩板底部固定于试验平台上， 板的中部用标准夹具夹持， 以标准夹具的中点为力学

牵引点， 用刚性连接介质通过定滑轮与试验机牵引系统牢固连接， 牵引点应与定滑轮下缘

在同一水平线上， 且牵引方向应垂直于防眩板板面， 在连接介质完全松弛的情况下， 以

1 0 0 n m Vm i n 的速度牵引，直至板面破裂或已经达到最大负荷时，停止试验，所受最大

牵引负荷即为试样的抗风荷载。如此共进行三组试验， 取三次试验结果的算术平均值为测

试结果。

试验牵引装置的设置按附录 A 的要求进行。

二、LHFXB-500 防眩板整体性能试验机 抗变形量 R

试验设备设置同抗风荷载，将防眩板固定于试验平台上，并与试验机良好连接。标记出板

上端到操作台平面的投影 Sp，启动试验机，以 1 5 n m i / m i n 的速度进行牵引，当牵引负

荷达到按最大值中规定的抗风荷载时， 停止牵引， 卸掉施加负荷， 使防眩板自由恢

复，5 m i n 后作板上端到操作台平面的投影，标记为 S，则防眩板抗变形量 R 为:R 二( S ; 一

S o ) / H

( 2 )式中: R — 抗变形量， n m i / m;

S , — 终了投影位移( 见图 A. 2 ) , n m m ;

S o — 初始投影位移( 见图 A . 2 ) , n u n ;H - 板高，M .如此共进行三组试验，取三次试验结果的算术平均值为测试结果.
