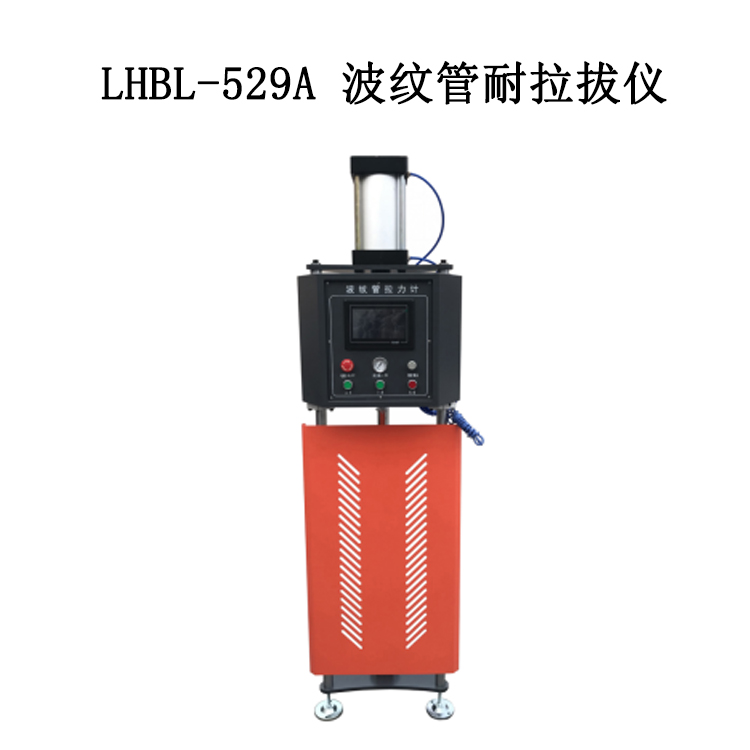

LHBL-529A 波纹管耐拉拔仪

管材管件连接件拉力计适用于聚乙烯压力管材与管件连接后在不同温度下受纵向拉力时的耐拉拔能力、符合标准：标准JT/T529-2016预应力混凝土桥梁用塑料波纹管拉拔力试验

一：技术参数：

整体高度         1850  mm

  整机重量          < 100 kg

  电压 :            220v AC

  动力源  :         高压空气 (0-8kp)

  输出拉力         1.5-10kn

  分辨率：          0.001kn

  力传感器：        20 kn

  试件直径          50-150 mm

  试件高度          700-1150 mm （选配不同长度拉力接杆试件可任意高度）

  计时              0-24H 分辨率 s

  气压值显示：      0-8kp     精度>0.01kp

  位移显示：        可选  (可以产生蠕变曲线，1000组数据存储)

LHBL-529A 波纹管耐拉拔仪波纹管拉力计说明书

管材管件连接件拉力计适用于聚乙烯压力管材与管件连接后在不同温度下受纵向拉力时的耐拉拔能力、

符合标准：标准JT/T529-2016预应力混凝土桥梁用塑料波纹管  拉拔力试验

本仪器使用精密调压阀产生恒定拉力直接作用于波纹管，力传感器获得波纹管所受力值显示在电控系统。

相较于杠杆机构此设计操作更为简单。无需考虑杠杆平衡，砝码配重，拆装的繁琐操作。给定精准气压即可获得精准力值。将波纹管固定于上下夹具。即可实现一键完成试验。

本设计使用三角支撑杆，两支撑杆之间的距离大于400mm，可轻松放入130直径波纹管。使用35mmm

镀铬支撑杆整体承重大于50kn。结构简单且非常可靠。电控系统采用活动设计方法，无论波纹管试件

长度多大，均可腾出充裕的装夹空间。

 配图为100mm直径波纹管装夹效果

整体高度         1850  mm

  整机重量         < 100 kg

  电压 :           220v AC

  动力源  :        高压空气 (0-8kp)

  输出拉力        1500-10000 n

  分辨率：          1 n

  力传感器：        20 kn

  试件直径          50-130 mm

  试件高度          200-1200 mm （选配不同长度拉力接杆）

  计时              0-99999 s

  气压值显示：      0-8kp     精度>0.01kp

操作说明

1:截取2段规定长度波纹管，中间加连接件连接。其中一段接喇叭口。另一端空置

2: 通过升降按键将气缸下降到合适位置。升降按键为自复位按键，按下动作松手即停止。将波纹管喇叭口一端用专用喇叭口夹具固定于拉力计下方。另一端用专用波纹管夹具固定于多节拉力轴上。

3：试验前先打开气泵，查看气压拉力对应表（附表）将气压值设置为所需力值。

4：按下试验按键，观察拉力变化；此时试验必须以实际拉力为准。调节精密旋钮可对力值进行精密调节。待拉力稳定后开始计时。

5：保持拉力1小时，观察波纹管是否有松脱，或断裂。

6：注意事项：严禁实验中直接贴近观察波纹管。（持续试验拉力下，不合格波纹管有碎裂可能）
