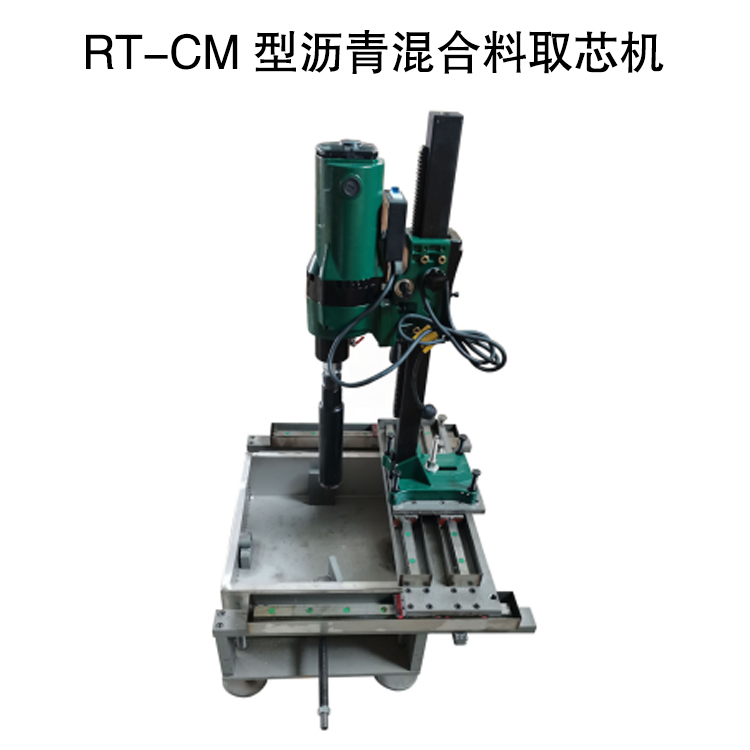

RT-CM 型沥青混合料取芯机

RT-CM型沥青混合料取芯机(以下简称为钻机)为对沥青混合料，现场、室内进行芯样钻取精密试样专用工具。它操作简便,轻巧灵活，钻孔及取样尺寸zhun que，钻孔后表面光洁，且对钻取物不发生意外破损，是理想的一种建筑机械。
  钻机是用串激电机作为动力，配人造金钢石簿壁钻头，主要用于建筑工程，公路、机场、港口码头、大坝等混凝土工程，钻孔取芯的新型系列产品。这样建筑施工中对予制板无需予留孔或施工后手工开凿孔的落后施工工艺方法，而单位取芯也非常理想。另外，本钻机对其他非金属脆硬材料，如耐火材料，陶瓷，玻璃，岩石也同样可进行钻孔取芯。

本机符合JTG3450-2019 公路路基路面现场测试规程 芯样取芯

GB11818-89《混凝土钻孔取芯机技术要求》的标准。
一、技术参数：

1. 型号：RT-CM型

2. Z大钻孔取芯直径：Φ200mm

3. Z大钻孔取芯深度：400mm

4. 钻孔方向：垂直向下

5. 进给方式：手动

6. 空转转速： 600r/min

7. 钻头形式：人造金钢石薄壁钻头

8. 配套电机：单相串激电动机

9. 功率：2300 KW

10. 电压：220V

11. 外形尺寸：长×宽×高：470×235×880mm

12. 整机重量：42kg

钻孔取芯机 为立式钻孔方向垂直向下，由电动机、变速箱、钻头、立柱,底座、升降机构等组成。
钻机的结构如图所示单相串激电动机装在减速箱上，减速箱固定在升降机构上，使减速箱能带动其主轴下面的钻头作上下移动，以达到钻孔或取芯的目的。
立柱上有齿条，使变速箱沿立柱作上下移动，而其移动为通过手动旋转进给手柄来达到的。

二、使用前准备工作:

1.为保证安全正常工作，使用前先阅读使用说明书，熟悉钻机的结构和使用方法。
2.把钻机各部分擦干净，立柱的齿条部位加20号机械油(GB443-64)润滑。
3.在需钻孔处先用电钻打一个∮19×50孔一个，将钻机移至工作处，调整支承螺钉，用水平仪观察至水平，此时两滚轮应离地，然后把膨胀螺栓按在∮19×50的孔处上紧。
4．钻机固定好后，将水嘴接上水源，拧开水源开关，检查是否有水流出，如有则属正常。
5．按要求打孔的尺寸装上钻头。
6．接通电路，打开电器开关，空运转几分钟，并转动进给手柄，检查是否灵活，动作可靠，如各部件动作灵活时方向进行操作。

三、使用中注意事项：

1．钻机钻孔时，应手感阻力不大，切削平稳，钻时进给速度为4-5m/min左右当钻孔接近完毕时，由于切削力的改变，钻孔有些震动，此时要适当降低进给速度，当切削完毕时，应立即快速提升钻头直至刃口脱离工作，并关闭钻机和切断水源。
2．整个钻进过程必须保持充分水冷却。从钻进物体槽中观察，即表示水供应不足，需停钻进行检查。但当钻削将完毕时，水流入下层而不外溢，此属正常。
3．钻孔中和钻进结束快速提升钻头时，不得停车，而应待钻头刚刚脱离工作时，停止主轴旋转，再将钻头提升。
4．钻进中，如发现钻头受卡，应迅速将钻头提升一段，然后再慢慢钻入，切忌硬性钻进而打坏钻头。
5．如钻进过程中，电机温度超过70℃，应暂进停机，待冷却后再使用。
6．拨动开关钮，正向转动操作手柄，使钻头慢慢接触凝土表面，待钻头刀部入槽后，方可加压进钻。
7．如在进钻过程中，出现钻头不能进钻，钻头表面金刚石部分没有全部露出，需用强磨耗材料（如耐火砖，砂轮等）开刃，使钻头表面层金刚石完全露出，此时用手摸表面层，有毛糙感，方可进钻。

四、维护和保养：

1．如钻进过程中有些震动，钻进结束后，必须仔细检查连结部位，及时调整紧固。
2．钻机应保持清洁。当钻进完毕，应将钻机各部位擦干净后，并加机油润滑各运动部位，放在防尘干燥处，用塑料薄膜罩罩上。
3．钻头装入主轴前，应在两件连结螺纹处加入钙基润滑脂，再拧紧，以便拆卸时方便。
4．长期停止工作的钻机，重新使用时，必须测试绕阻与机壳间的绝缘电阻，其数值应不少于5 M。
5．钻头刃口磨损和崩裂严重应更换钻头，以免在钻削过程中损坏电机而不能继续作业。
6．必须定期检查电源线，插头，开关，炭刷，换向器，以免使用时发生事故。
7．必须定期检查减速箱内润滑油情况，并随时加以补充，轴承处加钙一钠其润滑脂（ZGN-1或ZGN-2），齿轮上加3号钙基润滑脂（ZG-3）。
