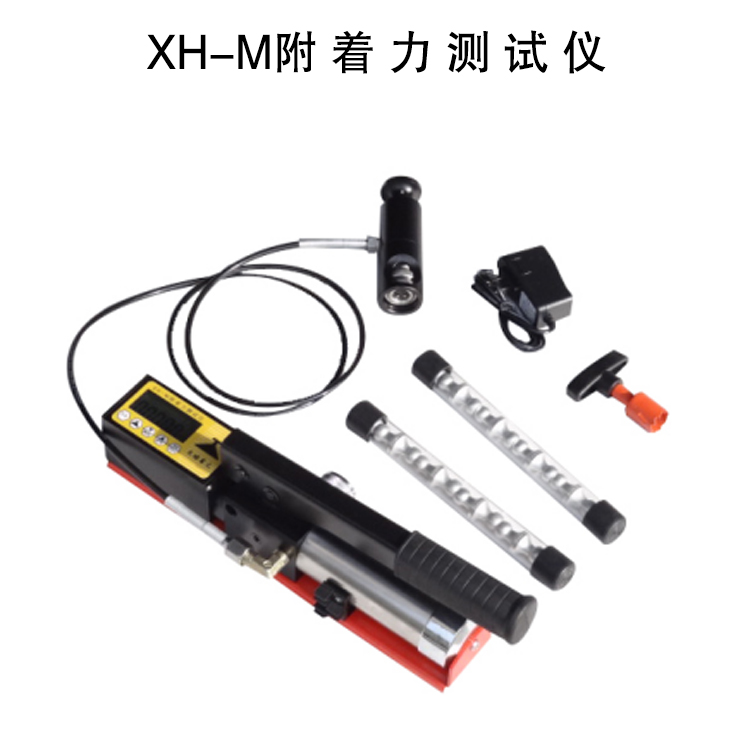

XH-M附 着 力 测 试 仪

1.概述

    XH-M型拉拔式附着力测试仪可测量金属、混凝土及其他材质涂层的附着力--自我定位特性为附着力的测量方式带来了全新的变革。该仪器的工作原理是利用液压系统使被测基体表面一定直径的涂层脱离来测量涂层的附着力，测试仪的多功能数字显示屏显示附着力的大小，以MPa或KN为单位显示。该产品依据国际及国家相关标准设计制造，技术领先，性能稳定。

符合标准：

① ISO 4624 《Paints and varnishes-Pull-offtest for adhesion》

② ASTM D 4541 《StandardTest Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers》

③ ASTM D7234 《Standard Test Method for Pull-OffAdhesion Strength of Coatings on Concrete Using Portable Pull-Off Adhesion Testers》

④ GB/T 5210-2006《色漆和清漆拉开法附着力试验》

仪器特点：

1、便携式手持仪器，可用于任何场所，无需外接电源--既可用于实验室，又可用于现场。

2、大而易读的液晶数字显示。

3、按键选择锭子尺寸、测量单位和存储数据，按照锭子尺寸自动计算结果。

4、便携式仪器箱与合金及不锈钢主体，防雨、防尘、防撞击。

5、高品质液压泵可应用于任何场合，质保三年。

6、压力与显示系统均经过标准测力计校准，精度控制在±1%(满量程)以内。

7、自我定位锭子，在光滑和粗糙表面对测量结果都没有影响。

8、高等级工业压力传感器保证持续高精度。

9、可选10mm、14mm、20mm和50mm锭子。

10、LCD液晶显示器，可按键选择MPa或KN单位。

2.主要技术参数

力值测量范围                     0-10 KN

强度值测量范围                    10mm锭子0-127.38MPa

                      14mm锭子0-64.99MPa

                      20mm锭子0-31.84MPa

                      50mm锭子 0-5.09MPa

显示分辨率                 0.001KN / 0.001MPa

活塞行程                  10 mm

示值误差                  ≤±1%F.S

质量（主机）                2.8Kg

3.XH-M附 着 力 测 试 仪智能数值显示器

(1) 智能压力数值显示器的工作原理及使用方法

XH-M智能数值显示器主要由压力传感器和测量显示电路组成，通过数据连接线连接。压力传感器受力产生电压信号，通过A/D转换器转换成数字信号，经单片机处理后由液晶显示器显示附着力值。
