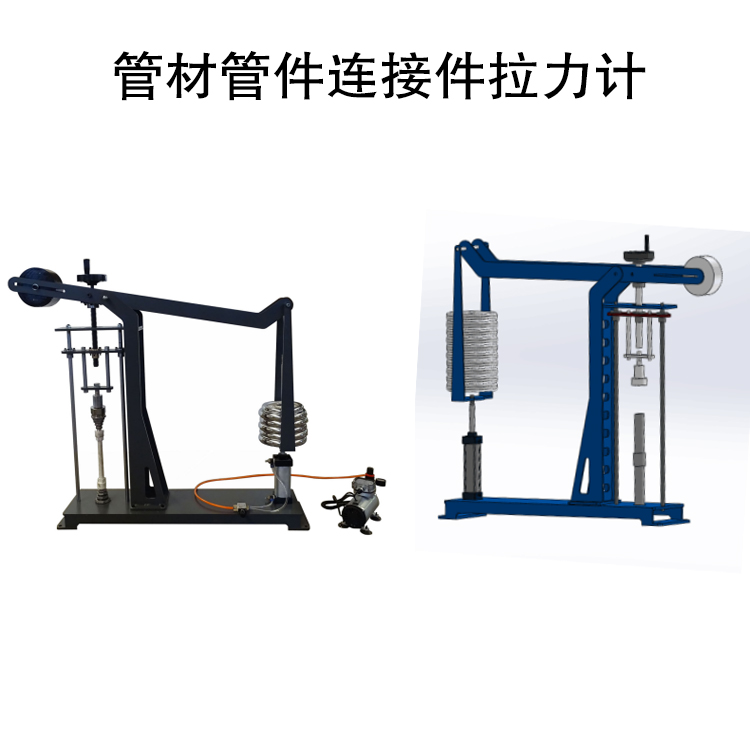

管材管件连接件拉力计适用于聚乙烯压力管材与管件连接后在不同温度下受纵向拉力时的耐拉拔能力

符合标准：

GB/T15820-1995 GB/T 15820-1995 <<聚乙烯压力管材与管件连接的耐拉拔试验>>

CJ.T 175-2002 冷热水用耐热聚乙烯(PE-RT)管道系统

一：技术参数：

恒载施力：20N-5000N

测试工位：1个

杠杆比例：1:10

试验管材尺寸范围：DN16-DN63

二：功能特点：

独立工位。气动加载。操作简单、稳定可靠。

杠杆式机械式施力系统、加载精度可靠、

导向试样架机构简便合理、试样安装简便、快捷、平衡调整简单方便。

聚乙烯压力管材与管件连接的耐拉拔试验

标准    GB\T  15820-------1995

聚乙烯压力管材与管件连接的耐拉拔试验

本标准等效采用标准ISO 3501: 1976 «聚乙烯（PE）压力管材与管件间的组装接头-----耐拔拉力试验»。

1、适用范围

   本标准规定了聚乙烯压力管材与管件连接后，耐纵向拉力的试验方法。

   本标准适用于直径不大于63mm的聚乙烯（PE）压力管材与不同材质，不同结构形式的管件的连接。

   2、原理 ： 检验聚乙烯压力管材与管件连接后承受纵向拉力时的耐拉拔能力。

3、仪器

3.1 游标卡尺，精度为0.02mm。

3.2 拉力计或砝码

3.3.1使用拉力计时，应使试样保持在恒定的纵向拉力下。

3.3.2 使用砝码时，可将计算的力施于试样，试样应悬挂于一框架上，试样的下端有镫架，以制承砝码。

4、试样

4.1 试样由管件与一或二段聚乙烯管材组装而成，每段管材长度至少为300mm。管材尺寸应与管件相配并按产品说明书的要求组装。

4.2 试样数量为三件。

5、试验步骤

5.1 试验温度为23C°±2 C°。

5.2 调试仪器至工作状态。

5.3 测量管材内径的Z大值、Z小值，取算术平均值：测量管材外径的Z大值、Z小值，取算术平均值。

5.4 用下列公示计算试验所需要的力K:

5.5   k值取小数点后一位有效数字。

5.6   将试样固定在拉力计上（或悬挂于框架上），在30S内逐渐施加到计算的力K，保持试样在恒定纵向拉力下1h,检查试样连接处是否松脱。

6 管材管件连接件拉力计试验结果

   在三个试样中，试样连接处均未松脱，则认为通过试验。
