HBY-30、64型恒温水养护箱的结构原理及工作原理添加时间:2021-9-7 15:26:28
HBY-30、64型恒温水养护箱的结构原理及工作原理

一、概述

HBY-3064恒温水养护箱是在原基础上改制而成,改进后的养护箱内温度更均匀,温差更少,免箱顶滴水等优点。产品按国家对水泥、混凝土及水泥制品等试样的新标准养护要求而设计制造的,它适用于水泥厂和建筑施工单位、公路桥梁工程单位以及有关科研质检部门对水泥、混凝土、水泥制品试样进行强度、定型性凝结时间作标准养护。

二、结构与原理

1、箱体由内、中、外层组成,内胆采用不锈钢焊接而成,外壳采用优质冷轧钢板折弯成型,中间隔层采用聚脂发泡材料保温。内置不锈钢架子,分30只和60只小工作室,每只工作室可放置4*4*16试块1组。

2、温度控制采用集成电路,上下温度双设定,能精确控制温度。

3、制冷系统采用压缩机,管盘蒸发器,加温采用U型不锈钢电热管,箱内有8只风扇强制冷热交换,使之温差减少,以提高均匀度。

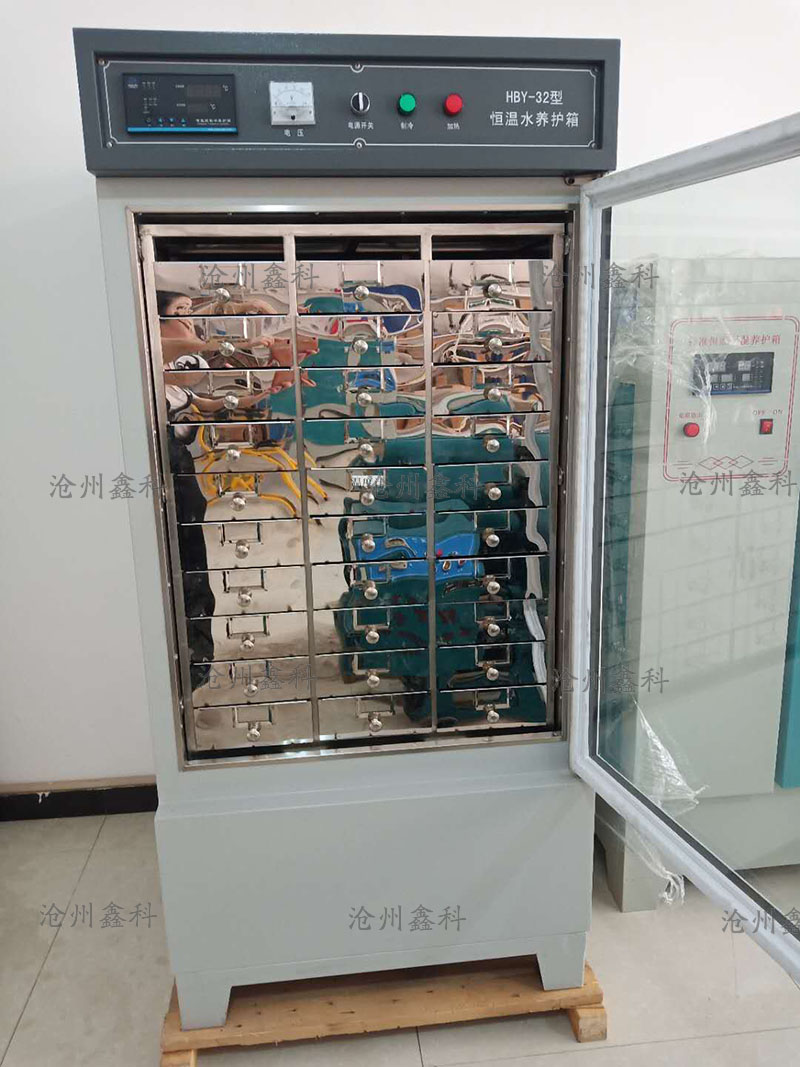

4、工作原理  恒温水养护箱

当箱内温度高于设定温度时温控器控制制冷,温控器控制加温系统工作,反复循环将温度控制在设定的温度范围内。为了避免温控器继电器频繁动作,出厂前温度设定在上限21,下限19℃,使继电器动作范围在±1℃内变化。

三、使用说明

1、将仪器置于通风干燥的环境下,背离墙50公分以上,安放平稳检查箱门开关是否灵活(在养护箱前端加装220V1.5KW稳压器)。

 2、抽屉内加水至适当水位(试块应全浸在水中)。

 3、将插头插入具有良好接地的220V插座中。

 4、调节温控器按钮设定所需要的数值。

 5、按动电源,仪器随即进入工作状态。

 四、注意事项

 1、仪器安放平稳接地可靠。

 2、工作时箱内不得断水。

 3、仪器在设定温度±1℃,动作不是故障。

 4、当电源波动超过±10%时应使用稳压器。

 5、任何情况下仪器倾斜不得超过45度。

 五故障排除 恒温水养护箱

 1、电源指示灯不亮,说明电源没有进入仪器,在确定外部电源正常的情况下,检查开关是否完好。

 2、箱内温度低加热指示灯不亮,应检查接触器是否有电,或接触器触点是否烧蚀,若指示灯亮而箱内温度很低则说明发热管坏。

 3、箱内温度高制冷指示灯不亮,应检查温控仪与制冷系统接线是否脱落。若指示灯亮则应检查过载保护器起动器是否完好,检查正常则压缩机坏进行更换。

 4、箱内温差大,检查见机是否工作,若制冷指示灯亮而风机不工作则风机损坏。通过上述检查除制冷系统故障需送维修部门修理外,其余故障都可自行修理。
