Ev2 型静态变形模量测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测。

通过圆形承载板和加载装置对地面进行第一次加载和卸载后，再进行第二次加载，用测得的承载板下应力σ和与之相对应的承载板中心沉降值 S，来计算变形模量 Ev2 及 Ev2/Ev1 的值。

二、 Ev2 型静态变形模量测试仪产品特点

1、采用进口传感器及部分元器件，测试精度高。

2、液晶中文显示，在不同的界面下有相应的中文提示：并带有背光，在各种环境下都有较好的可视度。

3、自动计算 Ev1、Ev2 及 Ev2/Ev1 值，并显示曲线。

4、手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果，准确、客观。

5、USB 传输接口，便于与电脑的连接。

三、技术参数

1、承载板

直径：300mm 厚度：25mm ； 带手柄和盒式水准器的承载板 ；

2、加载装置

液压泵：压力 100KN ；

高压软管：长度 2m ；

可插拔式压力缸接长杆：1×40mm，1×90mm，1×120mm，1×160mm，2×60mm ； 磁性球接头上压板；

3、沉降量测试装置

三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320X570X420mm(长 X 宽 X 高)

重量： 12.5Kg ；

4、压力测试装置

包括压力传感器和连接装置，压力传感器量程：100KN ；

5、位移测试装置

量程 25mm，精度 0.01mm；

6、可存储 200 组试验数据；

7、无线蓝牙打印机；

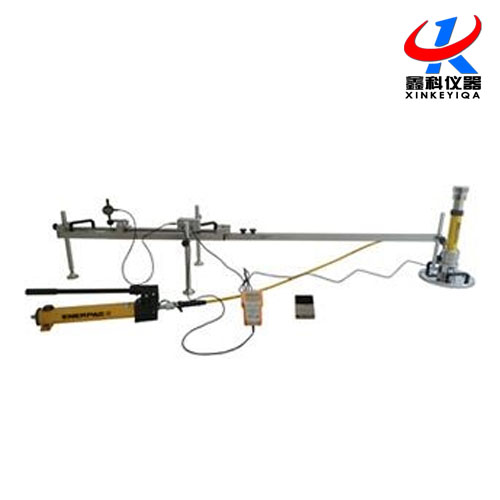

8、型号：TJFH-EV2； 四、仪器构成

1、承载装置 2、位移测试装置 3、压力传感器 4、电子测定仪 5、蓝牙打印机
