WEW-600EL钢绞线拉力试验机的结构简介添加时间:2021-9-7 8:46:15
WEW-600EL钢绞线拉力试验机的结构简介

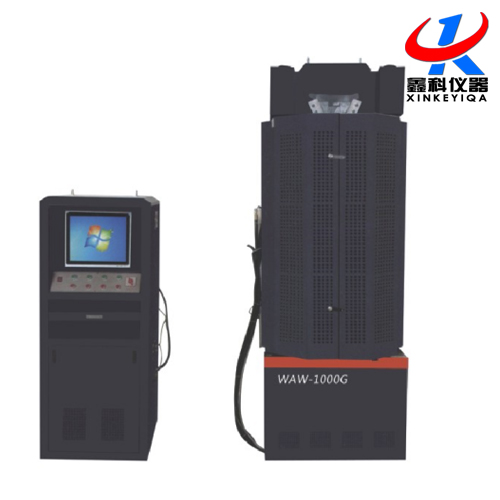

WEW-600EL钢绞线拉力试验机



 本WEW-300B微机屏显液压万能试验机为下置式液压万能试验机,主要用于金属材料和水泥、混凝土、塑料等非金属材料的拉伸、压缩、弯曲、剪切等试验。广泛应用于机械、冶金、交通、建工、建材、大专院校、质量检测等行业和部门。性能可靠,经济实用,是生产和工程中材料检测的理想试验机。

主结构简介

主机为两立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。数据测控系统采用高精度A/D转换器,分别对力、位移、变形进行数据采集,具有测量精度高,可靠性好等特点,满足GB、ISO、ASTM等标准对于金属拉伸、压缩、弯曲、剪切等试验要求.

传动系统:下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

三、 WEW-300B微机屏显液压万能试验机液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、送回油阀,进入油缸。计算机通过传感器采集分析数据,显示时时数值,试验员通过送油阀控制流量,实现试验力速率的快慢。





支持进行拉伸、压缩、剪切、弯曲等试验;

手动调整送回油阀,操作简洁灵活;

支持试验参数自定义;

采用开放式的EXCEL报表形式,支持用户自定义报表格式;

查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;

程序自带强大试验分析功能;

程序支持分级管理两级(管理员、试验员)用户管理权限;







1)软件可以在Windows98/2000/XP,用户界面呈现与Windows风格一致的中文窗口系统。

 (2)自动程控可选用多种控制模式。

3)自动程控智能专家系统。自动程控步骤最多可达50个步骤。

4)报表编辑:

 (5) 试验方法种类多,可选择

6)软件设有三级管理权限,分别由各自的口令登录,进一步保证了软件安全使用。





当试验力超过最大试验力的3%时,过载保护,油泵电机停机。

当活塞升起达到上极限位置时,限位保护,油泵电机停机。

当横梁下降达到设定位置时,限位保护,减速机停机。





主要性能技术指标

3.1      最大试验力(kN)                                        1000

3.2      试验力测量范围(kN)                                1%-100%

3.3      试验机级别                                                1级/0.5级

3.4      最大拉伸试验空间(mm)                          1100

3.5   最大压缩空间(mm)               970

3.4      试验力示值相对误差                               ≤±1%/±0.5%

3.5      位移测量分辨力(mm)                              0.01

3.6      位移示值相对误差                                   ≤±1%/±0.5%

3.7      活塞行程(mm)                                           250

3.8   压盘尺寸                            204×204mm

3.9      变形测量范围                                            1%-100%FS

3.10    引伸计示值相对误差                               ≤±1%/±0.5%

3.11    活塞空载移动速度(mm/min)                   100

3.12    钢绞线夹持直径范围(mm)                      Φ12.7,Φ15.2

3.13    伺服电机功率(kW)                                   1.5(皖南电机)

3.14    横梁升降电机功率(kW)                          0.4

3.15    主机最大外形尺寸(mm)                          880(长)×760(宽)×3160(高)

3.16    控制柜外形尺寸(mm)                              1150(长)×560(宽)×870(高)

4 系统配置清单

4.1 试验机主机                       油缸下置式主机                1台

4.2  油源                   采用进口低噪音高压齿轮泵              1套

4.3 电液伺服阀                  进口伺服阀                    ? 1只

4控制柜                                     1台

4.6 负荷传感器           高精度轮辐式负荷传感器(美国)         1只?

4.7 钢绞线引伸计                 根据用户要求定                  1只

4.8 位移传感器         拉线式光电编码器               1只

4.9  钢绞线辅具(mm)            Φ12.7、Φ15.2         各1套

4.10 伺服控制系统                                                  1套

4.11 计算机                    商用品牌机                    1台

4.12 打印机               黑白激光打印机(惠普p1106)          1台
