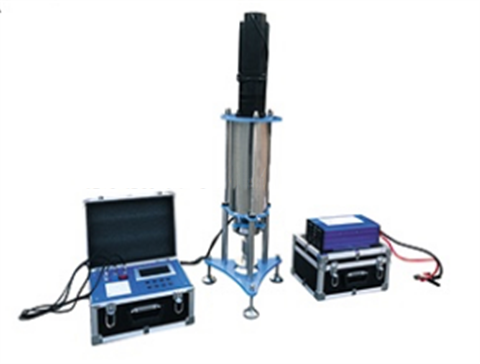

LHNJ-0985智能路面层间扭剪试验仪

一 产品概述

    沥青路面结构层层间粘结材料的特性研究是近年国内外研究热点，沥青面层抗拉，抗剪强度不足，就极易出现推移，拥包和车辙等路面破坏现象。 但是由于规范缺失，各个单位研制的各类相应的试验设备，并不能很好的适应现场工作环境。我司在认真调研了现场工作环境和客户反馈后，研制出了全新的全套路面层间粘结强度试验设备（包括路面层间粘结力拉拔试验仪，路面层间直剪试验仪，路面层间扭剪试验仪，路面层间斜剪试验仪）。这些设备大量采用了通用组件和结构，共享试验软件和控制系统，并为此装备了特制的夹具（可定制），可以完成抗拉强度和抗剪强度的现场试验（或室内试验），相比较市面上的产品，具有轻便易用，自带轴向加载机构（现场试验时无需千斤顶和反力架，也无需利用汽车后轴等），自带动力锂电池电源箱，无需发电机和车载电瓶，控制系统自带7寸彩色触摸屏，并且还标配了无线连接的平板电脑（9.3寸），试验软件功能齐全，具有数据曲线保存和报表打印等特点，无论是功能还是配置，均全面超过市场上同类产品。同时，该产品已经兼容我司云端连接协议，可以将试验数据上传到云数据，实现远程数据共享，查阅，打印等。

二 技术参数以及功能特点（扭剪试验仪）

2.1技术参数

●载荷传感器量程：500N.m

分辨率：0.1N.m

精度：0.5%

●垂直载荷Z大加载力：10KN

                  分辨率：0.01KN

                  精度：0.5%

●扭剪Z大角度：300度

●角度分辨率：0.01度

●扭剪加载速度：0.1-10rpm 无极调速

●扭剪夹具适应范围：Φ100±0.5mm

●电源：AC220V、50HZ

●Z大功率：1000W

●外形尺寸：630×490×990mm

●净重：97Kg

 LHNJ-0985智能路面层间扭剪试验仪

    2.2产品特点

●一体式机身设计。随机配备的两半式夹具，可以采用对圆柱形试件进行圆周夹持。

●带有调平地脚，可以调节机身水平。

●自带可拆卸的垂直加载机构，自动恒压，Z大加载力10KN。

●扭转采用步进电机驱动加载，带速度闭环，速度无级调节；高细分驱动设计，低速无振动。

●主控制器采用7寸彩色触摸屏，界面友好美观，带有角度限位，过载保护。

●用户操作界面是9.3寸的Windows平板电脑，采用Wifi（无线局域网）的方式和主控制器进行通讯。

●用户试验软件可以完成试验操作，曲线数据保存，报表打印等。（打印机由用户自行配备）。通用的试验软件可以输入试验编号，试验类型，试验参数，样品信息，粘结材料信息，路面信息，温度，试验员姓名等报表信息，使用ACCESS数据库保存试验参数，试验数据，曲线等，保存记录无上限。

●具有云存储功能。本机试验数据可以自动上传至云数据库，注册用户可以从远端通过专门的软件查看试验结果，曲线等任何信息。
