NLD-3A型水泥胶砂流动度测定仪的技术参数添加时间:2021-9-17 8:11:59
NLD-3A型水泥胶砂流动度测定仪的技术参数

NLD-3A型水泥胶砂流动度测定仪/操作规程/使用说明

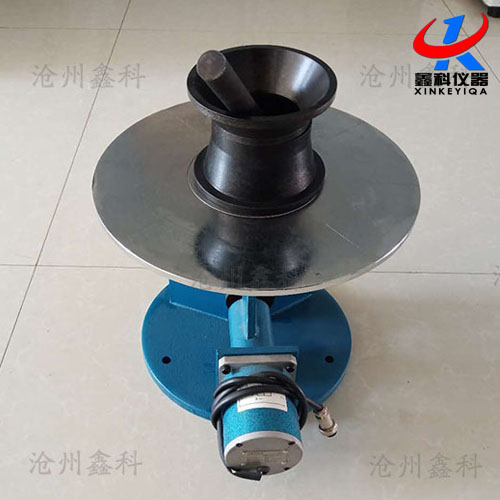

一、NLD-3A型水泥胶砂流动度测定仪概述

   NLD-3型水泥胶砂流动度测定仪(又称跳桌)由中国建筑材料科学研究院与参研制,用于2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验,是该标准用仪器。



二、NLD-3A型水泥胶砂流动度测定仪主要参数


 1、振动部份总重量 4.35Kg±0.15Kg
2、振动部份落差 10mm±0.2mm
3、振动频率 1Hz
4、振动次数 25次
5、圆盘桌面直径 ∮300±1 mm
6、净重(含附件):20Kg


 三、NLD-3A型水泥胶砂流动度测定仪安装调试



      仪器必须可靠接地,仪器用膨胀螺栓固定在基座上。仪器基座由混凝土浇筑而成(或砖混基础),底面尺寸约为400mm×400mm,高约690mm。在基座和仪器机架之间宜填垫圈,可通过调整垫圈高度调节桌面水平。仪器安装后,其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后,采用流动度标准样(JBW01-1-1)进行检定,测得的流动度值如与给定的标样流动度值相差在规定范围内,则该跳桌的安装及使用性能合格。



四. NLD-3A型水泥胶砂流动度测定仪使用方法



1、将插头接入计数器后对应孔内,将计数器接通电源。如跳桌在24小时内未被使用,先空跳一个周期25次。
2、一次试验应称取的材料及数量:水泥300克,标准砂:750克,水:按预定水灰比计算。胶砂的制成按GB/G17671有关规定进行。
3、将拌好的水泥胶砂分两层迅速装入模内,第一层装至截锥圆高约三分之二处,用小刀在相互垂直两个方向划实5次,再用捣棒自边缘至中心均匀捣实15次。接着装第二层胶砂,装至高出截锥圆模约20mm,同样用小刀在相互垂直两个方向划实5次,再用捣棒自边缘至中心均匀捣实10次。捣压深度第一层捣至胶砂高度的二分之一,第二层捣至不超过已捣实的底层表面。捣棒捣压顺序按GB/T2419-2005《水泥胶砂流动度测定方法》中6.3条的规定。
4、捣压完毕,取下模套,将小刀倾斜,从中间向边缘分两次近似水平的角度抹去高出截锥圆模的胶砂,并擦去落在桌面上的胶砂。将截锥圆模垂直向上轻轻提起移去。立即按计数器的“启动”按钮,完成一个周期25次跳动。
5、跳动完毕,用300mm量程的游标卡尺测量胶砂底面互相垂直的两个方向扩展直径,计算平均值,取整数,用mm单位表示。该平均值即为水泥胶砂流动度值。
6、从胶砂加水开始到直径测量结束,试验应在6min内完成。



五. NLD-3A型水泥胶砂流动度测定仪维护与保养



1、使用完毕后,应擦净仪器,清除仪器周围残留胶砂,用轻油稍稍润滑推杆、桌面和凸轮表面。长期不用,仪器应防尘保护,控制器放置在包装盒内。
2、如仪器不计数,请检查接近开关是否松动、与凸轮间隙是否为1mm~2mm,如有偏离或松动,请调整间隙后紧固。
