YT-20电动液压脱模器结构与工作原理添加时间：2022-2-17 8:50:35

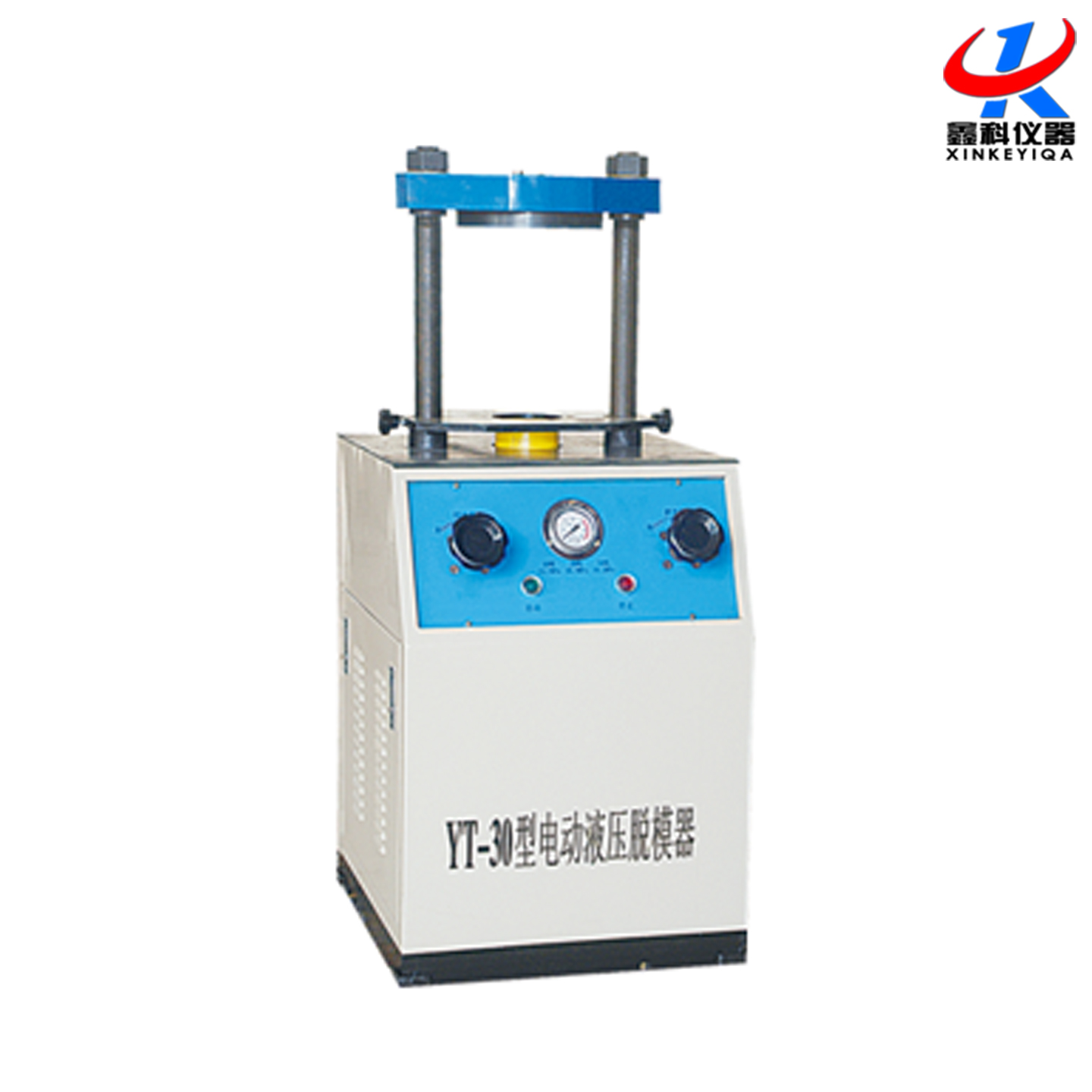

YT-20电动液压脱模器结构与工作原理
本机主要机架液压系统、压力表、电气系统等组成
1、机架部分：主要由横梁、立柱、托盘、油缸、底座等组成。横梁可安装脱模附件用于Φ101.6mm、Φ100mm 、Φ50mm的试模脱模用油缸柱塞中心可安装Φ 45mm的长短杆，拖盘是用于脱模时模筒的定位及支撑。
2、液压系统：由液压泵、送油阀、回油阀和油箱、滤油器及油管、接头组成。 液压泵为轴向柱塞高压泵流量为0.125Mm/min 额定压力40MPa由0.75KW三相电机直接驱动，固定在底座上。 回油阀与送油阀分别装在前面板的左右侧，均由手轮操作，右侧送油阀能调节活塞上升速度，左侧回油阀用于油缸下降回油送油阀上设有安全阀，过载时可溢流起安全作用。
3、压力表：本机压力表为1.5级精度，耐震压力表用于测量缸内工作压力使用时应注意压力值严禁超过40MPa以防损坏机件。
4、电气系统：由电动机启动按钮，停止按钮熔断器，继电器等组成。
YT-20电动液压脱模器结构与工作原理
