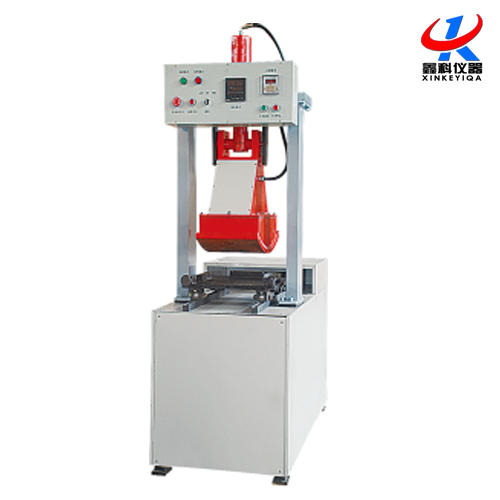

HYCX-1型自动液压车辙试验成型机

HYCX-1型自动液压车辙试验成型机是本公司在参考了国外各个型号的产品，结合国内实情新推出的全自动型车辙试验系统，在外观结构，系统指标和功能上都做了进一步的改进，具有精度高，试验过程傻瓜式操作，易学易用易维护等特点。整机系统由主机，嵌入式控制系统和PC机以及试验软件组成。主机的控制面板可以完成大部分的操作控制，使用更加便捷。PC机试验软件可以自动完成试验，并记录试验结果，绘制形变曲线图，自动保存实

HYCX-1型自动液压车辙试验成型机是本公司在参考了国外各个型号的产品，结合国内实情新推出的全自动型车辙试验系统，在外观结构，系统指标和功能上都做了进一步的改进，具有精度高，试验过程傻瓜式操作，易学易用易维护等特点。整机系统由主机，嵌入式控制系统和PC机以及试验软件组成。主机的控制面板可以完成大部分的操作控制，使用更加便捷。PC机试验软件可以自动完成试验，并记录试验结果，绘制形变曲线图，自动保存实验数据，打印试验报表。

【技术指标】电气参数：

电源输入：主机：三相四线380V±10%

         控制器：单相220V±10%

    加热器功率：△接法，1KW×3

    电机功率：三相三线750W

总功率：不大于4.2KW

技术指标：

温度测量范围：0-100℃

温度分辨率：0.01℃

温度测量精度：初始精度±0.5℃ （固定点修正后为±0.05℃）

控温精度（相对于温度测量点）：

箱体温度：45分钟后为±0.2℃，60分钟后为±0.05℃

     水槽温度：30分钟后为±0.5℃，45分钟后为±0.2℃

     箱体不同位置温差：60分钟后，z大温差0.3℃

位移传感器测量范围：0-25mm

位移分辨率：0.001mm

位移测量精度： 0.05mm

轮碾往返速度：21次往返/min

轮碾表面硬度：78±2

轮碾载荷：0.7MPa±0.05MPa（出厂调校）

外形尺寸：长×宽×高

净重：300Kg

可选配置：

1.试验轮数目可选，z大支持4个轮碾同时进行试验（须定制）。

2.无线蓝牙通讯器套件（可以使笔记本电脑和车辙试验仪之间在室内10米范围内进行无线通讯）

3.试验用笔记本电脑（如果选择了蓝牙通讯，则必须选配笔记本电脑）

【基本原理和结构】

沥青混合料的车辙试验是试件在特定的温度和荷载条件下，测定试验轮往返行走所形成的车辙变形速率，以每产生1mm变形的行走次数（即动稳定度）表示。本车辙试验仪采用试件固定，试验轮运动的方法。试件被固定在恒温槽（空间），试验轮在减速电机和曲轴连杆的拖动下，以每分钟21次的速率来回往返。如图所示：试验轮以及荷重被安装在光杠导轨上，被来回拖动。试验轮碾压试件，产生形变，位移传感器检测到微小的变形，这些变形数据及其试验轮运动次数数据被传输给计算机，经过运算后，显示成变形曲线。

   试验轮负重（压强）出厂已经调整到0.7Mpa。根据试验要求，荷重可以被调整。一个三相电动机被减速器调整为每分钟21转，拖动试验轮每分钟往返21次。

【HYCX-1型自动液压车辙试验成型机功能和特点】

1）带气流循环的自动控温系统，内部带恒温水槽，可以做浸水车辙试验。箱体控温精度高达0.05℃。

2）试验轮气压自动升降系统，免除人工操作。

3）便于拆卸的控制系统，维护更简单。

4）带背景灯的轻触式操控界面，完整的液晶显示信息，试验状态一目了然。

5）蓝牙（Blue tooth）无线通讯，笔记本电脑可以远离操作台，更加安全。

6）自动进行试验，显示曲线图，数据自动存储，计算动稳定度，报表打印输出。
