鄂式破碎机PE100*60的技术参数及注意事项添加时间:2022-3-28 10:06:44
鄂式破碎机PE100*60的技术参数及注意事项

鄂式破碎机主要用于破碎各种中等硬度的岩石或矿石,是冶金、地质、建材化工等行业实验室和化验室中的重要设备。

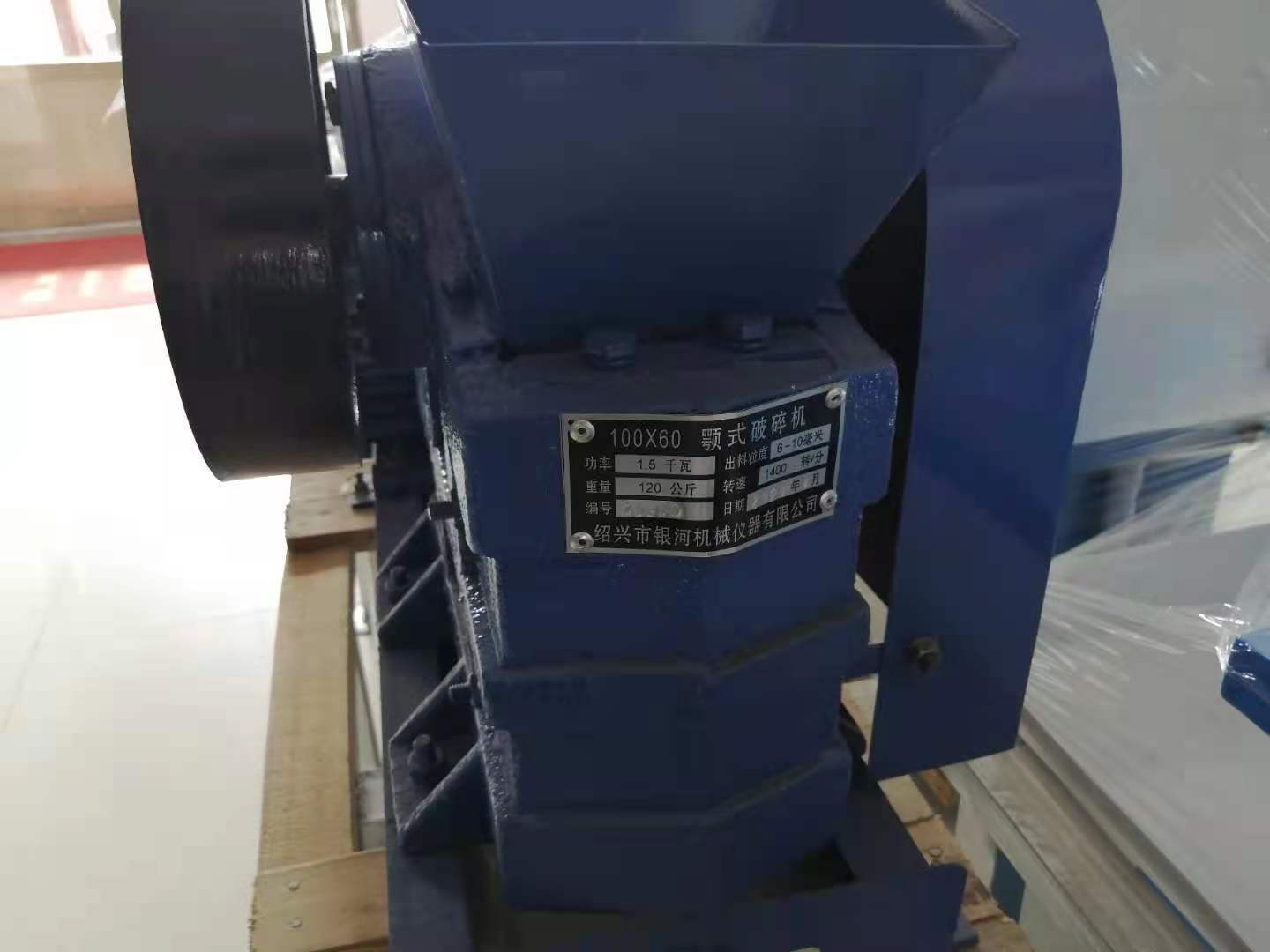

主要技术参数

给料口尺寸:100*60毫米

zhui大给料尺寸:45毫米

排料口尺寸: 6-10毫米

生产率:   230-400公斤/小时

电动机型号:  JO2-22-4

转速:1400/

功率:1.5千瓦

外形尺寸(长**高):355*330*377.5毫米

重量:100公斤

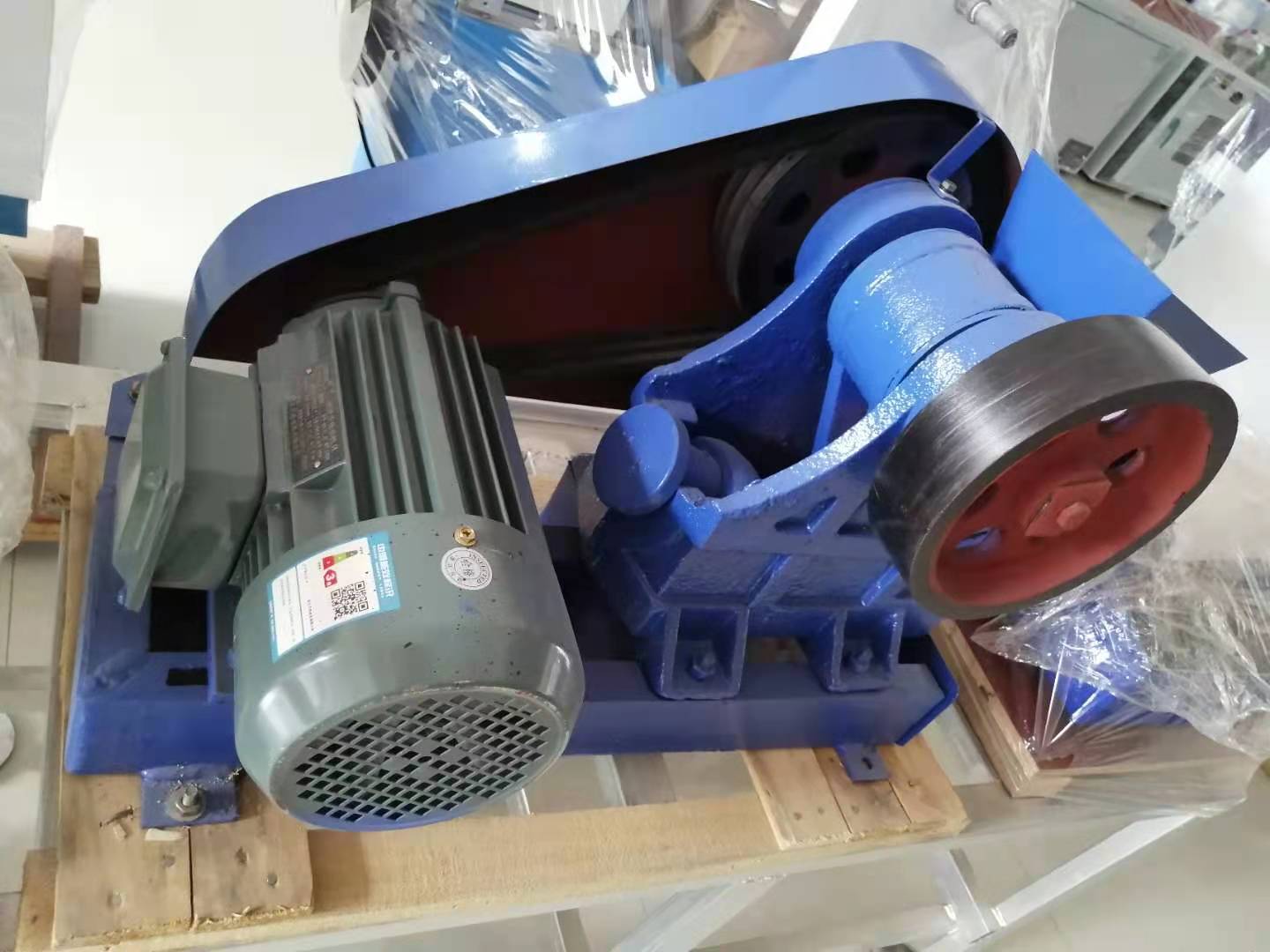

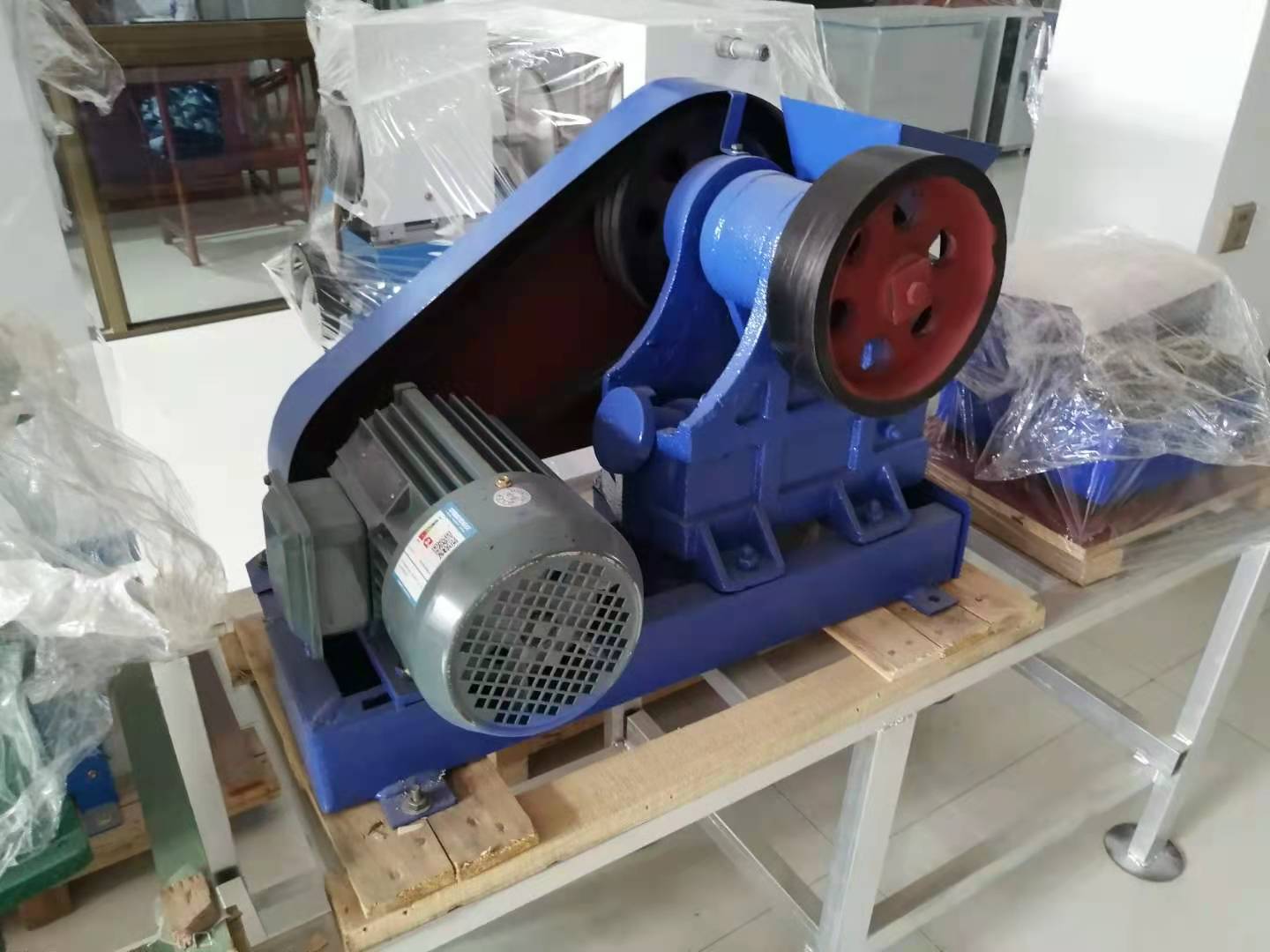

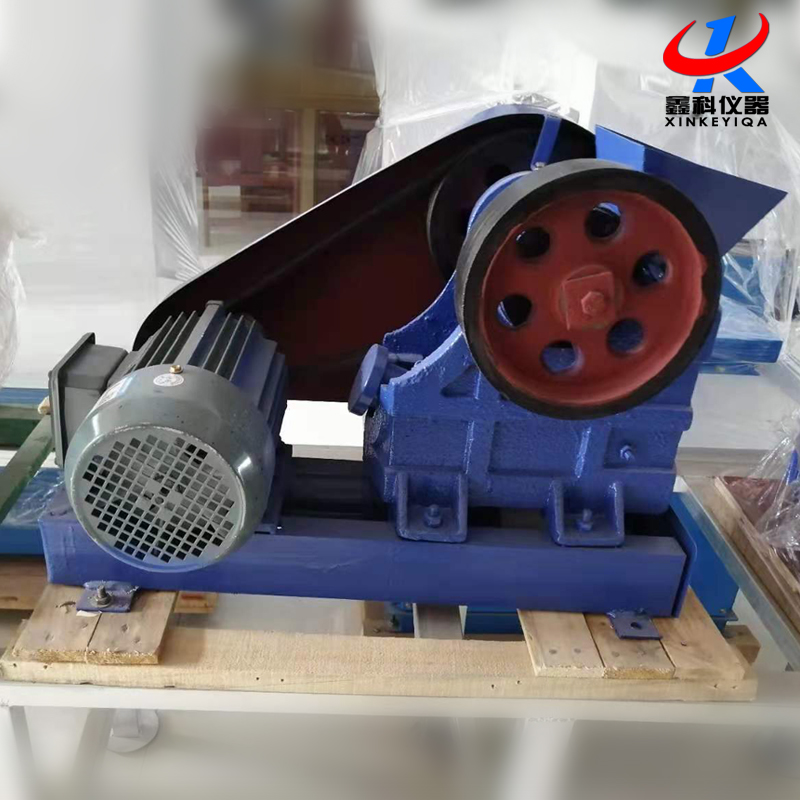

鄂式破碎机本机器主要由机体、偏心轴、连杆、颚板以及调节机构等主要部分组成,经三角皮带将动力传给连杆,带动活动颚板,破碎物料。出料粒度通过手轮、横杆等进行调节。

机体1是由铸铁制成。上部有支承偏心轴6的孔,前壁装有固定颚板2,后壁装有调节螺杆12等装置,两侧均装有衬板3.

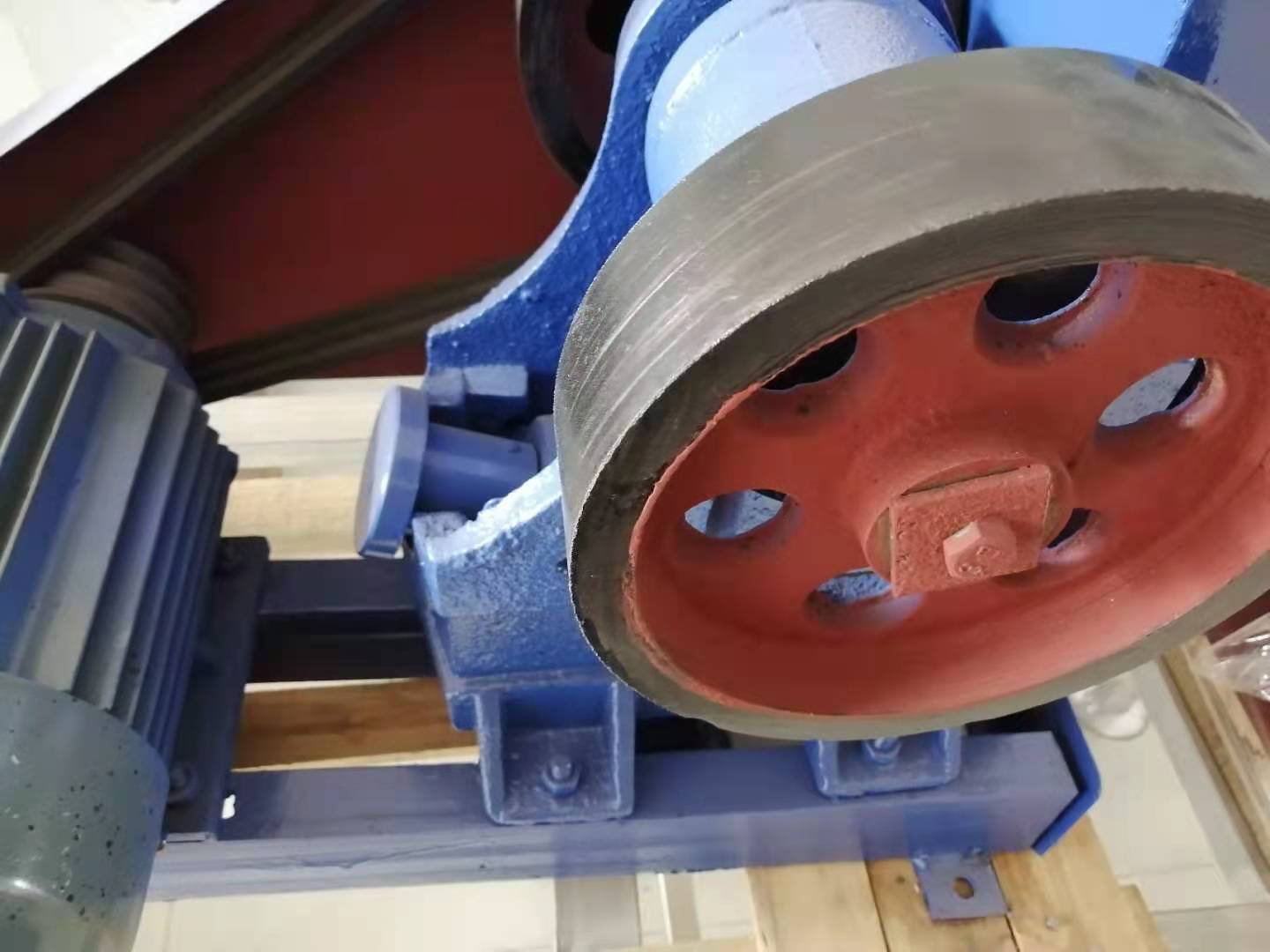

偏心轴6两侧的圆锥滚子轴承支撑于机体上,两端安装皮带轮8及飞轮,中间的两圆锥滚子轴承7与连杆5连接。

连杆5是由球墨铸铁制成,上面装有活动颚板4,下面的凹槽作调节机构的支撑点。

调节机构作用是调节,控制出料粒度。它是通过传动小手轮9带动螺母10与调节螺杆12产生相对运动从而达到调节的控制的目的。调节机构的一端支撑在连杆上,另一端通过横杆11支撑于机体上。

颚板24采用耐磨性好的高锰钢铸成。

安装及使用注意事项

1、机体安装基础必须牢靠、平整,以防机体受力不均引起破裂。

2、试车前必须检查名紧固螺丝是否旋紧,用于转动皮带轮是否灵活,发现不正常应以排除方可试车。

3、试车必须空载试车,空试时旋动小手轮以检查调节机构是否灵活。空载半小时后无异常现象方可使用。

4、破碎物料的硬度最好不要超过中等硬度,以免加零件的损坏减少寿命。

5、为了出料方便,安装时可适当提高整机的安装高度。
