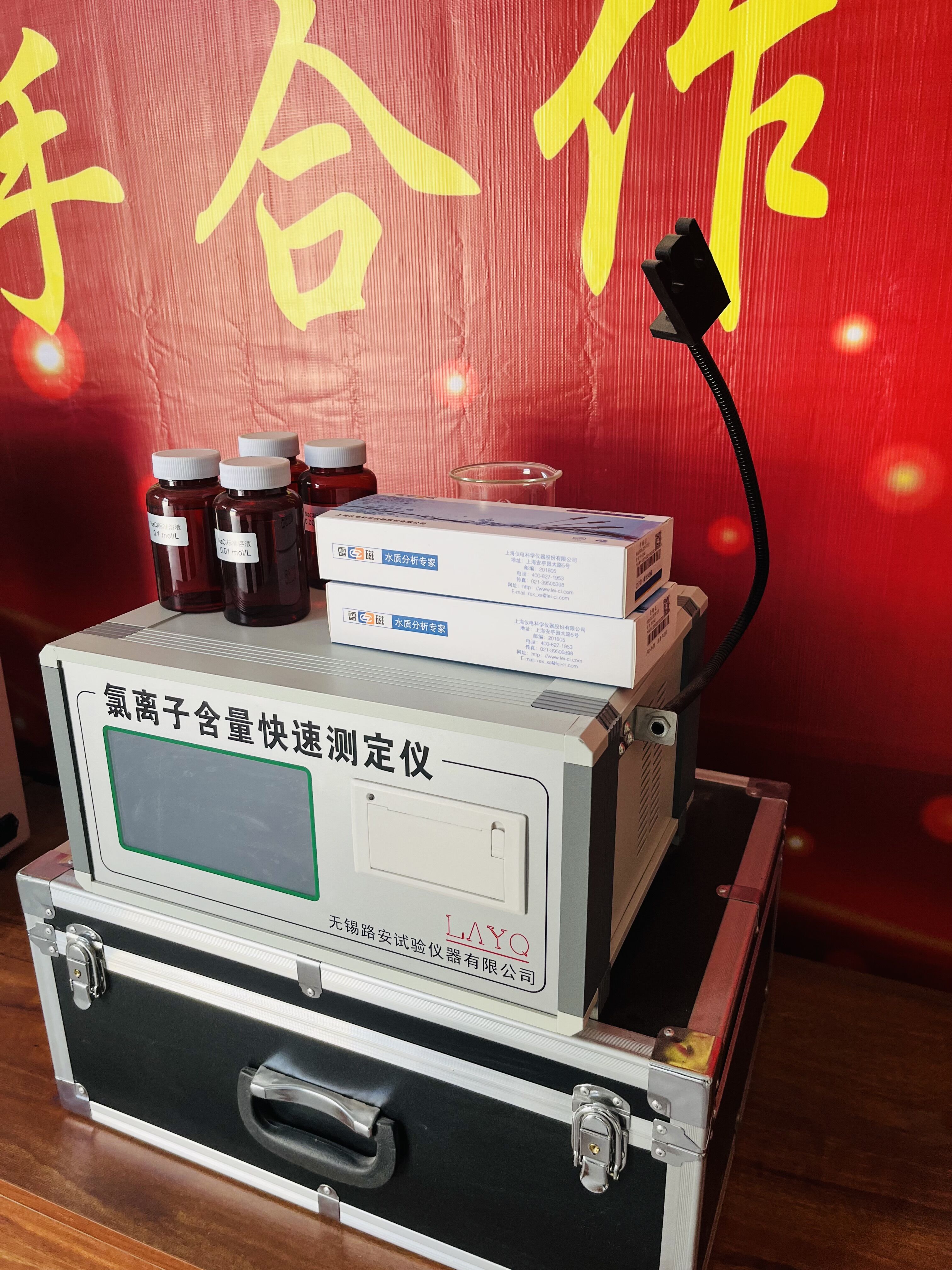

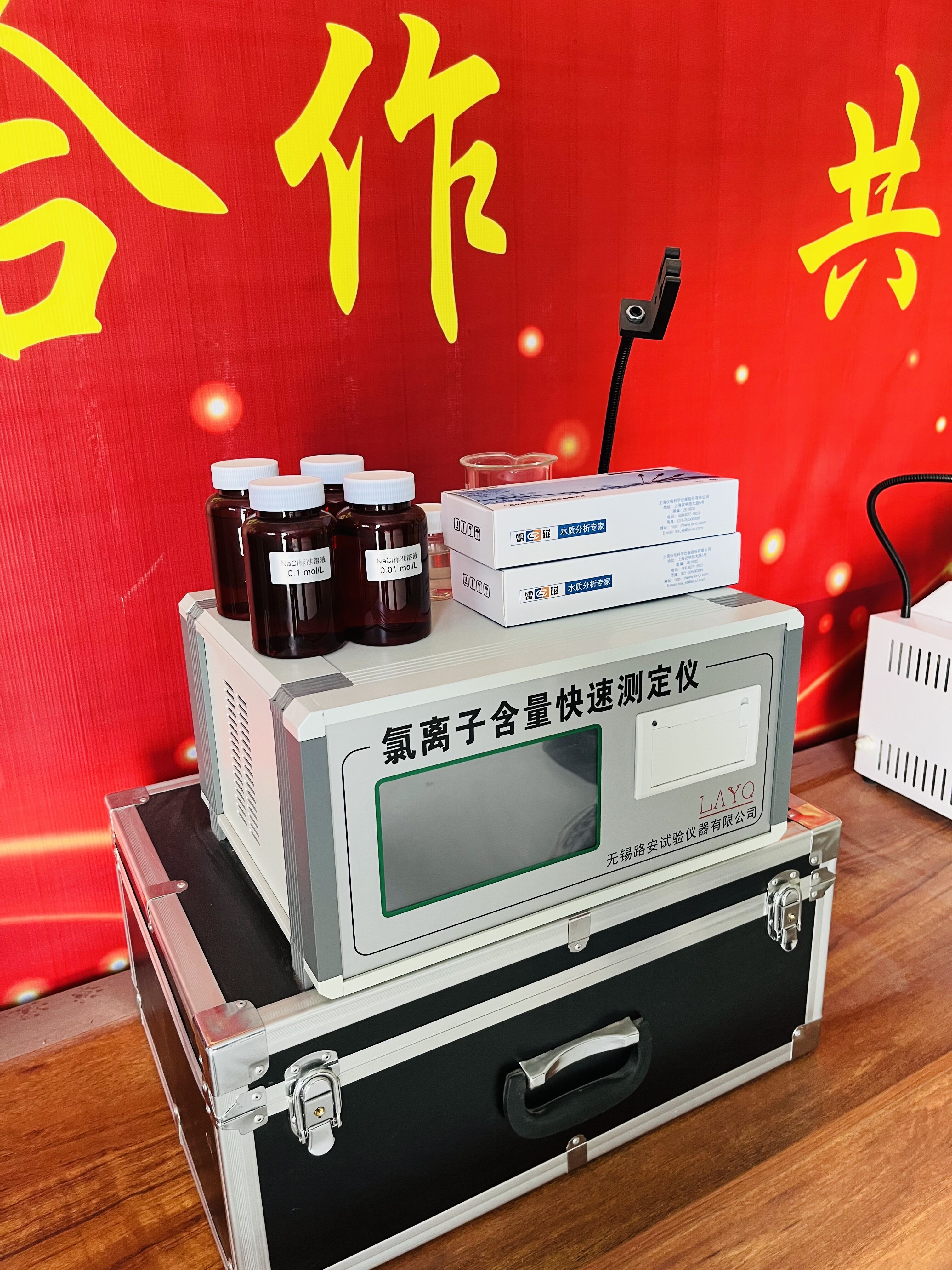

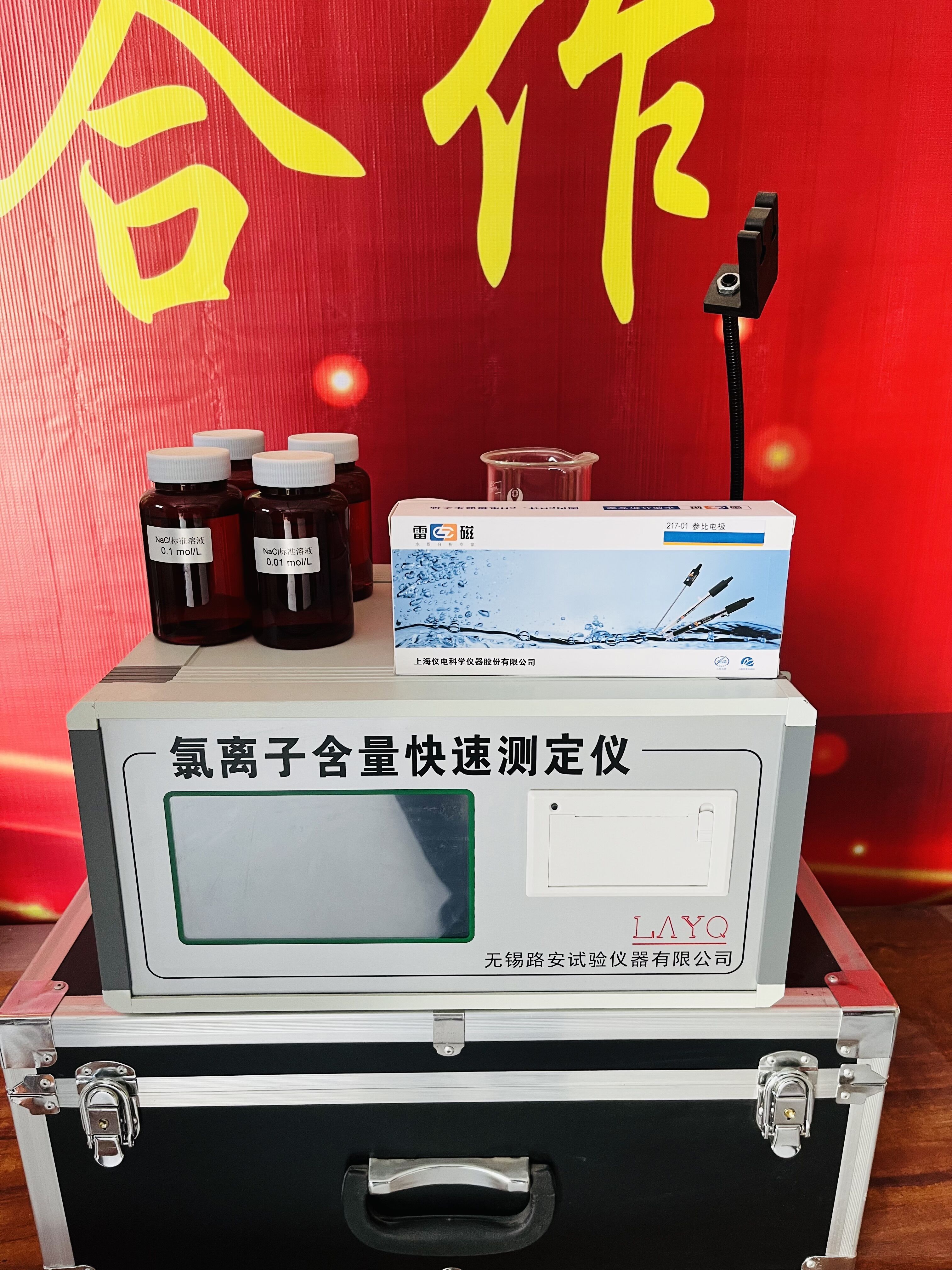

NJCL-B型氯离子含量快速测定仪

一、概述

氯离子是诱发钢筋锈蚀的重要因素，为了避免钢筋过早锈蚀，混凝土原材料中氯离子含量的控制相当严格。我国部分规范明确要求混凝土在选配砂子、骨料、水泥、外加剂、拌和水等混凝土原材料的时候，必须进行氯离子含量的测试，从根本上避免将过量氯离子带入混凝土中。

我公司生产的氯离子快速测定仪正是测定新拌混凝士中氯离子浓度的实验室电化学分析仪器，氯离子选择电极为指示电极，再辅以适当的参比电极，一 起插入待测溶液中，构成供测定用的电化学系统。

二、产品适用范围及执行标准

执行标准：

《水运工程混凝土试验规程》JTJ270-98

《混凝土外加剂匀质性试验方法》GB/T 8077-2012

《混凝土结构耐久性设计规范》GB/T50476-2008

测试指标：氯离子浓度、质量百分比

适用范围：试验室检测氯离子含量，控制及防止钢筋发生过早腐蚀，快速检测混凝土、砂石子、水泥等无机材料的水溶性氯离子含量，结合混凝土中氯离子扩散系数，可对混凝土结构寿命、钢筋锈蚀寿命进行预测。

三、功能特点

氯离子含量快速测定仪，采用离子选择电极法( Ion Selective Electrode ) ISE 法，离子选择电极(ISE)是一种电化学传感器，其结构中有一个对特定离子具有选择性响应的敏感膜，将离子活度转换成电位信号，在一定范围内，其电位与溶液中特定离子活度的对数呈线性关系，通过与已知离子浓度的溶液比较可求得未知溶液的离子活度。即可快速测定混凝土、砂石子、外加剂等水溶性物质的氯离子含量。

直接输出摩尔浓度和质量百分数。内置温度补偿程序。

四、NJCL-B型氯离子含量快速测定仪使用注意事项

1)        参比电极长期不使用，应倒出参比电极外盐桥的填充液（0.1mol/L的KNO3溶液），然后使用蒸馏水或去离子水清理干净，并吸干电极表面水分。然后放置于室温干燥保存。

2)        电极使用完毕，使用去离子水清理干净，并吸干电极表面水分。然后放置于室温干燥保存。

3)        电极在不同溶液转移时，应先用去离子水充分清洗，然后用滤纸轻轻吸干电极上的残留水迹，再将电极浸入下一样品进行测量，这样可以避免试样间交错感染。

4)        电极的插头部分应始终保持清洁干燥，避免锈蚀、污染。

5)        电极在使用中应避免碰擦和强烈震动。

6)        不建议用纱布或卷筒纸直接擦拭电极头部，这样有可能造成敏感膜片损坏。

7)        电极中下部的溶液不能有气泡，以防止断路，如有气泡，轻甩电极把气泡甩到电极.上部。

8)        电极外表如附有晶体时，应用蒸馏水洗去，以免带进被测溶液影响测量精度。

9)        仪器及配件应保持清洁干燥，避免其损坏。

10)    仪器在使用过程中，如有异响、异味等不正常现象，应及时切断供电。并在专业人员指导下，再开机排除不正常现象。

11)    仪器不连接电极时，应使用电极短接头插在电极接口。

注意：离子选择电极和参比电极属于消耗品，且造价昂贵。使用过程和使用完毕不注意清理保养，将大大降低电极的使用寿命。对于因使用不当或保养不到位引起的电极老化、损坏，本公司不提供无偿更换电极服务！      敬请谅解！

五、被测溶液配制

用户在检测氯离子含量时，请按照下列要求配置样品，并且与本行业现行的标准进行比较，如果有不同之处，按本行业现行标准进行配制。

1)        海砂中氯离子含量的测定(按标准JTJ270 -98)

①    按规定测定海砂含水率；

②    称取200g海砂样品置于100mL磨口瓶中；

③    加入250mL蒸馏水或去离子水；

④    加盖后摇晃1min，静置半小时，并按此顺序再重复一次；

⑤    将上部清液置于烧杯，根据烧杯大小，至少没过电极下端2cm处为宜；

⑥    用仪器测量时请选择【海砂】方法测量。

2)        混凝土拌合物中氯离子含量的测定(按标准JTJ270-98)

①    从混凝土拌合物中取出600g左右砂浆；

②    放入烧杯中，根据烧杯大小，至少没过电极下端2cm处为宜；

③    用仪器测量时请选择【砼拌合物】方法测量。

3)        硬化混凝土中砂浆的水溶性氯离子含量的测定(按标准JTJ270- 98)

①    取混凝土中的砂浆约30g，研磨至全部通过0.63mm筛；

②    置于105土5C烘箱中2h，取出后放入干燥箱冷却至室温，

③    称取20g (精确至0.01g)，置于三角烧瓶中；

④    加入200mL蒸馏水或去离子水，塞紧瓶塞，剧烈震荡1~ 2min,浸泡24h；

⑤    将上部清液置于烧杯，根据烧杯大小，至少没过电极下端2cm处为宜；

⑥    用仪器测量时请选择【水溶性】方法测量。

4)        外加剂中氯离子含量的测定(按标准GB/T8077-2012)

①    称取外加剂试样0. 5000g~ 5. 0000g，放入烧杯中；

②    加200mL水和4mL硝酸(1+1)，使溶液呈酸性，搅拌至完全溶解，如不能完全溶解，可用快速定性滤纸过滤，并用蒸馏水或去离子水洗涤残渣至无氯离子为止；

③    用稀NaOH溶液调节pH至6~ 7；

④    加水稀释至500mL；

⑤    将一部分溶液运 置于烧杯，根据烧杯大小，至少没过电极下端2cm处为宜；

⑥    用仪器测量时请选择【水溶性】方法测量。

5)        砂子中氯离子含量测定(按标准GB14684-2011)

①    称取试样500g，将试样倒入磨口瓶中；

②    量取500mL蒸馏水注入磨口瓶中，塞上塞子，摇动5分钟，放置2小时，以此循环3次，使氯盐充分溶解；

③    取适量上部清液置于烧杯，根据烧杯大小，至少没过电极下端2cm处为宜；

④    用仪器测量时请选择【水溶性】方法测量。

提示：在配制被测溶液时，溶质质量，溶液体积可适当增减，调节后按实际情况输入仪器内。

六、电极使用说明

电极包装盒内附带有使用说明，详细信息可参考电极包装盒内的说明书。

注意：参比电极需要加入的是随仪器配带的0.1mol/L的硝酸钾（KNO3）溶液。

电极的活化

①      烧杯放入去离子水，置于仪器的搅拌区，打开搅拌功能，搅拌10分钟以上。（过程中需换水2~3次）

②      电极使用前需要在氯离子浓度为0.001mol/L的溶液浸泡两个小时以上。

建议：每次测量前都进行电极的活化，第一次使用或长时间不使用，需活化2小时，如正常使用，活化时间可以相对减少。
