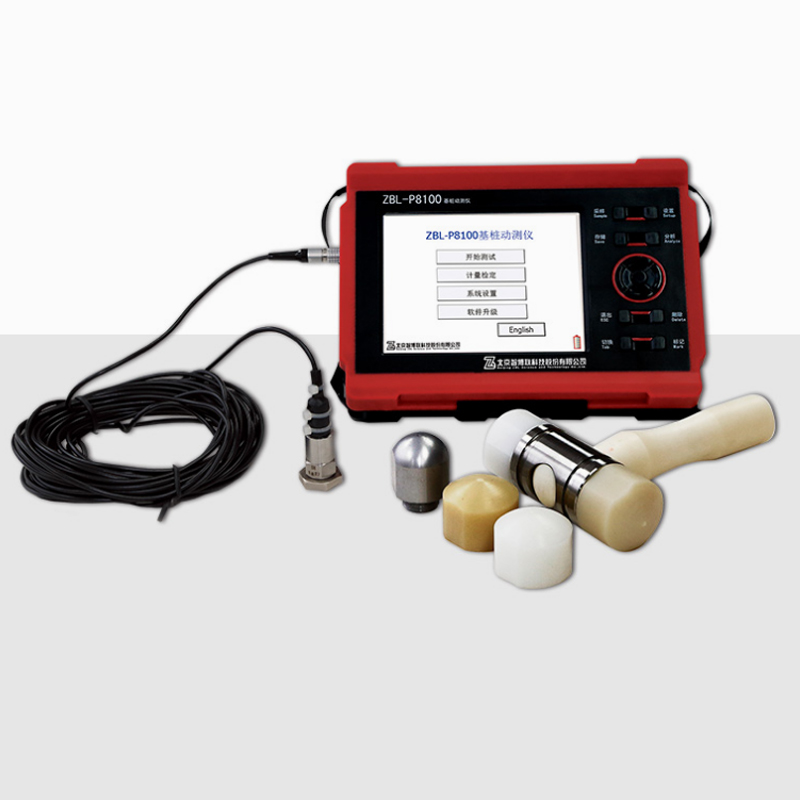

ZBL-P8100基桩动测仪

1．应用领域

利用反射波法检测基桩完整性，判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩，也可以用于顶面暴露的结构体（如桥墩等）的测试。

2．性能特点：

 高保真系统设计，确保原始采集波形不失真；

 真24位A/D数据采集，测试波形更真实，避免了浮点放大导致的噪音偏大和信号失真，桩底信号更清晰；

 真1MHz高速数据采集，ZHUI小采样时间分辨率达到1µs，可获取更多的有用信号，更利于发现浅部缺陷；

 “触摸屏+按键”双重操作方式方便快捷，更能适应恶劣环境；

 双通道设计，可准确测量反射波波速，可从两个位置同时采集反射波，满足特殊情况下的数据分析需求；

 全新的小波分析处理方法，能够在复杂情况下更准确的对桩身完整性做判断；

 双料注塑，造型美观，防水、防摔设计，防护等级达到IP65；

 半反半透、高亮度、TFT彩色液晶屏，阳光下更清晰。

3.依据标准

 《基桩动态测量仪检定规程》—JJG930-1998

 《建筑基桩检测技术规范》—JGJ 106-2014

 《公路工程基桩动测技术规程》—JTG/T F81-01-2004

 《铁路工程基桩检测技术规程》—TB 10218-2008

 《深圳市基桩质量检测技术规程》—SJG 09-2015

 广东省《建筑地基基础检测规范》—DBJ 15-60-2008

 上海市《建筑基桩检测技术规范》—DGJ08-218-2003

 《基桩动态测量系统》—JJG（建设）0003-1996

 《基桩动测仪》—JG/T 3055-1999

 《港口工程桩基动力检测规程》—JTJ249-2001

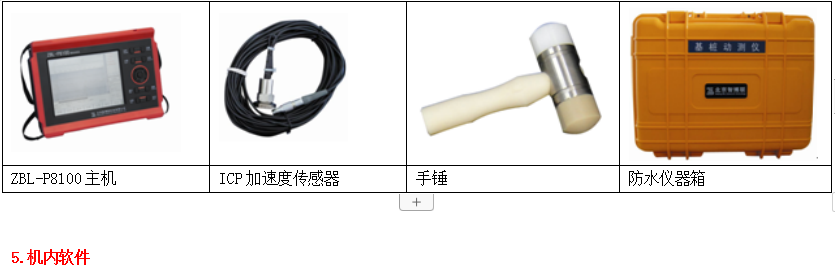

4.主要配置
