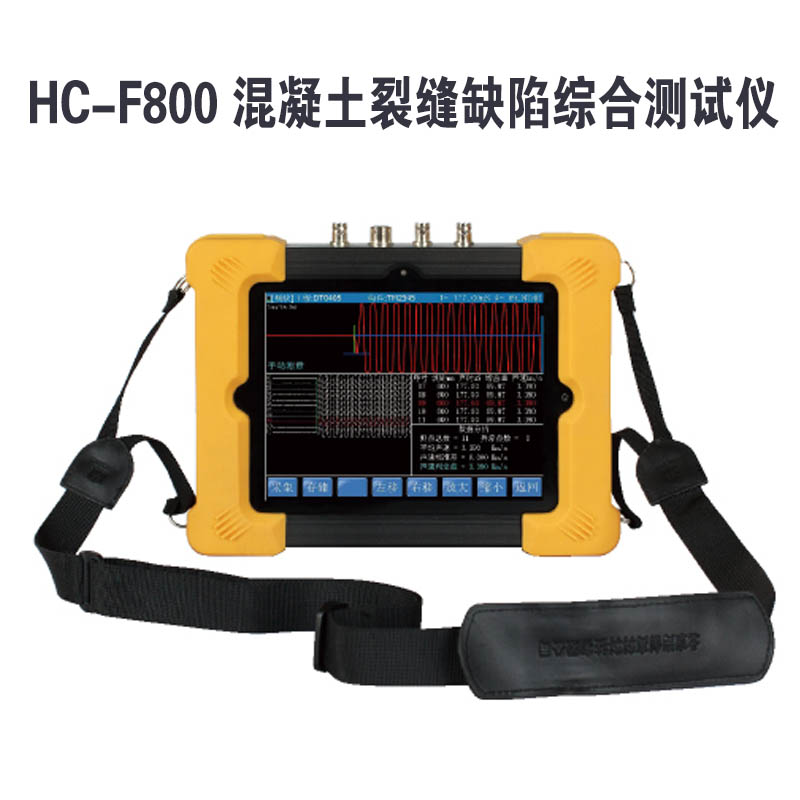

HC-F800 混凝土裂缝缺陷综合测试仪

应用领域

HC-F800 混凝土裂缝缺陷综合测试仪采用超声波原理及显微摄像技

术，适用于混凝土内部缺陷、非金属表面等裂缝深度和宽度的检测。

符合标准

GB 50292-2015《民用建筑可靠性鉴定标准》

GB 50204-2015《混凝土结构工程施工质量验收规范》

JGJ 125-2016《危险房屋鉴定标准》

DB 11/T 637-2015《房屋结构安全鉴定标准》

CECS 21:2000《超声法检测混凝土缺陷技术规程》

技术参数

功 能 参 数

通道数 双通道

显示方式 8寸彩色液晶屏（1024x768）

存储容量 8G

宽度范围 0.01~10mm

深度范围 5~500mm

采样周期 0.025μs ～ 2000μs 多档可选

采样长度 512点 ～ 2048点 多档可选

发射脉宽 0.1μs ～ 100μs

发射电压 125V，250V，500V、1000V可选

触发电路 内触发方式

转存方式 专用 U 盘

充电电源 AC100~240 V，50/60Hz，输出12.6V DC，3A

主机体积 257×185×56(mm)

主机重量 2.3kg

工作温度 -20～60℃

HC-F800 混凝土裂缝缺陷综合测试仪产品特点

¢ 全触屏操作，简单方便，稳定可靠；

¢ 大尺寸高亮液晶显示屏 (8 寸，1024x768)；

¢ 操作界面简单友好，易学易用；

¢ 低功耗设计，连续工作时间大于 8 小时；

¢ 混凝土裂缝测宽、测深、混凝土内部缺陷，3 大功能集于一体；

¢ 自动判读首波声时、波幅，实时显示，测试结果一目了然；

¢ 可手动调整声时线，避免误判，操作简单实用；

¢ 测试过程中，可任意覆盖、删除已存测点波形；

¢ U 盘转存数据，支持通过 U 盘进行软件升级；

¢ PC 机专用分析软件功能强大，数据分析处理、打印报表轻松

完成。

产品配置

1. 检测仪主机

2. 平面换能器

3. 显微摄像探头

4. 平面换能器信号线

5. 充电器

6. 仪器手提箱
