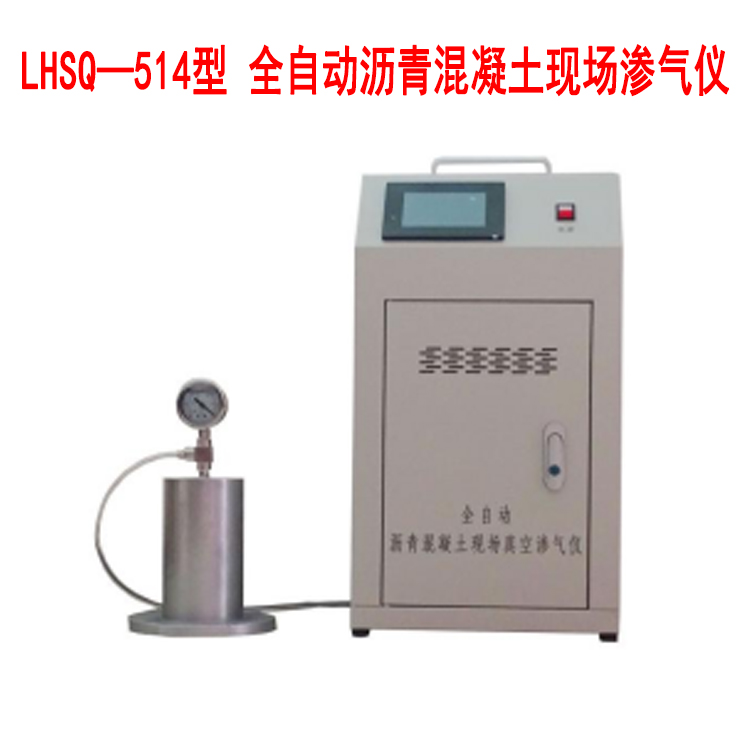

LHSQ—514型 全自动沥青混凝土现场渗气仪

一 、目的与适用范围

全自动沥青混凝土现场真空渗气仪符合水利部发布的SL-514-2013水工沥青混凝土施工规范。全自动沥青混凝土现场真空渗气仪用于检验和评价铺筑沥青混凝土的不渗透性。

二 、主要技术参数

1、压力测量范围：0~90Kpa

2、试件标准：φ100x200mm高

3、仪器尺寸：350x252x650mm

4、电源电压：12V锂电池供电

5、额定功率：30W

三 、仪器的使用方法

1、仪器在外出使用前应将电充满，充电器为红灯的时代表正在充电，绿灯为电已充满。

2、打开电源开关，在主界面中点击“开始”按键设备将自动完成抽气、保压和计算过程，直至显示结果；如想中途停止直接点击“停止”按键。

3、历史记录页面，可保存7条历史记录，滚动记录，点击“历史清除”按键将清除所以历史记录。

4、设置页面，压力修正值可微调压力传感器测量值（正为加，负为减）；点击“时间设置”按键可进入时间设置页面；设置完成要点击“保存”按键否则不保存。

5、密封腻子，密封赋子用于对真空渗气仪钢筒法兰口的密封，可用亚麻油赋子或其他密封腻子密封。

四 、试验步骤

1、将渗气仪放在检测部位附近比较稳定、平整的部位，并将钢桶取出。

2、在沥青混凝土检测表面和钢筒法兰之间铺设密封腻子，并确保不漏气。

3、打开电源，在主页面设置场地编号和目标压力值。

4、点击开始按键真空泵抽气，使钢筒的相对真空度达到设定的-85kPa，设备自动断开真空泵。稳定1min后，渗气仪自动算出结果并显示结果。

5、检测结果的判定标准为：当相对真空度的变动值不大于3kPa时，则判定沥青混凝土不渗透。

6、沥青混凝土表面应干燥。

7、在夏季，试验不应在每天最热的时候进行，以防沥青混凝土流动或向真空钢筒内凸起。

8、如果沥青混凝土表面不平整，应对表面小心加热，并用振动夯锤压平后再进行试验。

五、LHSQ—514型 全自动沥青混凝土现场渗气仪注意事项

1、仪器内装有空气干燥装置，保障进入真空泵内的气体为干燥气体，若因错误操作发现有水抽入至管路中需打前门，将干燥装置打开进行干燥处理。

2、试验结束以后，应及时清洗试筒，擦干试筒、及仪器各处的水迹。

3、严禁因操作失误洒落出的水滴滴入仪器箱体。
