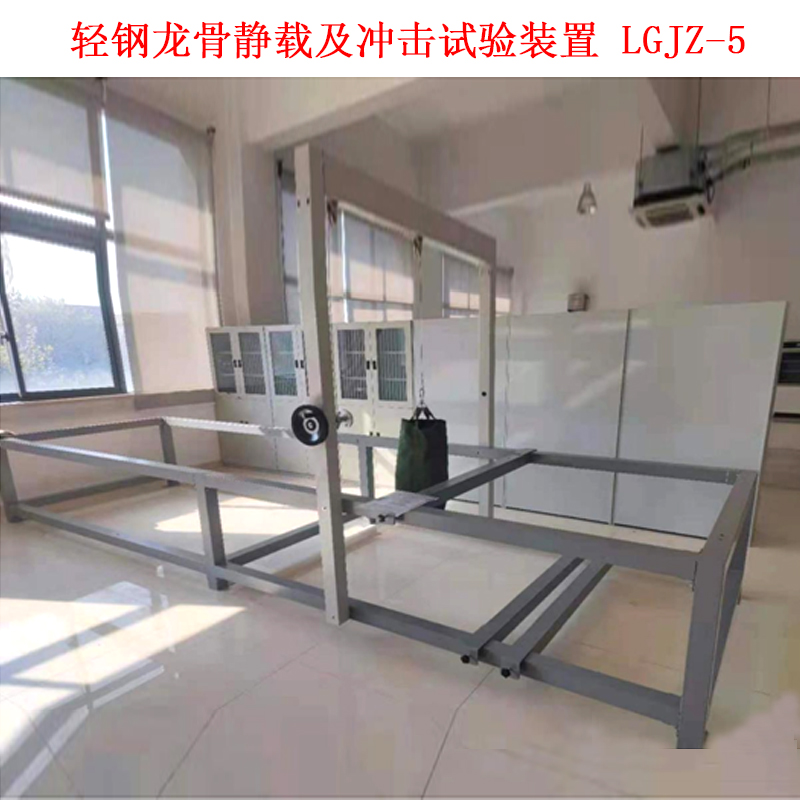

轻钢龙骨静载及冲击试验装置 LGJZ-5

一、概述

本产品适用于建筑用墙体龙骨及吊顶龙骨的抗静载和耐冲击性试验，本试验

装置根据国标《GB/T11981-2008 建筑用轻钢龙骨》中墙体静载试验，墙体抗冲

击性试验，吊顶 C 覆面龙骨静载试验，吊顶 U、C 型承载龙骨静载试验，吊顶 V

型、L 型龙骨静载试验，吊顶 T 型、H 型龙骨静载试验要求定制的设备框架。在

框架上激光定位，设置好相应的定位孔及试验点，检测单位可根据不同的试验选

择不同的安装方式来完成各种组合的试验。以规定重量加载，用大量程百分表测

定其受力后的变形量；或者用一定质量的沙袋在一定的高度，使之自由落下冲击

试样，卸载后测量其残余变形量。

二、主要技术参数

1、试验装置由：3 套立柱，两组 8 根纵深梁、一套 3 支（白色）门式吊架，以

及三只移动横梁组成（带孔的一根放置在上层纵深梁上、无孔的两根放在下纵梁

上，用于放置百分表的磁力表座）、等几部分组成，整体钢管激光切割，定位开

孔焊接而成，具有很好的稳定性和实用性

2、总体长度：5 米（可拆分）、宽度：1.7 米、高度：2.2 米

3、整机重量：320kg

4、配件清单：

4.1、沙袋 1 只（砂子自备） 4.2、沙袋螺旋吊装装置 一套

4.3、木板 350*350*15 一张 4.4、木板 450*450*24 一张

4.5、木板 1200*400*24 一张 4.6、木条 1200*60*30 一根

4.7、木条 700*60*27 四根 5、磁力表座 ： 2 套

5、百分表 0-30mm 2 支 7、说明书、合格证 1 套

8、加载砝码 13 个

轻钢龙骨静载及冲击试验装置 LGJZ-5
