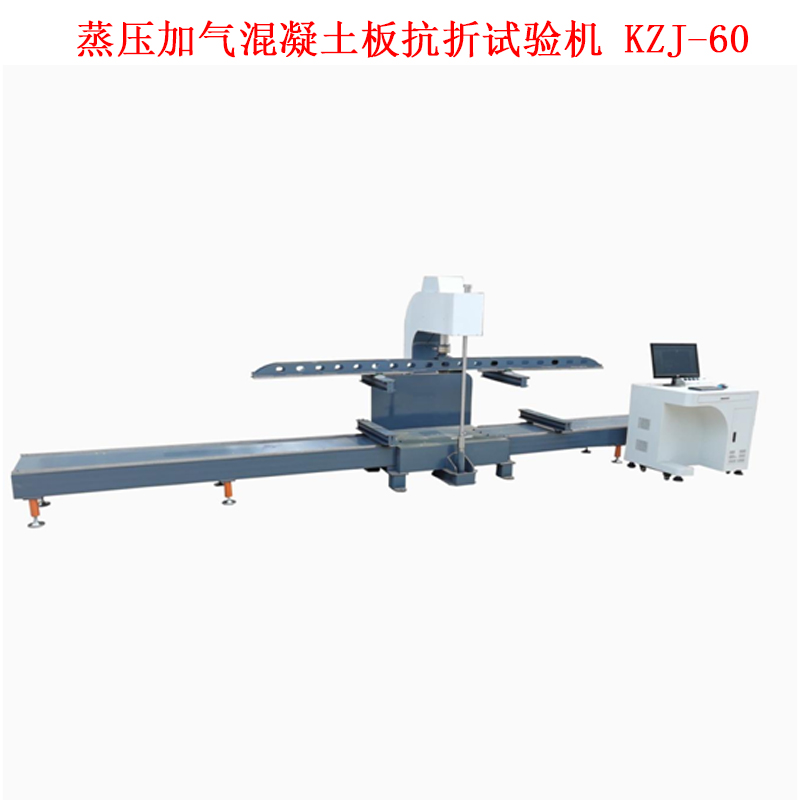

蒸压加气混凝土板抗折试验机 KZJ-60

蒸压加气混凝土板抗折试验机（以下简称试验机）是用来测定屋面板、楼板、外墙板、

隔墙板等混凝土板机构性能的试验设备。本设备根据《GB/T 15762-2020 蒸压加气混凝土板》

中对试验设备的要求进行设计制造。

二、主要技术参数

（1）Z大试验力：30KN（精度 0.1KN）

（2）挠度变化值：0-25mm(精度 0.01mm）

（3）加压钢板宽 100mm 丝杠行程：≥170mm

（4）上支承辊间距 100-300cm（可调）

下支承辊间距 100-600cm（可调）

（5）电 源：220V （6）功 率：1KW

（7）加载速度：0-500（N/S）（可调）

（8）Z大尺寸：600×60×30cm（可调）

（9）恒加载自动计算试验结果

（10）试验数据储存 （11）自动生成报表

三、实验步骤

本设备采用集中力四分点加载法进行

试验，将待测板置于试验环境不少于 24H，

进行测量和试验。记录板规格，系统中新建作业，输入包括板长度、宽度、厚度等参数，并

根据试块长度调整上下夹具位置，对于屋面板与楼板，受力面应与实际使用相符，对于外墙

板与隔墙板随机摆放受力面，力归零；板摆放完毕后，使用磁力表座将电子百分表分别安装

在板长和板宽中部点下方，以及两端支撑处、板宽中心点上方，紧贴试块，数值归零；

启动试验机开始加载，加载速度 3-5mm/min 左右，当试块出现第一道裂缝，暂停加载，读取

初裂时集中力载荷实测值、跨中挠度实测值和两端支座位移实测值并移开电子百分表。当试

块为隔墙板时试验结束；当试块为屋面板、楼板、外墙板时继续加载至出现下表中标志之一

时，停止加载，记录破坏时集中荷载实测值，试验结束。
