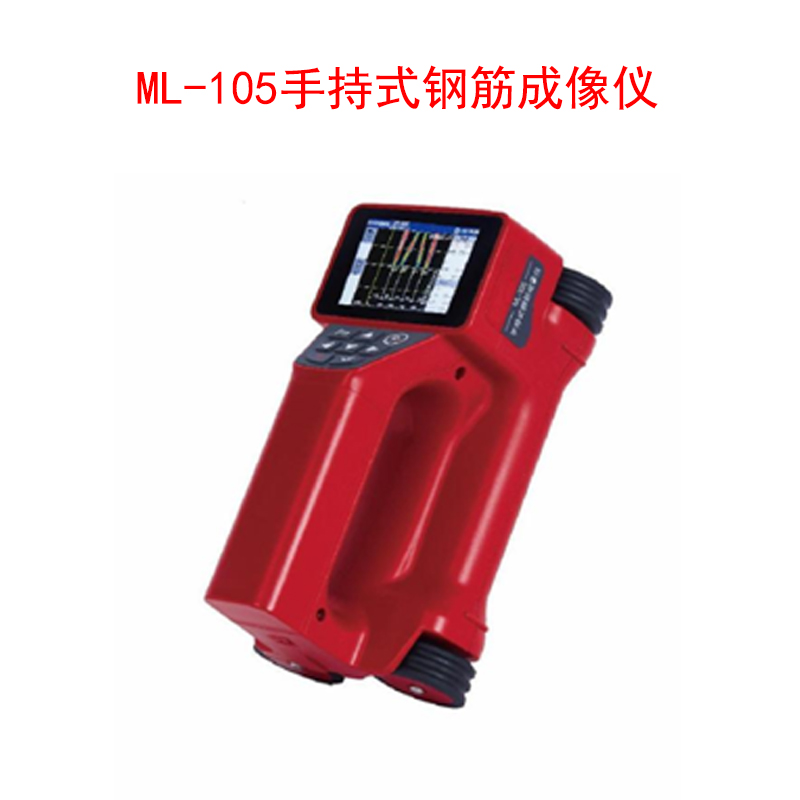

ML-105手持式钢筋成像仪

产品概述：

    ML-105手持式钢筋成像仪 ，能够用图像的方式真实呈现混凝土结构内部钢筋、杂质分布情况，并测试混凝土结构内部钢筋数量、保护层厚度、钢筋间距，测试时完全不受箍筋影响，并可测试倾斜钢筋，密集钢筋。特殊的结构设计可以方便的在结构物标记钢筋位置。主机与传感器一体式结构，便于携带及现场操作。采用十四线圈结构设计，测试速度更快、精度更高、分辨力更强。

号：ZL 21 2019 2 0153229.7

依据标准：

《混凝土结构工程施工质量验收规范》GB50204-2015

《混凝土结构现场检测技术标准》GBT50784-2013

《混凝土中钢筋检测技术规程》JGJ/T152-2019

《建筑结构检测技术标准》GB/T50344-2004

《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016

《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

技术特点：

1、 以图像方式直观显示出钢筋分布情况，准确给出钢筋各点保护层厚度。通过颜色的深浅呈现不同深度的钢筋，形象显现钢筋的保护层厚度。

2、 真实呈现断筋，斜筋，杂质（如铁钉、绑扎钢丝等）分布情况。

3、 测试时不受箍筋影响，即使跨箍筋测试也不影响测试结果。

4、 无需清零，特殊的算法可以保证仪器使用时无需清零操作、长时间使用能保证测试结果的一致性。

5、能准确识别密集筋，清楚指示钢筋位置。对于密集筋检测实现不丢筋，测试间距也能准确测量。

6、独特的设计便于现场标记钢筋位置。

7、50m超长距离测试。另有区域扫描功能，可以全面展示某一片区钢筋的全部信息。

8、过滤器的配置，用户可以通过调节过滤器带宽和深度，滤掉无用数据，保证钢筋测试数

据的可靠性。

9、配有强大的其机外软件分析功能，提供三维立体图像浏览，实现用户所需要的各种检测报告。

技术指标：

1、图像显示：彩色呈现钢筋保护层厚度，同时显示钢筋保护层厚度，钢筋间距

2、保护层厚度测试范围：0-210mm（钢筋直径越大测试深度越深）

3、精度：0-80 mm     ±1mm

         81-120 mm   ±2mm

        121-210 mm   ±4mm

4、钢筋适用范围：ϕ 6~ ϕ 50mm标准钢筋

5、定位精度：1%或±1mm

6、Z 大扫描距离：50m，具有实时扫描及记录扫描功能

7、统计功能：随时显示指定通道的钢筋位置、保护层厚度、偏差、合格率

8、定点复测：1~6次，用户可随意设置，复测值列表

9、扫描区域网格设置：600*600mm或1200*1200mm 可选

10、区域扫描：软件可对图像扫描数据进行拼接

11、过滤器范围：0~200mm，有利于剔除无效数据

12、路径选择功能：1~7任选

13、构件类型：规定全部构件类型均可选择

14、数据存储容量：不低于32G（SD卡可扩展）

15、数据接口：USB（可作为读卡器使用）

16、数据传输速率：4MB/s

17、显示屏类型：480X320点阵TFT液晶，触摸屏，电容屏

18、电源：电池工作电压7.1~8.4V，续航时间： 24小时

19、防护等级：IP54

20、重量：1.2kg

21、尺寸（mm）：240*132*135

22、相对空气湿度90%

23、温度：工作环境温度-10~50ºC，存放温度25~60 ºC
