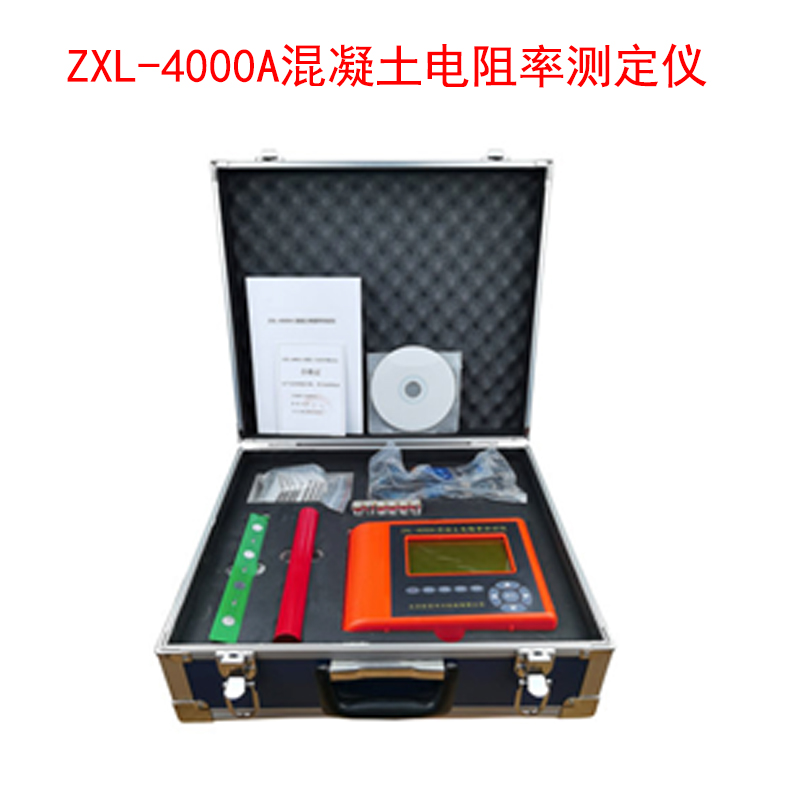

ZXL-4000A混凝土电阻率测定仪
1. 介绍
感谢您购买本公司混凝土电阻率测试仪。请在使用仪器前认真阅读此操作手册。
该仪器是通过测试混凝土表面的电阻率来探测钢筋锈蚀情况的非常有用的一款仪器。本仪器主要包括:主机和Wenner array探头。当Wenner array 探头和钢筋混凝土表面接触时,仪器获取测试结果。
注意:除了混凝土和标准块外,不要把Wenner探头和带静电或高电导材料(如:金属)接触.
2. 测试方法及原理
由于混凝土质量较差或保护层厚度不足,混凝土保护层受二氧化碳侵蚀炭化至钢筋表面,使钢筋周围混凝土碱度降低,或由于氯化物介入,钢筋周围氯离子含量较高,均可引起钢筋表面氧化膜破坏,钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应,其锈蚀物氢氧化铁体积比原来增长约2~4倍,从而对周围混凝土产生膨胀应力,导致保护层混凝土开裂、剥离,沿钢筋纵向断面面积减小,钢筋与混凝土握裹力削弱,结构承载力下降,并将诱发其它形式的裂缝,加剧钢筋锈蚀,导致结构破坏。
要防止钢筋锈蚀,设计时应根据规范要求控制裂缝宽度、采用足够的保护层厚度(当然保护层亦不能太厚,否则构件有效高度减小,受力时将加大裂缝宽度);施工时应控制混凝土的水灰比,加强振捣,保证混凝土的密实性,防止氧气侵入,同时严格控制含氯盐的外加剂用量,沿海地区或其它存在腐蚀性强的空气、地下水地区尤其应慎重。
在各种混凝土结构中我们都可以预见钢筋锈蚀问题。锈蚀会造成混凝土开裂和钢筋截面积的减少,因此在钢筋锈蚀发展的初期发现问题就显得尤为重要。仪器能够在不用打开混凝土的情况下找出正在锈蚀的钢筋。
而本仪器有Wenner探头,探头和混凝土表面接触后,很快就可以测试出钢筋的锈蚀状态。混凝土电阻率在锈蚀预警时起着很重要的作用。当混凝土的电阻率越小,说明混凝土中钢筋的锈蚀可能性或速度越大。
技术参数:
量程:0~20 KΩcm;0~200 KΩcm;0~2000 KΩcm
显示分辨率:0.1 KΩcm
准确度:±1 KΩcm
Z大测试范围:2000 KΩcm
液晶显示屏:240*128
尺寸:190mm×183mm×84mm
重量:650克(主机)
ZXL-4000A混凝土电阻率测定仪
