双环渗透仪 试坑法双环注水装置

一、实验目的和意义

双环法试验是野外测定包气带非饱和松散岩层的渗透系数的常用的简易方法，试验的结果更接近实际情况。利用这个试验资料研究区域性水均衡以及水库、灌区、渠道渗漏量等都是十分重要的。

二、实验方法

野外测定包气带非饱和松散岩层的渗透系数Z常用的是试坑法，单环法和双环法。其中双环法的精度Z高。

三、实验原理

在一定的水文地质边界以内，向地表松散岩层进行注水，使渗入的水量达到稳定，即单位时间的渗入水量近似相等时，再利用达西定律的原理求出渗透系数（K）值。

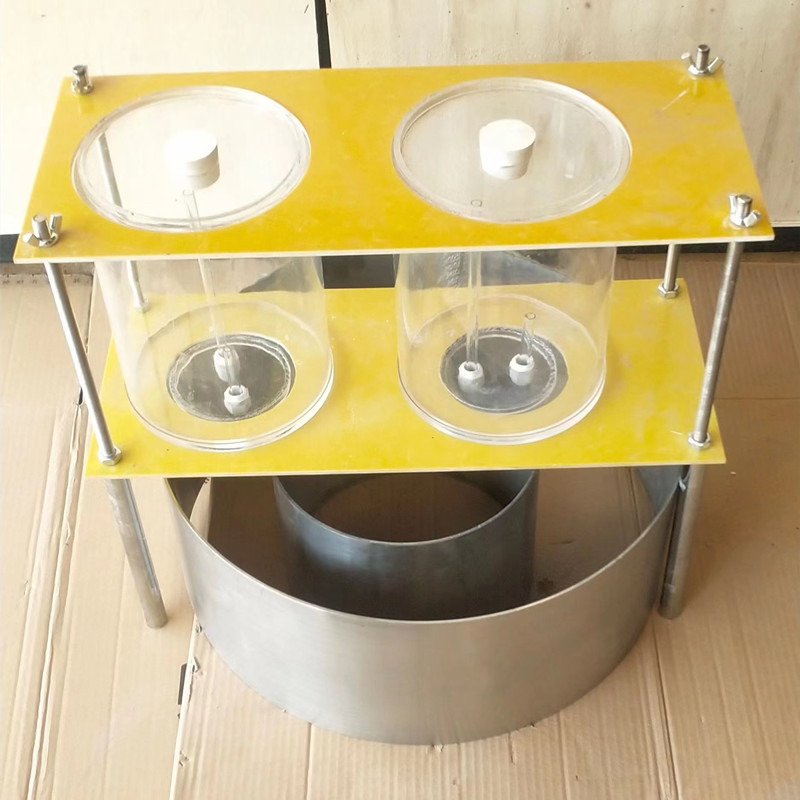

在坑底嵌入两个高约150mm，直径分别为226mm和452mm的铁环，试验时同时往内、外铁环内注水，并保持内外环的水柱都保持在同一高度，以0.1m为宜，由于外环渗透场的约束作用使内环的水只能垂向渗入，因而排除了侧向渗流的误差，因此它比试坑法和单环法的精度都高。

四、实验仪器

双环、铁锹、尺子、水桶、胶带、橡皮管

五、实验步骤

（1）选择试验场地，Z好在潜水埋藏深度大于5m的地方为好。如果潜水埋深小于2m时，因渗透路径太短，测得的渗透系数不真实，就不要使用渗水试验。

（2）往内、外铁环内注水，并保持内外环的水柱都保持在同一高度，以0.1m为宜。

（3）按一定的时间间隔观测渗入水量。开始时因渗入量大，观测间隔时间要短，稍后可按一定时间间隔比如每10分钟观测一次，直至单位时间渗入水量达到相对稳定，再延续2～4小时即可结束试验。

六、注意事项

（1）随时保持内外环的水柱都保持在0.1m的同一高度。

（2）向供水瓶注水时，做好水量转换的换算

双环渗透仪
